Инструкция по эксплуатации Samson 3760 Электропневматический позиционер
Страница 13
5.1 Дооснащение контактом конеч-
ного выключателя
Для последующей установки конечного
выключателя требуется следующий
набор:
для пневматического позиционера
Арт. ¹ 1400-6929,
для электропневматического позицио-
нера
Арт. ¹ 1400-6930.
Для монтажа позиционер должен быть
отделен от привода.
Штекер кабеля преобразователя зазора
соединить с гнездом (2) печатной
платы, затем прикрутить двумя винтами
листовой носитель (8) на алюминиевой
пластине рядом с планкой с зажимами.
Установить позиционер на привод.
Уголок со штифтом (5) насадить на
зажимный хомут штока привода и
прикрутить так, чтобы штифт (5) лежал
в пазу переключающего рычага (3).
Клеммы + и – соединить с транзистор-
ным реле через зажим с резьбой
Pg-13,5 или штекеры.
Настройку проводить, как описано в гл.
5.
13

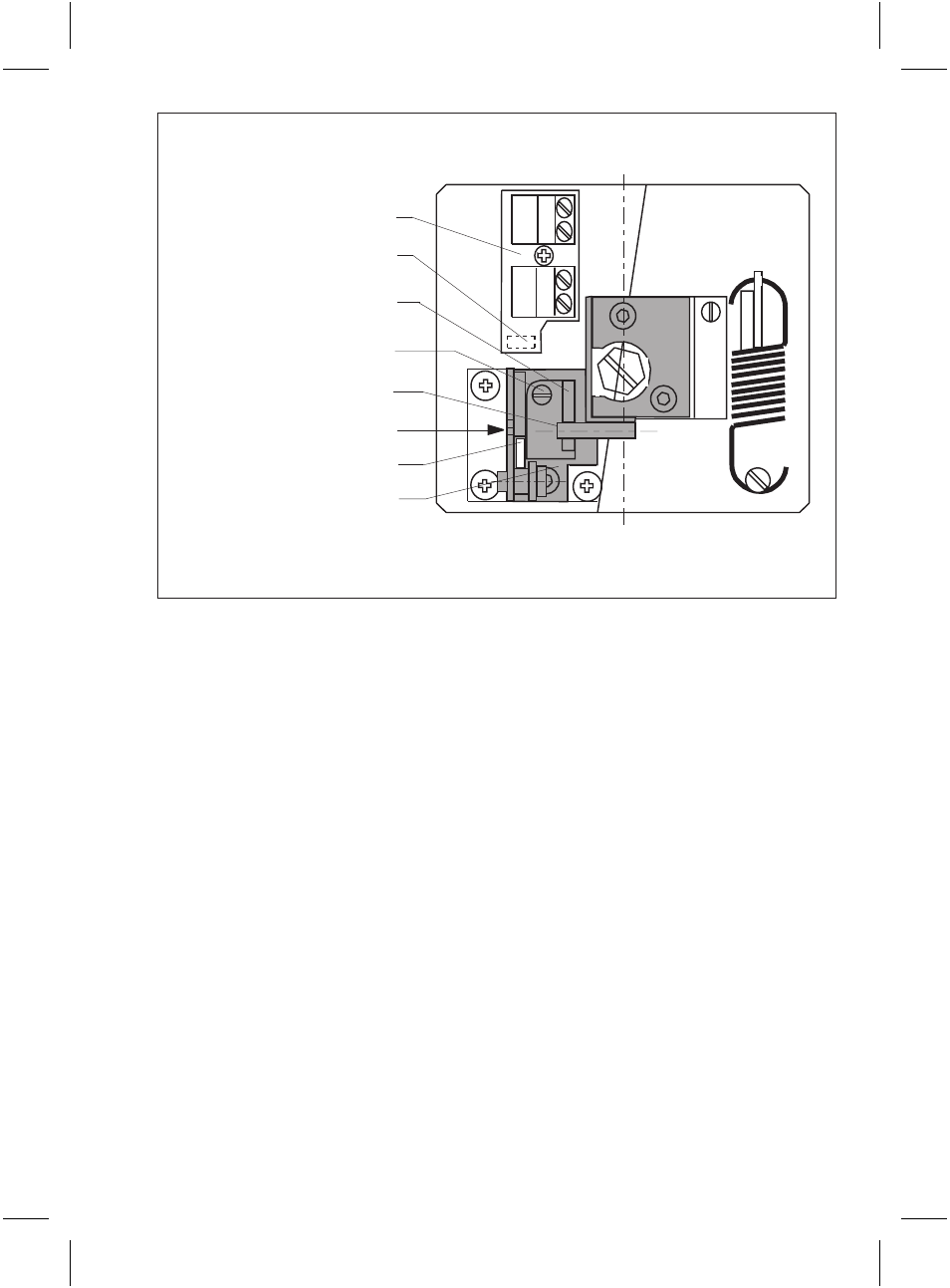

Рис. 8
⋅
Конечный выключатель
1 клеммная колодка с платой
2 штекерная розетка
3 переключающий рычаг
4 установочный винт
5 штифт
6 насечки
7 индикатор переключения
8 несущая пластина
Вид при установке позиционера
слева, при правосторонней
установке вид повернут на 180 °
+
-
+11
-1
2
1
2
3
4
5
6
7
8
