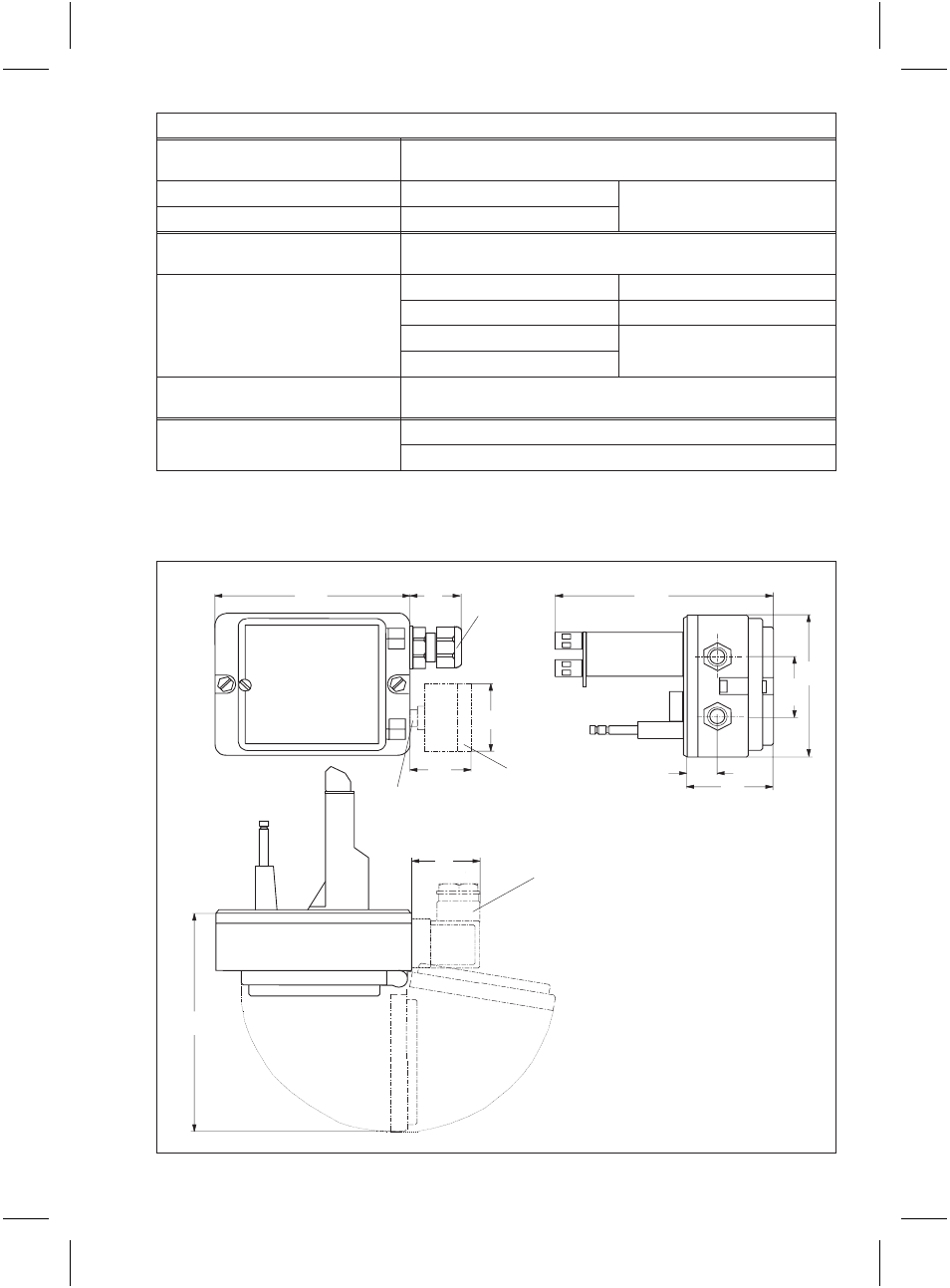

7. Размеры в мм
15
Комплекты для пере или дооснащения артикул ¹
из пневматического в
электропневматический
с i-/p-блоком тип 6109 1) (диапазоны в мА)
без конечного контакта 1400-6903 от 4 до 20 не Ex 6109-0010
с конечным контактом 1400-6904
из пневматического в
электропневматический
с i-/p-блоком тип 6112 1) (диапазоны в мА)
от 4 до 20 не Ex 6112-041110 от 0 до 20 не Ex 6112-042110
без конечного контакта 1400-6905
с конечным контактом 1400-6906 от 1 до 5 не Ex 6112-043110
из электропневматического в
пневматический
1400-6931
дооснащение электрических соеди-
нений штекерным соединителем
DIN 43650 - AF3 - Pg 11
1400-6902
1) Необходимый i-/p-блок с номером типа, выделенным жирным шрифтом, заказывается отдельно,
он не входит в комплект для переоснащения.
27
9
SU
PPL
Y
IN
.S
IG
N
A
L
110 29
38
121
17
48
36
84
128
35
40
Pg 13,5
Пневматические
соединения
G 1/8 èëè NPT 1/8
OUTPUT
36
манометр
OUTPUT
штекер по
DIN 43650
