Сборка клапана и привода
Привод Тип 3277

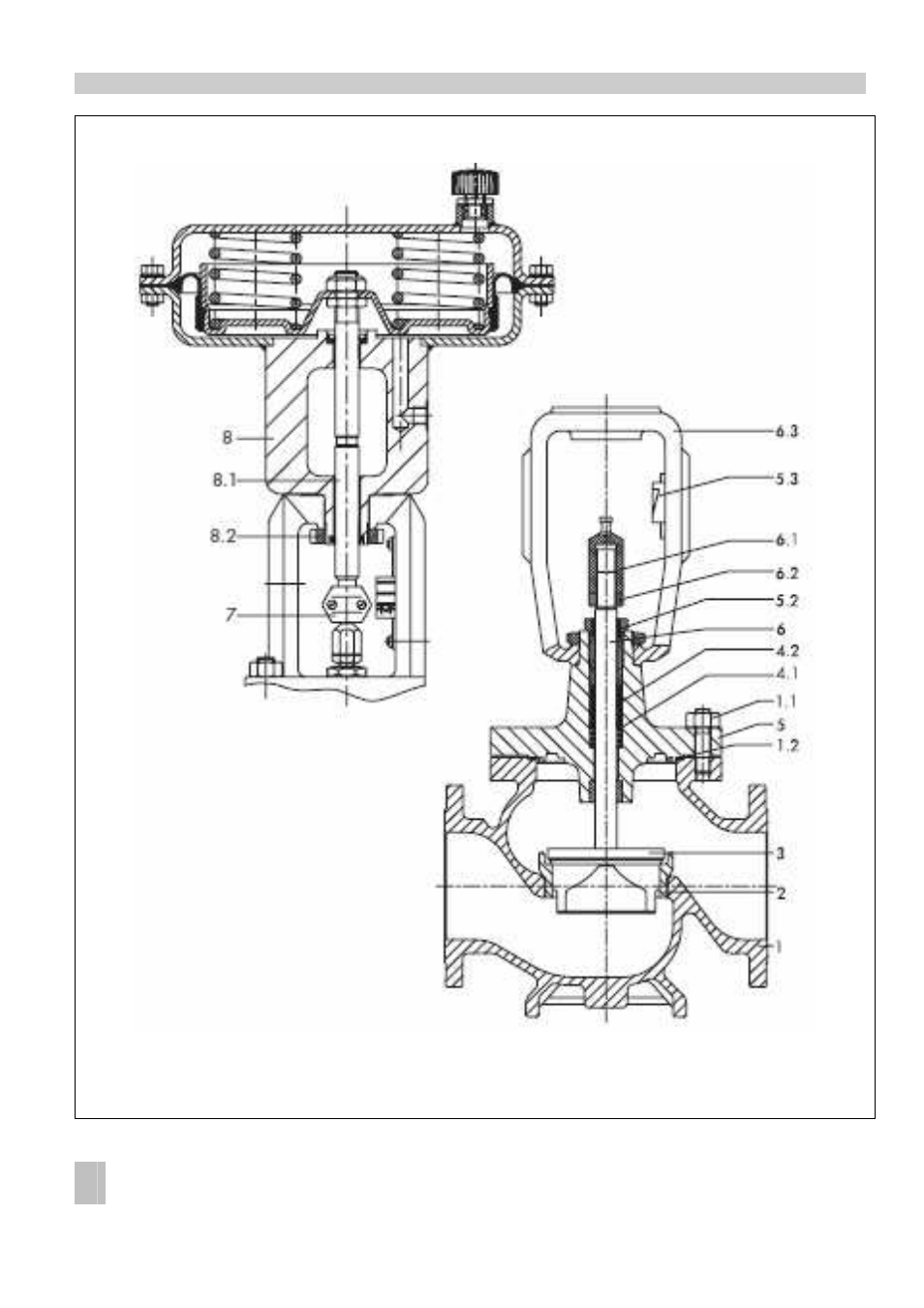

Рис.3 Тип 3241-7 и корпус клапана Ду 200…300 в разрезе
6
ЕВ
8015 RU
1
1.1
1.2
2
3
4.1
4.2
5
5.2
5.3
6
6.1
6.2
6.3
7
8
8.1
8.2 Корпус клапана
Гайки
Уплотнительная прокладка
Седло
Плунжер
Пружина
Сальник
Верхняя часть клапана
Резьбовая втулка
Шкала - индикатор хода
Шток плунжера
Соединительная муфта
Контргайка
Рама ( Ду 200…300)
Соединитель
Привод
Шток привода
Кольцевая гайка
