Инструкция по эксплуатации Samson 3241-7 Регулирующий клапан
Страница 12
Техническое
обслуживание
–
Замена
деталей
8.
Вставьте
новую
уплотнительную
прокладку
в
корпус
клапана
.
Осторожно
установите
верхнюю
часть
клапана
через
шток
плунжера
на
корпус
клапана
и
затяните
гайки
(1.1).
9.
Аккуратно
продвиньте
по
штоку
плунжера
детали
сальниковой
набивки
в
уплотнительное
пространство
.
При
этом
обращайте
внимание
на
правильный
порядок
расположения
деталей
.
Завинтите
и
затяните
резьбовую
втулку
(5.2).
10.
Навинтите
,
не
закрепляя
,
контргайку
(6.2)
и
соединительную
муфту
(6.1)
на
шток
плунжера
.
11.
Установите
привод
и
задайте
верхнее
и
нижнее
значение
диапазона
,
как
описано
в
пункте
2.1.
5.1.2
Седло
и
/
или
плунжер
При
замене
седла
или
плунжера
следует
заменить
также
набивку
сальника
(4.2).
Для
этого
следуйте
описанию
в
пункте
5.1.1.
Плунжер
:
На
место
старого
установите
новый
плунжер
(3)
и
шток
(6).
При
определенных
обстоятельствах
возможно
использование
старого
плунжера
после
соответствующей
доработки
.
Нанесите
смазку
(Zax No
8150-0119)
на
шток
плунжера
перед
его
установкой
.
Доработка
плунжера
Небольшое
повреждение
в
области
уплотнительной
кромки
плунжера
можно
устранить
с
помощью
его
обработки
на
токарном
станке
.
Плунжеры
с
мягким
уплотнением
могут
быть
доработаны
только
до
размера
х
,
если
седельное
отверстие
превышает
12
мм
Для
седельных
отверстий
размером
63
мм
и
более
при
необходимости
может
меняться
полностью
внутреннее
уплотнительное
кольцо
(
части
плунжера
собираются
вместе
).
Седло
:
Вывинтите
седло
(2)
соответствующим
специнструментом
(
см
. EB 029 RU).
Нанесите
смазку
( Zax No 8150-0119)
на
резьбу
нового
(
или
старого
,
после
соответствующей
чистки
или
доработки
)
седла
и
плунжера
и
завинтите
их
на
место
.
Конструкция
микро
-
плунжерной
пары
В
этом
исполнении
клапана
с
помощью
гаечного
ключа
(
диаметр
между
краев
27
мм
)
можно
вывинтить
и
разобрать
для
профилактических
работ
всю
конструкцию
микро
плунжерной
пары
(2).
Если
повреждены
отдельные
части
,
замените
полностью
конструкцию
микро
плунжерной
пары
.
Седельное
отверстие
х
(
мм
)
12
0.5
24…48
1.0
6…80
2.0
100…200
2.5

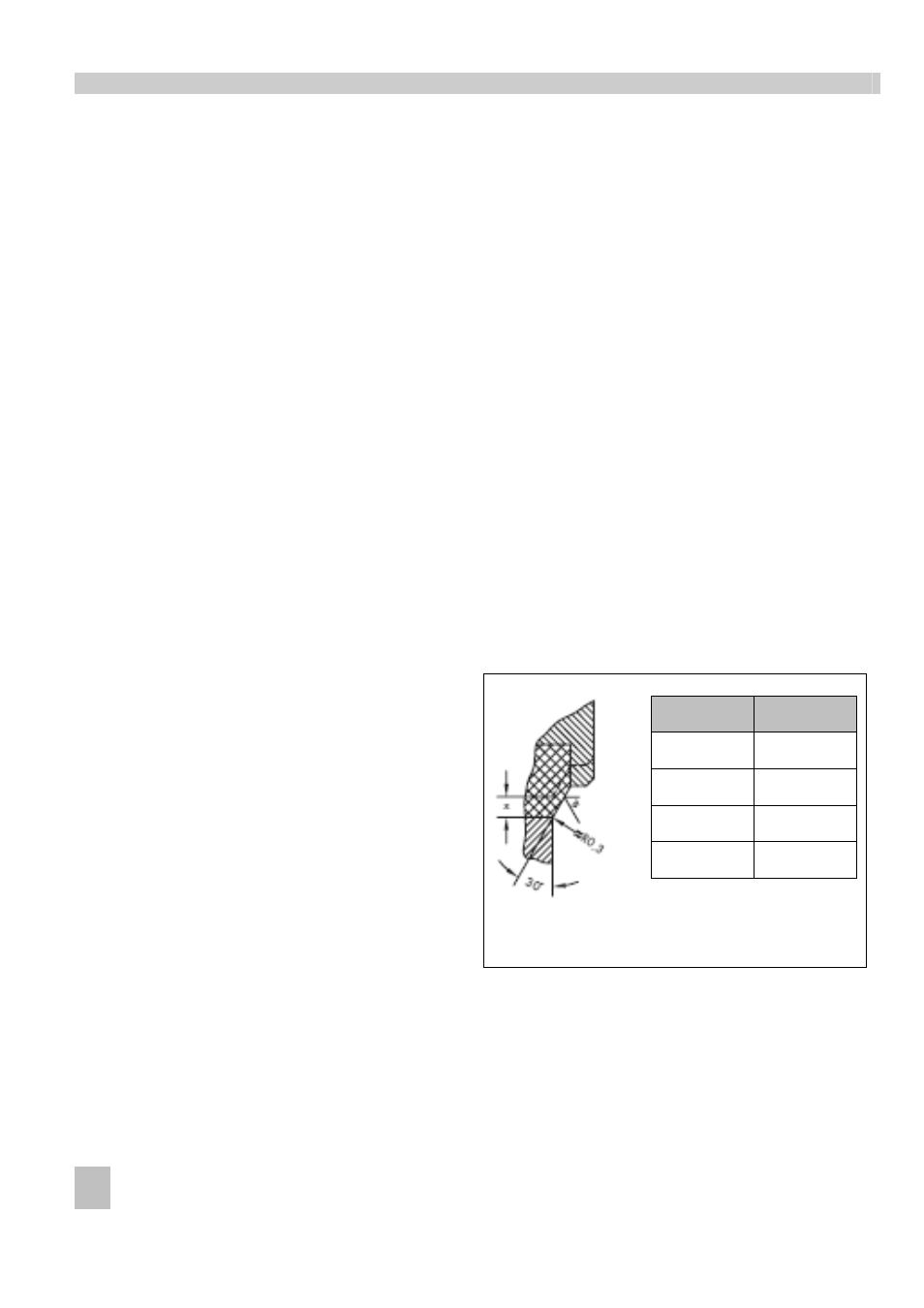

Рис
.5
Плунжер
с
мягким
уплотнением
12
ЕВ
8015 RU
