Сборка
клапана
и
привода
Привод Тип 3271
Клапан Тип 3241
Конструкция
микроплунжерной
пары
15
16
17
18
19
Шток плунжера
Плунжер клапана
Корпус седла
Пружина
Седельная гайка

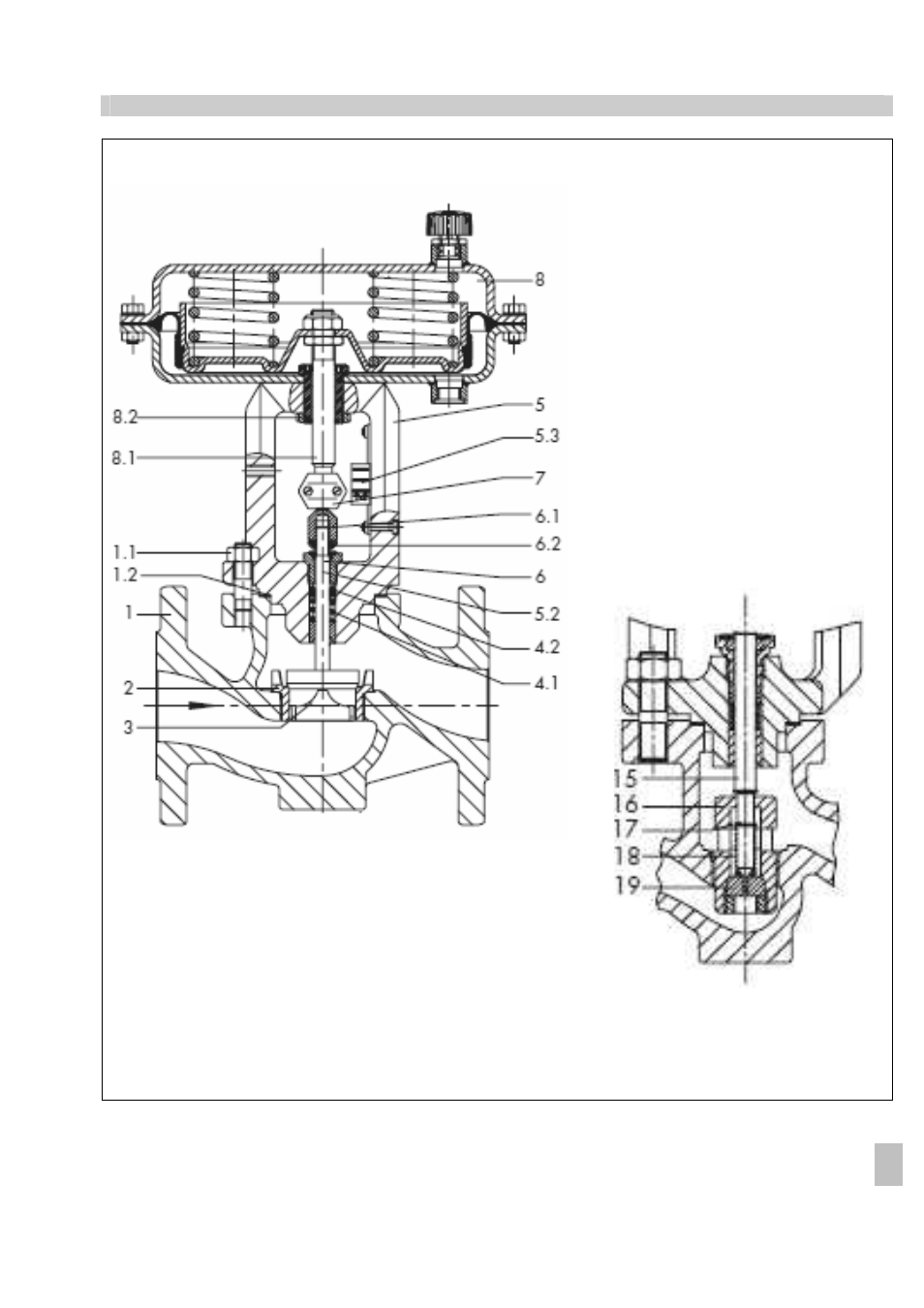

Рис.2 Виды в сечении
1
1.1
1.2
2
3
4.1
4.2
5
5.2
5.3
6
6.1
6.2
6.3
7
8
8.1
8.2
Корпус
клапана
Гайки
Уплотнительная
прокладка
Седло
Плунжер
Пружина
Сальник
Верхняя
часть
клапана
Резьбовая
втулка
Шкала
-
индикатор
хода
Шток
плунжера
Соединительная
муфта
Контргайка
Рама
(
Ду
200…300)
Соединитель
Привод
Шток
привода
Кольцевая
гайка
ЕВ
8015 RU
5
