Инструкция по эксплуатации Samson 3241-7 Регулирующий клапан
Страница 17
Техническое
обслуживание
–
Замена
деталей
Завершение
сборки
10.
Вставьте
новую
уплотнительную
прокладку
(1.2)
в
корпус
клапана
.
Аккуратно
посадите
верхнюю
часть
клапана
на
корпус
клапана
и
закрепите
гайками
(1.1) (
моменты
затяжки
см
. EB
029 RU).
11.
Сдвиньте
по
штоку
плунжера
детали
сальниковой
набивки
в
уплотнительное
пространство
.
При
этом
обращайте
внимание
на
правильный
порядок
расположения
деталей
.
12.
Завинтите
и
затяните
резьбовую
втулку
(5.2).
13.
Навинтите
,
не
закрепляя
,
контргайку
(6.2)
и
соединительную
муфту
(6.1)
на
удлинитель
штока
плунжера
(6.3)
и
шток
плунжера
.
14.
Установите
привод
и
задайте
верхнее
и
нижнее
значение
диапазона
,
как
описано
в
пункте
2.1.

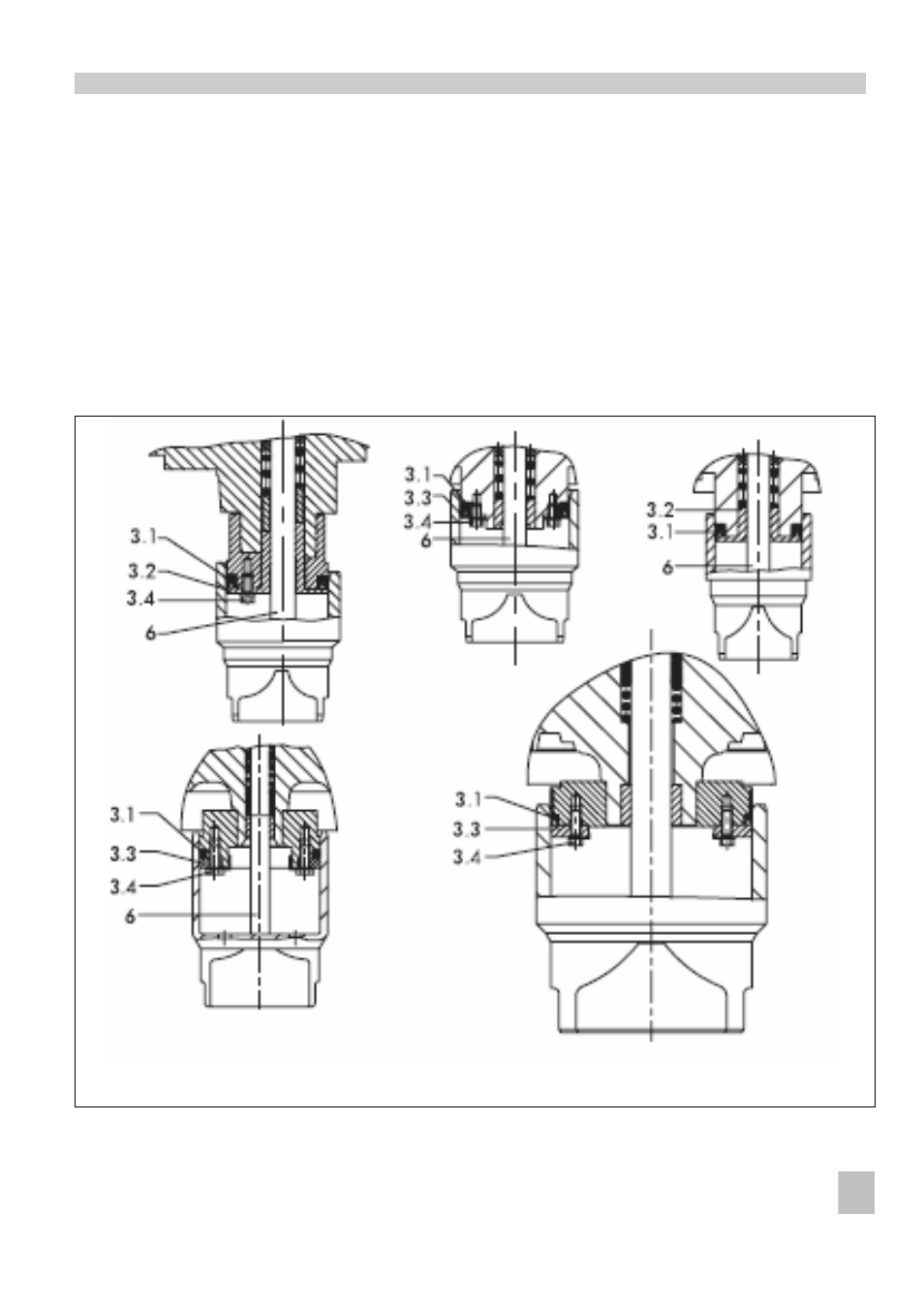

Рис
.7
Плунжер
с
разгрузкой
давления
ЕВ
8015 RU
17
3 Плунжер
3.1 Манжета,
уплотнительное
кольцо
3.2 Втулка
3.3 Шайба, кольцо
3.4 Винт
6 Шток плунжера
Ду 65…80
Ду 200…300
Ду 40
Ду 100…150
Ду 50
