Описание
типовых
шильдиков
6
Описание
типовых
шильдиков
1
Маркировка
СЕ
или
«
Ст
.3, Abs.3» (
см
.
статью
3, § 3
PED),
если
применяется
2
Идентификационный
номер
корпуса
,
категория
и
группа
жидкости
,
если
применяется
3
Типовое
обозначение
4
Индекс
изменений
клапана
5
Материал
6
Год
выпуска
7
Номинальный
размер
: DIN: DN; ANSI: NPS
8
Допустимое
рабочее
давление
при
комнатной
температуре
DIN: PN; ANSI: CL
9
Номер
заказа
с
индексом
изменений
10
Позиция
заказа
11
Пропускная
способность
:
DIN:
величина
Kvs; ANSI:
величина
Cv
12
Характеристика
:
= % -
равнопроцентная
, Lin -
линейная
DIN: A/Z ; ANSI: O/C -
Откр
/
Закр
13
Уплотнение
:
ME –
металлическое
, ST –
стеллитированное
,
Ni –
никелевая
наплавка
PT –
мягкоуплотненное
PTFE
PK –
мягкоуплотненное
PEEK
14
Разгрузка
давления
: DIN: D; ANSI: B
15
Делитель
потока
I
или
III
1
Типовое
обозначение
2
Индекс
изменений
3
Рабочая
поверхность
4
Положение
безопасности
:
FA –
шток
привода
выдвигается
FE –
шток
привода
втягивается
5
Номинальный
ход
6
Номин
.
диапазон
сигналов
(
диапазон
пружин
)
7
Номин
.
диапазон
сигналов
при
предварительно
напряженных
пружинах

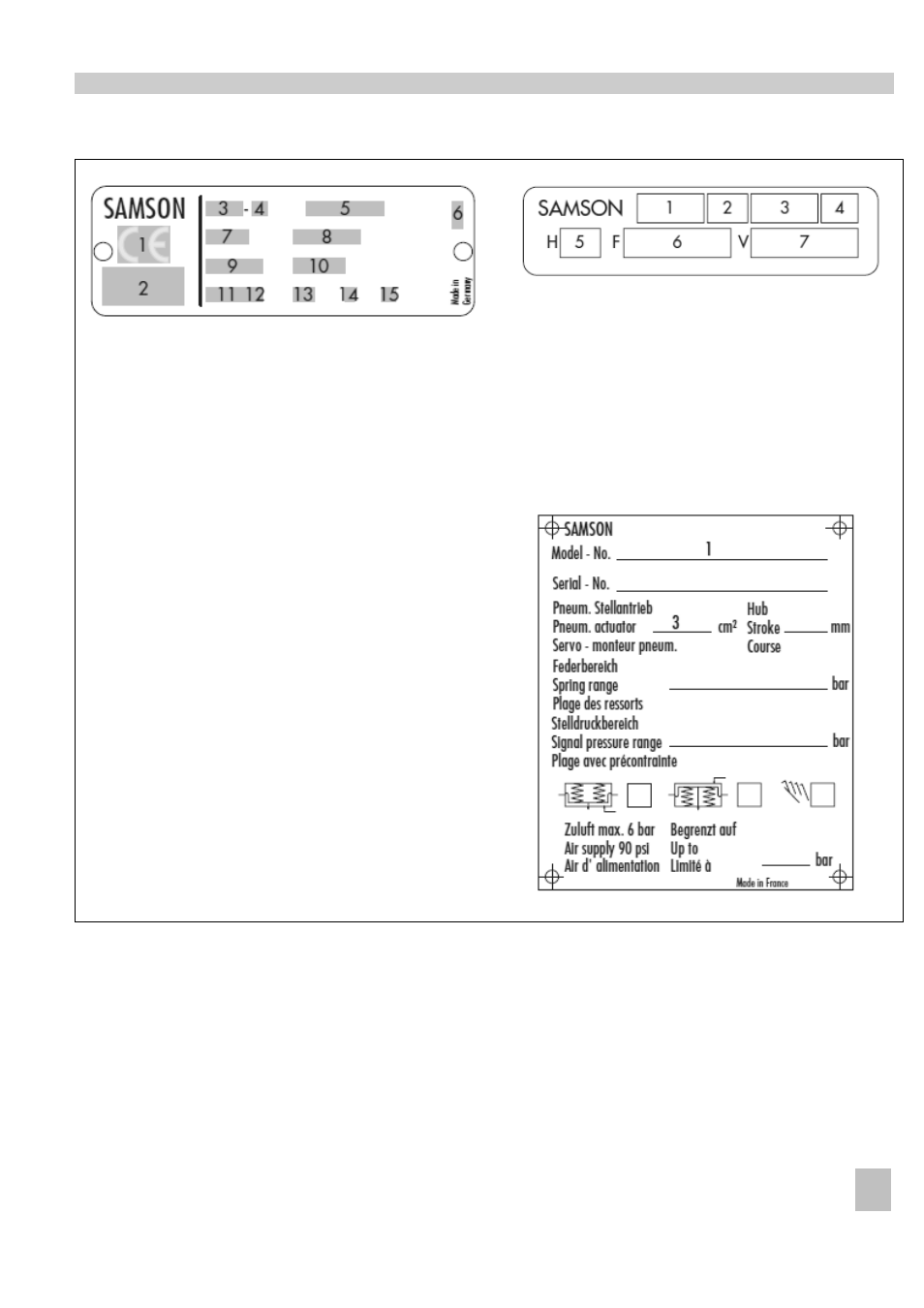

Рис
.8
Типовые
шильдики
клапана
(
слева
)
и
привода
(
справа
)
7. Требования Заказчика
При
запросах
необходимы
следующие
данные
:
Номер
заказа
Тип
,
номер
изделия
,
Ду
и
вид
исполнения
клапана
Давление
и
температура
рабочей
среды
Расход
в
м
3
/
час
Диапазон
управляющих
сигналов
привода
(
например
,
от
0,2
до
1 bar)
Необходимость
поставки
грязеуловителя
Монтажный
чертеж
ЕВ
8015 RU
