Инструкция по эксплуатации Samson 3241-7 Регулирующий клапан
Страница 11
Техническое
обслуживание
–
Замена
деталей
5.1
Замена
деталей
в
клапанах
стандартного
исполнения
5.1.1
Уплотнение
сальника
1.
Освободите
гайки
(5.1)
и
снимите
верхнюю
часть
клапана
(5),
включая
шток
плунжера
,
и
выньте
его
из
корпуса
.
2.
Отвинтите
от
штока
плунжера
соединительную
муфту
и
контргайку
(6.1
и
6.2).
3.
Вывинтите
резьбовую
втулку
(5.2)
сальника
.
Выньте
через
верхнюю
часть
клапана
шток
с
плунжером
.
4.
С
помощью
специального
инструмента
извлеките
все
части
набивки
сальника
.
Замените
поврежденные
детали
.
Тщательно
очистите
уплотнительное
пространство
.
5.
Выньте
уплотнительную
прокладку
(1.2)
и
тщательно
протрите
поверхность
уплотнительных
частей
в
корпусе
клапана
и
в
верхней
части
клапана
.
6.
Все
детали
,
в
том
числе
шток
плунжера
(6)
обработайте
смазкой
(
Zax No 8150-0111).
7.
Вставьте
шток
плунжера
с
плунжером
в
верхнюю
часть
клапана
.

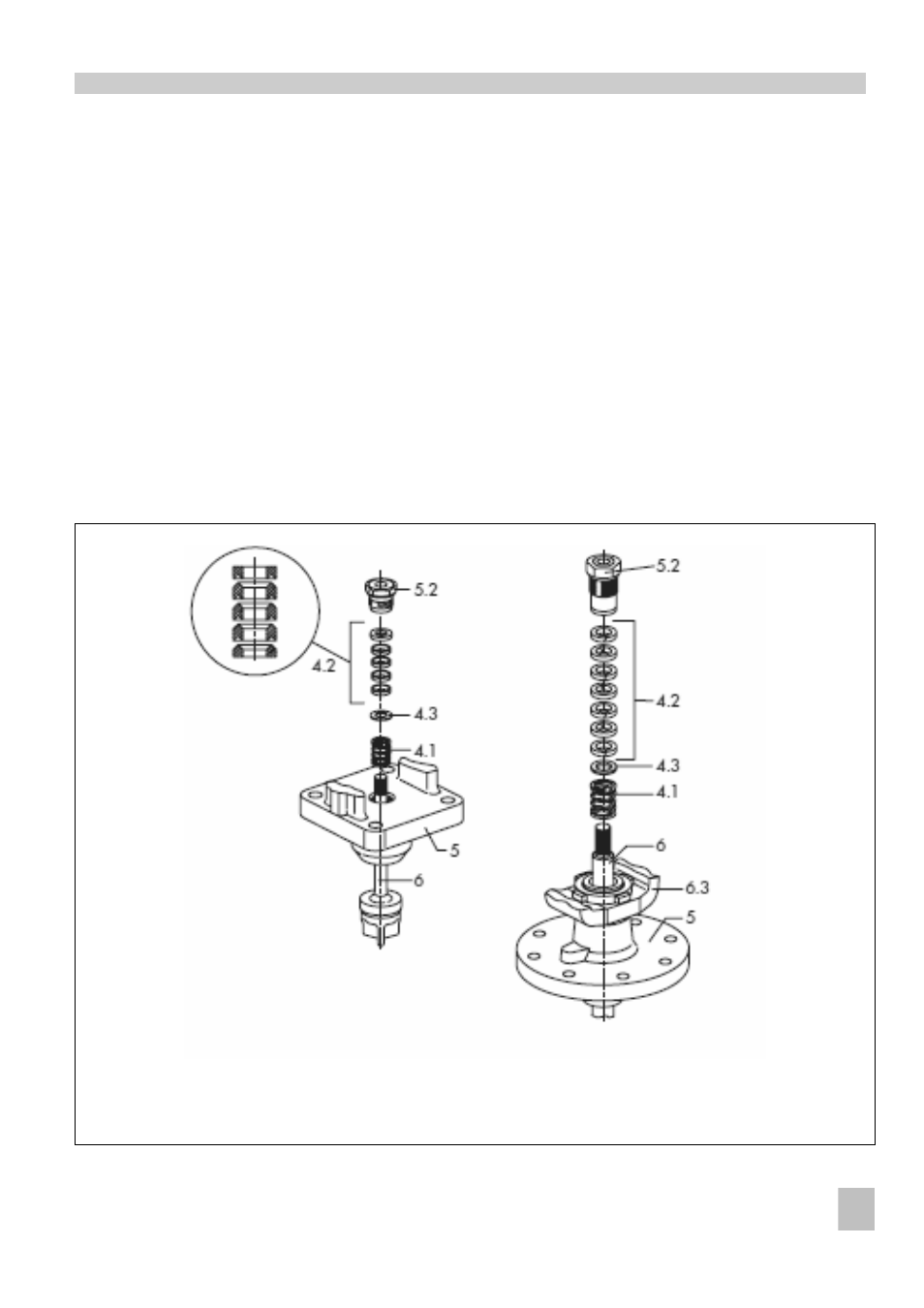

Рис
.4
Уплотнение
сальника
ЕВ
8015 RU
11
4 Сальник
4.1 Пружина
4.2 PTFE-сальник или
уплотнительные кольца
4.3 Шайба
5 Верхняя часть клапана
5.2 Резьбовая втулка
6 Шток плунжера
6.3 Рама
