Инструкция по эксплуатации Mercury QSD 4.2 350s
Страница 93
Раздел 5 - Техническое обслуживание
90-8M0057495
rus
МАРТ 2011
Страница 85

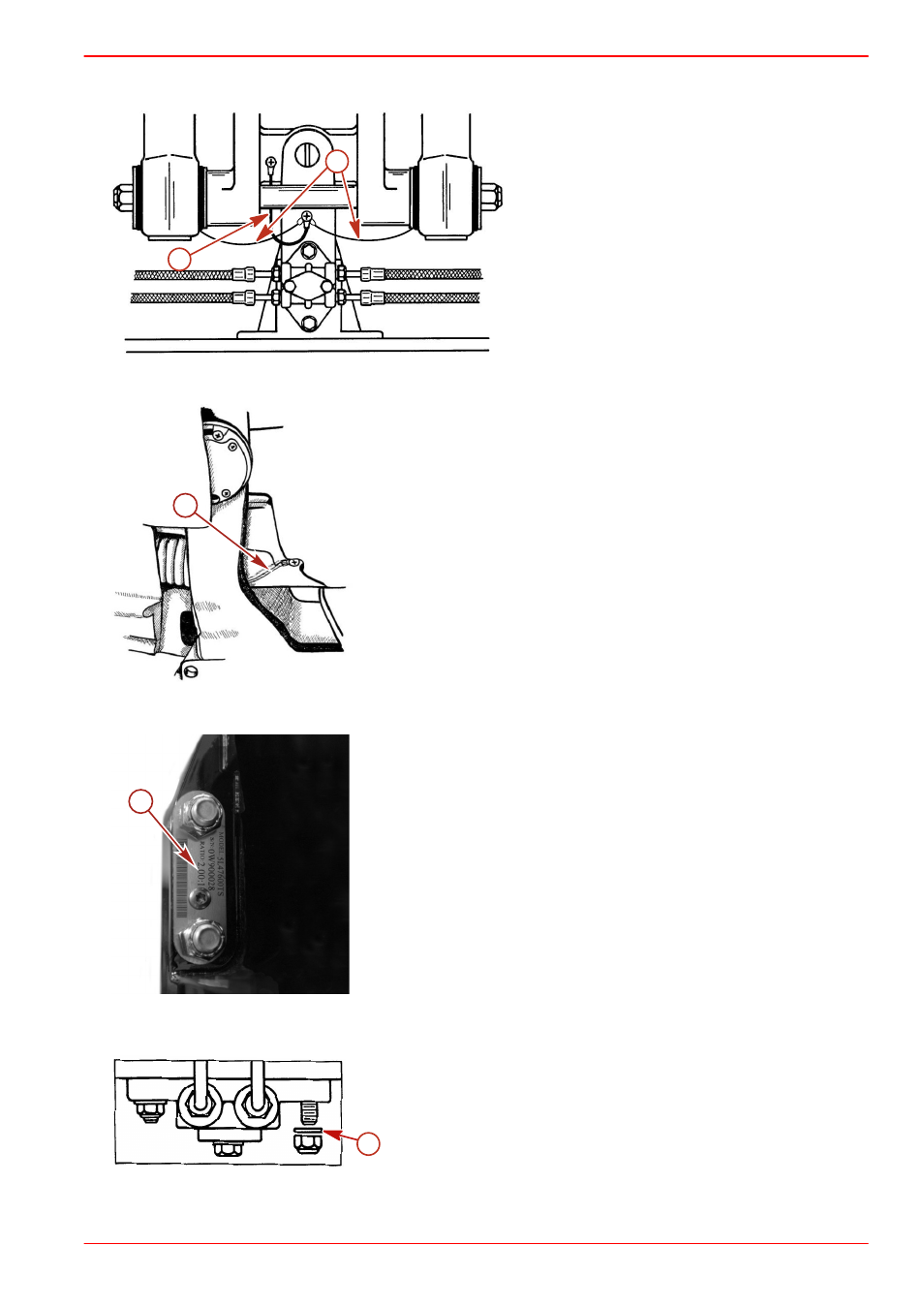

5. Осмотрите провода заземления корпуса карданного подвеса на наличие незакрепленных соединений,
сломанных соединителей или истертых проводов.
a -
Провод заземления между корпусом и коль‐
цом карданного подвеса
b -
Провода заземления между корпусом кар‐
данного подвеса и цилиндром дифферента
6. Осмотрите провод заземления кольца карданного подвеса на наличие незакрепленных соединений, сломанных
соединителей или истертых проводов.
a -
Провод заземления между кольцом карданного подвеса и колоко‐
лообразным кожухом
7. Проверьте пластину заземления двигателя с поворотно-откидной колонкой на наличие незакрепленных и
сломанных соединений.
a -
Пластина заземления между двигателем с поворотно-откидной колонкой
и колоколообразным кожухом
8. Осмотрите электропроводные шайбы под крепежными деталями блока гидравлического коллектора на наличие
незакрепленных или неисправных соединений.
a -
Электропроводные шайбы
b
a
7006
27263
a
a
27264
a
9957
