После обнаружения и устранения причины перегрузки подключите пусковую батарею и установите ключ зажигания
в рабочее положение. Произойдет автоматический сброс автоматического выключателя. Если сброс
автоматического выключателя не происходит, обратитесь в авторизованную ремонтную службу компании «Cummins
MerCruiser Diesel»

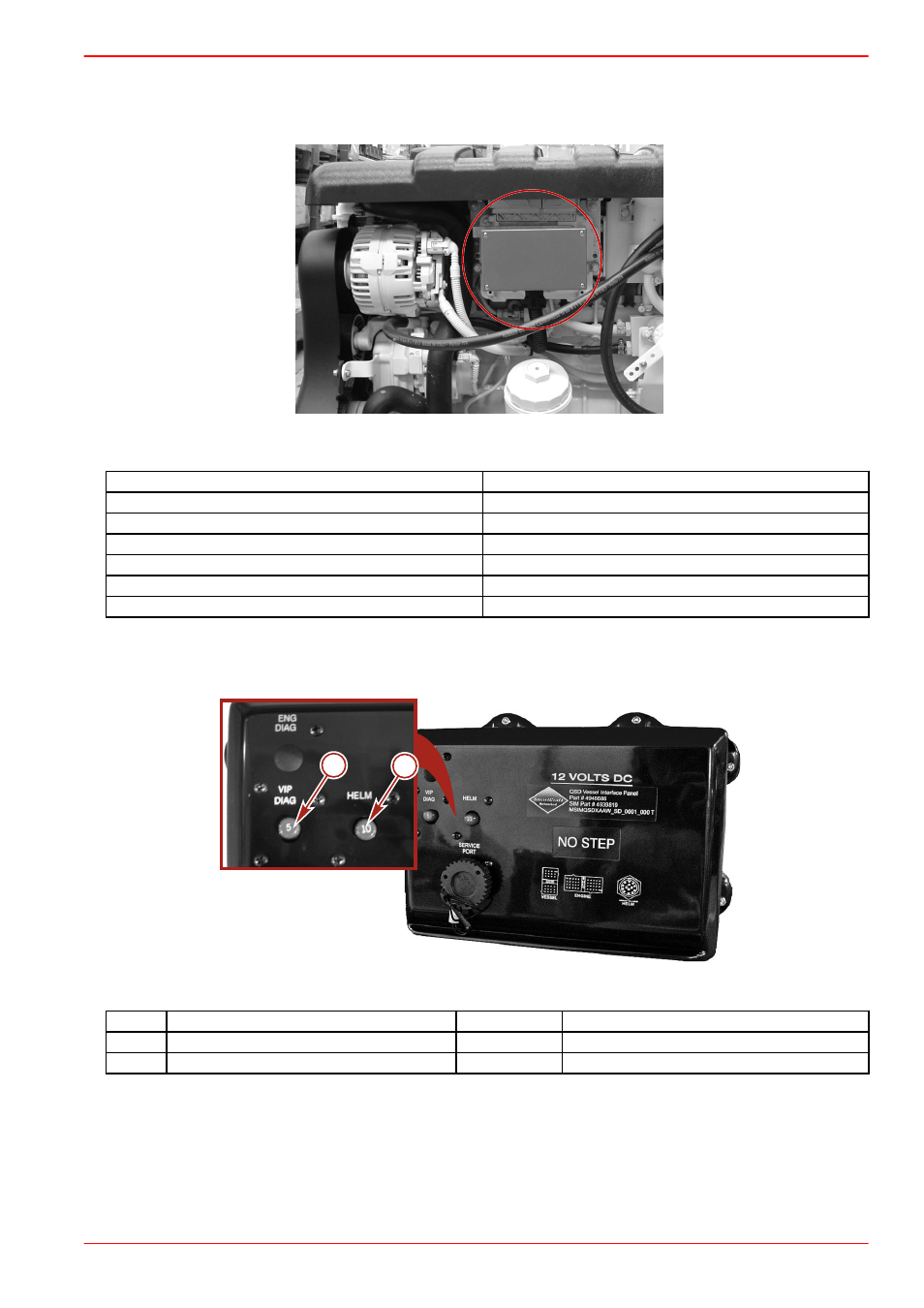

37254
Силовой распределительный щит левой стороны
Защита цепей
Номинальный ток автоматического выключателя
Некоммутируемое питание от замка к штурвалу
20 A
Коммутируемое питание к ECM
10 A
От замка зажигания к ECM
10 A
Коммутируемое питание к ECM
15 A
Коммутируемое питание от ECM к SIM
15 A
Питание — диагностический соединитель
5 A
Защита от перегрузки интеграционной панели судна (VIP)
Интеграционная панель судна (VIP) содержит 2 автоматических выключателя, которые помогают защитить
электропроводку двигателя, проводку датчика судна и проводку штурвала.
27818
a
b
Автоматические выключатели интеграционной панели судна (VIP)
Справка
Номинальный ток автоматического выключателя
Защита
Расположение на панели плавких предохранителей
a
5 А
Диагностика VIP
Влево
b
10 А
Штурвал
Вправо
Защита усилителя дифферента и системы MerCathode от перегрузки
При перегрузке электрической системы плавкий предохранитель перегорит. Перед тем, как заменить плавкий
предохранитель, следует определить и устранить причину перегрузки.
