Раздел 2 - Информация о силовом агрегате
Страница 24
90-8M0057495
rus
МАРТ 2011
ПРИМЕЧАНИЕ: Если вы должны управлять двигателем в аварийной ситуации, отключите и отсоедините все
вспомогательные устройства и электропроводку блока приборов, если вы не можете обнаружить и устранить причину
электрической перегрузки или чрезмерного потребления тока. Заменить плавкий предохранитель. Если плавкий
предохранитель перегорел, электрическая перегрузка не была устранена. Необходимо провести дальнейшие
проверки электрической системы. Свяжитесь с вашей авторизованной ремонтной службой компании Cummins
MerCruiser Diesel.

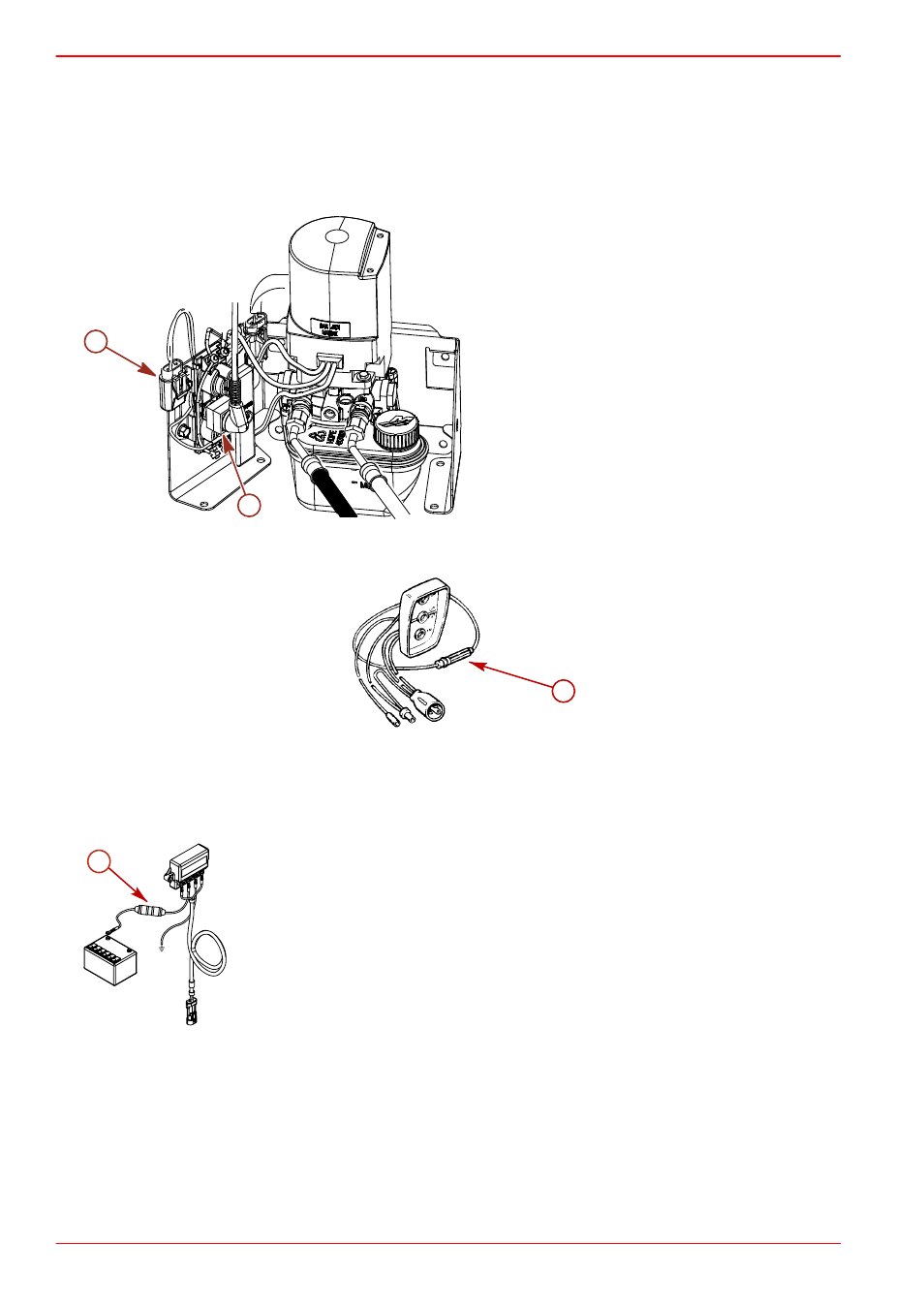

1. Система усилителя дифферента защищена от перегрузки 110-амп. плавким предохранителем и 20-амп.
линейным плавким предохранителем, установленными на насосе усилителя дифферента.
a -
Держатель 20-амп. предохранителя
b -
110-амп. плавкий предохранитель
2. Трехкнопочная панель Quicksilver для управления дифферентной системой, при наличии, дополнительно
защищается от перегрузки 20-амп. линейным плавким предохранителем.
a -
20-амп. линейный плавкий предохранитель
3. В системе Quicksilver MerCathode, при наличии, установлен 20-амп. линейный плавкий предохранитель,
соединенный с положительной (+) клеммой на контроллере. При перегорании предохранителя система перестает
работать, что приводит к потере защиты против коррозии.
a -
20-амп. линейный плавкий предохранитель
a
b
9208
a
a
19834
