УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
84
rus
2.

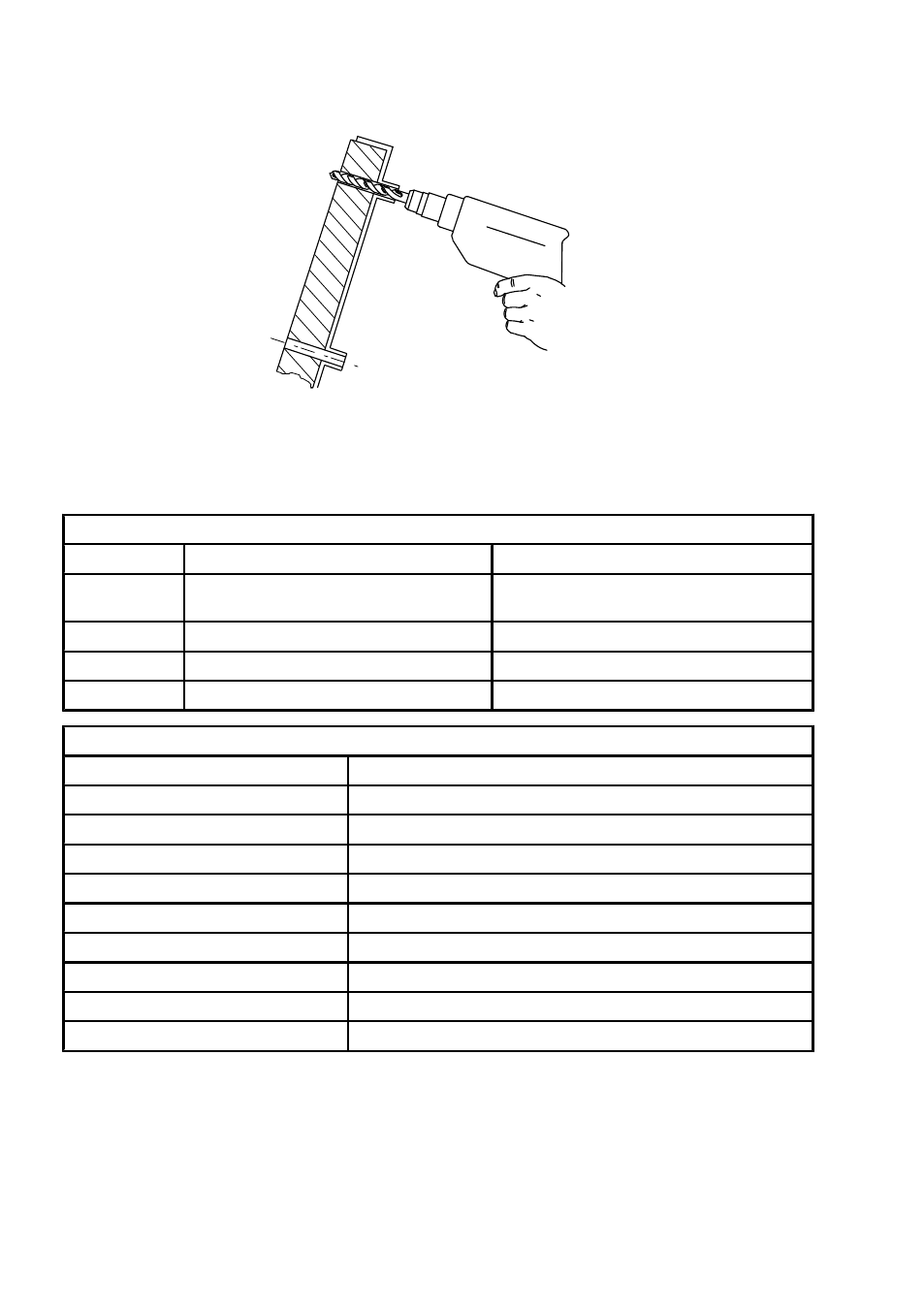

Просверлите четыре монтажных отверстия размером 13,5 мм (17/32 дюйма) .
3973
Прикрепление подвесного двигателя к транцу
МОНТАЖНЫЕ БОЛТЫ
Элементы крепления подвесного двигателя к транцу – прилагаются к подвесному двигателю
Номер детали
Наименование детали
Описание
10-8M0033366
Транцевый болт
Длина 1/2-20 х 5,00 дюйма (резьба 3,25
дюйма)
11-826711-17
Стопорная гайка с нейлоновой вставкой 1/2-20
12-28421
Шайба – внутренняя
0,516 дюйма ДВ x 1,50 дюйма ДН
12-54012
Шайба – наружная
0,53 дюйма ДВ x 0,87 дюйма ДН
Имеющиеся монтажные болты подвесного двигателя
Номер детали
Описание
10-67755005
Длина ½-20 х 2,50 дюйма (резьба 1,25 дюйма)
10-67755006
Длина ½-20 х 3,50 дюйма (резьба 1,25 дюйма)
10-814259
Длина ½-20 х 4,00 дюйма (резьба 2,25 дюйма)
10-67755-1
Длина ½-20 х 4,50 дюйма (резьба 2,25 дюйма)
10-8M0033366
Длина ½-20 х 5,00 дюйма (резьба 3,25 дюйма)
10-67755-003
Длина ½-20 х 5,50 дюйма (резьба 3,25 дюйма)
10-67755-2
Длина ½-20 х 6,50 дюйма (резьба 2,75 дюйма)
10-8M0028080
Длина ½-20 х 7,50 дюйма (резьба 2,75 дюйма)
10-8M0032860
Длина ½-20 х 8,00 дюйма (резьба 2,75 дюйма)
