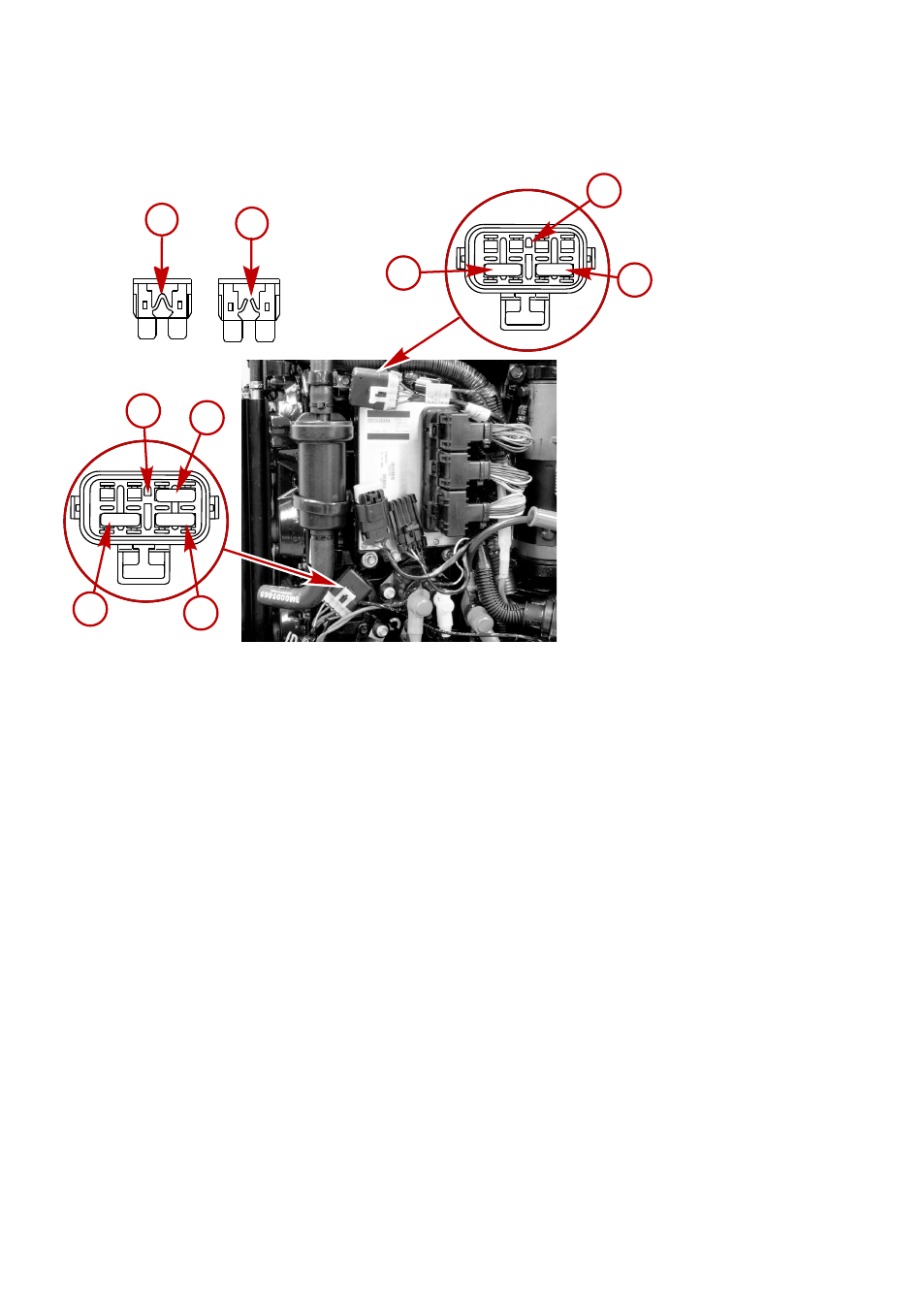

Откройте патрон плавкого предохранителя и осмотрите полоску серебристого цвета внутри плавкого
предохранителя. Если она разорвана, замените предохранитель новым предохранителем на тот же
номинал.
a -
Исправный плавкий предохранитель
b -
Сгоревший плавкий предохранитель
c -
Диагностический контур - 2-амперный плавкий предохранитель
d -
Прорезь для запасного плавкого предохранителя
e -
Цепь шины данных SmartCraft - предохранитель 5 А
f -
Цепь кольца зажигания - 20-амперный плавкий предохранитель
g -
Вспомогательные устройства / переключатель наклона, установленный на кожухе / выключа‐
тель питания ECM - 20-амперный плавкий предохранитель
h -
Электрический топливный насос / питание привода ECM / цепь масляного насоса / инжекторы
- 20-амперный плавкий предохранитель
Замена предохранителя - модель 250 л.с.
ВАЖНАЯ ИНФОРМАЦИЯ: Всегда имейте при себе запасные 5- и 20-амперные плавкие предохранители.
Цепи электропроводки в подвесном двигателе защищены от нагрузок с помощью плавких
предохранителей в электропроводке. Если перегорел предохранитель, постарайтесь найти и устранить
причину перегрузки. Если причина не найдена, предохранитель может опять перегореть.
a
b
5
2
20
20
20
c
e
d
f
g
d
h
