Ознакомление с силовым агрегатом
Страница 18
90-860174S60 МАЙ 2006
ПРИМЕЧАНИЕ: В аварийной ситуации, когда необходимо управлять двигателем,
а причина высокого потребления тока не может быть определена и исправлена,
поверните переключатель в выключенное положение или отсоедините все
аксессуары, подключенные к двигателю и электропроводке блока приборов.
Переустановите автоматический выключатель. Если автоматический
выключатель остается разомкнутым, электрическая перегрузка не была
устранена. Необходимо провести дальнейшие проверки электрической системы.
Свяжитесь с Вашим уполномоченным дилером.

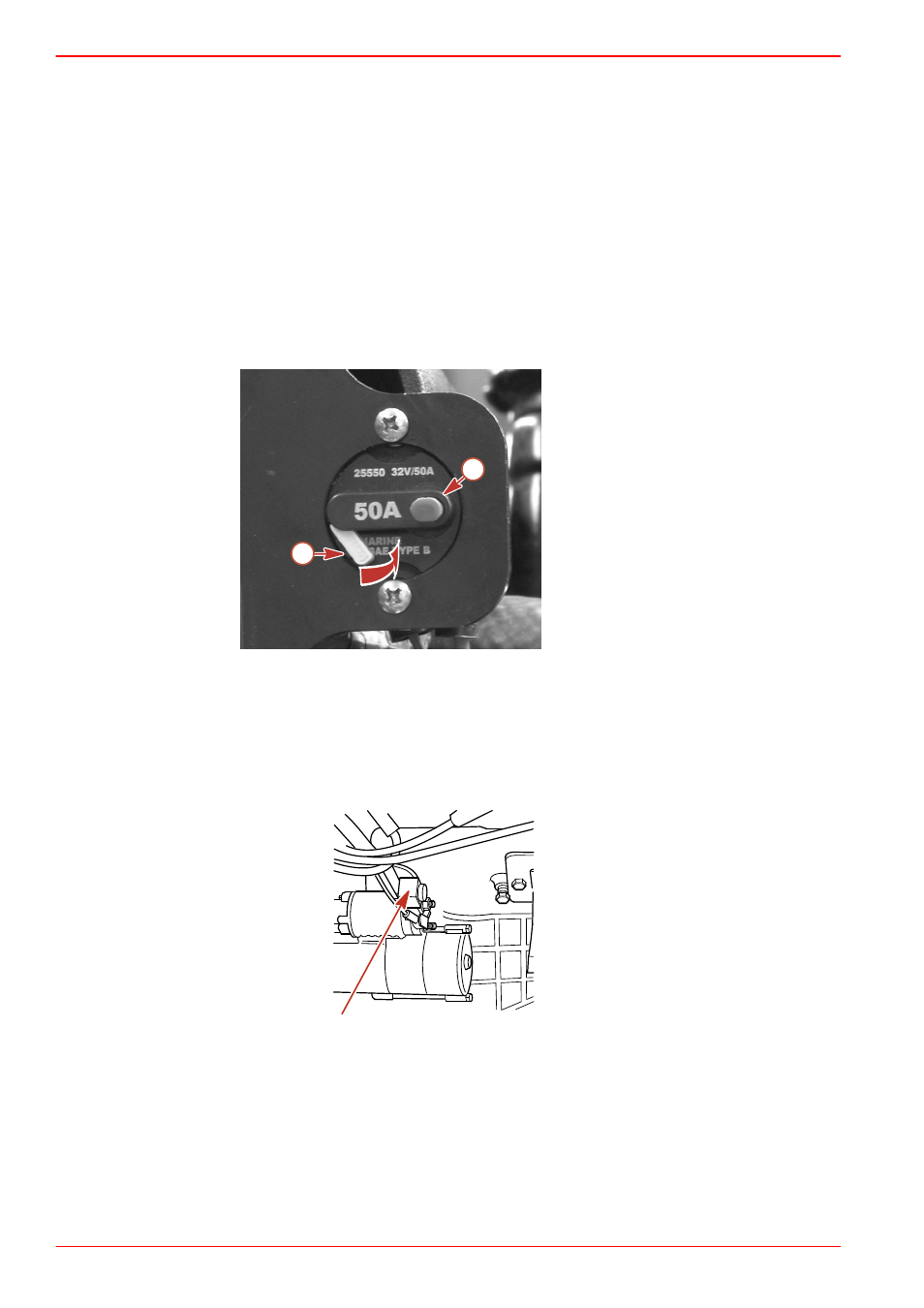

1. Автоматический выключатель обеспечивает защиту электропроводки
двигателя и выводов питания блока приборов. Автоматический выключатель
можно проверить, нажав на красную кнопку. Если автоматический
выключатель работает нормально, то появится желтая рукоятка.
Переустановите желтую рукоятку после тестирования или в случае
срабатывания, вдавив ее обратно в корпус.
b
a
22529
Автоматический выключатель с желтой рукояткой - типичный.
a -
Желтая рукоятка - показана в
состоянии срабатывания
b -
Красная кнопка тестирования
2. 90-амп. плавкий предохранитель расположен на большой стойке
электромагнитного клапана стартера. Этот предохранитель предназначен
для защиты электропроводки двигателя в случае электрической перегрузки.
mc74907-1
3. 15-амперный дополнительный плавкий предохранитель находится на задней
стороне двигателя. Этот плавкий предохранитель защищает контуры
вспомогательных
устройств.
Аналогичный
20-амперный
плавкий
предохранитель находится на верхней стороне двигателя для защиты
контура TKS.
