инструкция по эксплуатации станка JET мод.JRD-720R
21

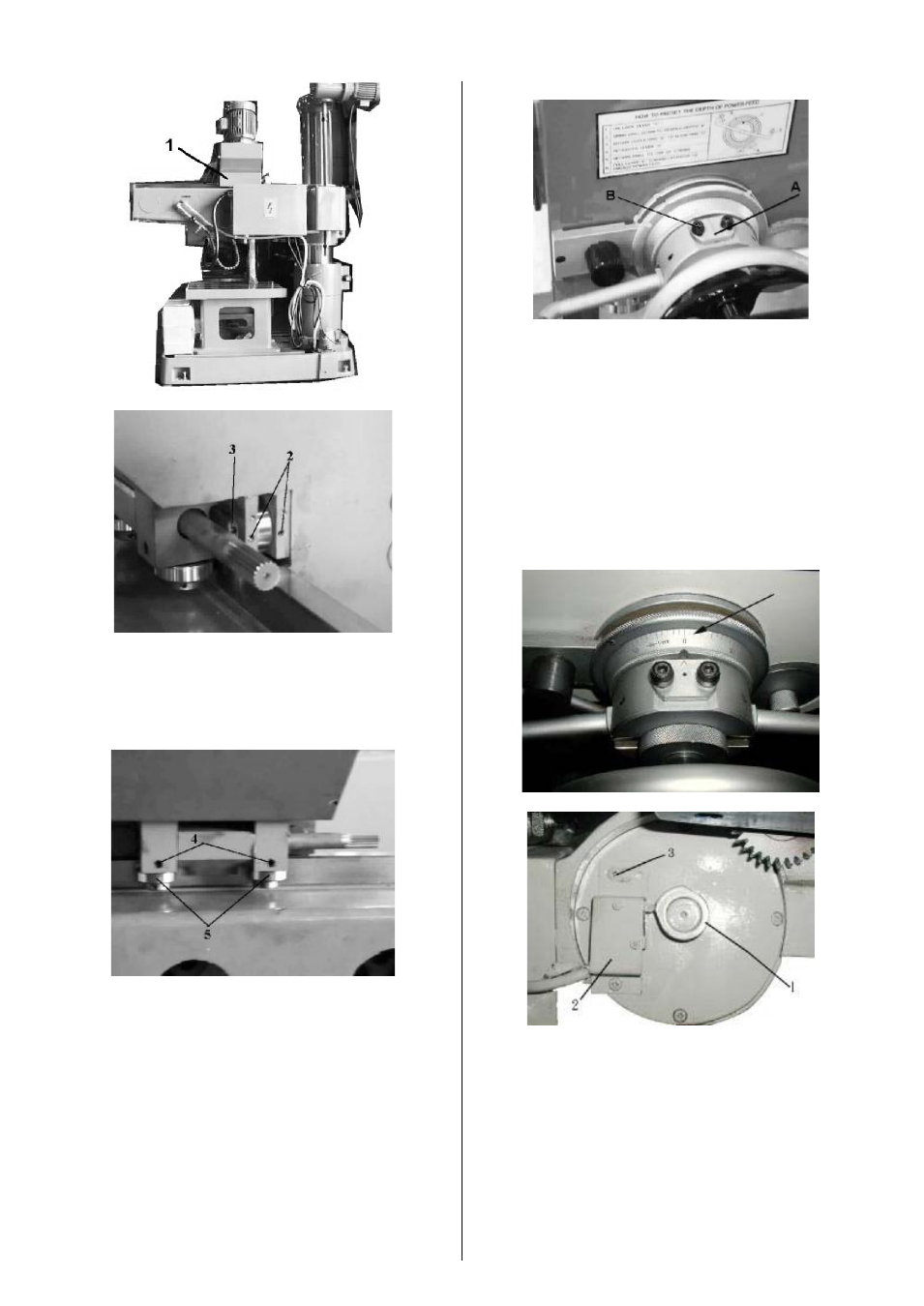

а. Снимите боковую пластину (см. Рис., № 1).
b.
Ослабьте болты (см. Рис., № 2). Вставьте
торцевой ключ в отверс тия (с м. Рис ., № 3) и
поворачивайте его. Затяните так, чтобы махо-
вик редуктора вращался свободно, но не бол-
тался. Ту же операцию проделайте с противо-
положной стороны.
c.
Ослабьте болты (см. Рис., № 4). Вставьте
торцевой клю ч в отверс тия (с м. Рис ., № 3) и
поворачивайте его таким образом, чтобы ма-
ховик редуктора вращался свободно, но не
болтался. Ту же операцию проделайте с про-
тивоположной стороны.
8.4. Регулировка сцепления между рукоят-
кой выключения подачи и муфтой.
Если станок не эксплуатировался продолжи-
тельное время, между рукояткой выключения
подачи и муфтой может появиться зазор. По-
этому необходимо отрегулировать сцепление
между рукояткой выключения подачи и муф-
той.
Ослабьте болты В, как показано на рисунке.
При помощи шестигранного ключа перемести-
те регулировочный блок вперёд.
Затяните болты В, как показано на рисунке.
8.5. Максимальный диапазон регулировки
шпинделя
Если Вы обнаружили, что диапазон регули-
ровки шпинделя для минимума и максимума
отличаются или Вы меняли посадочное место
пружины, отрегулируйте зазор для шпинделя
3-
5 мм, чтобы предотвратить повреждение
запасных деталей.
На рисунке показана шкала шпинделя.
Вращайте шпиндель до максимального верх-
него положения. Оставьте зазор от 3 до 5 мм.
Смотрите фото 2. Вращайте эксцентрик 1, по-
ка он не коснется концевого выключателя 2.
Вращайте шпиндель до минимального нижне-
го положения. Оставьте зазор от 3 до 5 мм.
Затяните эксцентрик и винт 3.
Медленно вращайте эксцентрик, чтобы он
коснулся концевого выключателя. После
щелчка затяните винт.
