4.
Резьбовой винт
5.
Рукоятка
6.
Рабочая поверхность тисков
Инструкция по зажиму заготовки:
a.
Отодвиньте сверло или поднимите редук-
тор как можно выше.
b.
С помощью щётки очистите рабочий стол
и тиски.
c.
Очистите тиски чистой тряпкой.
d.
Установите заготовку на тисках. Если Вы
фиксируете заготовку для термического свер-
ления, установите блок под заготовкой таким
образом, чтобы не просверлить тиски.
e.
Чтобы зафиксировать рукоятку, поверните
ее по часовой стрелке. Чтобы не было зазора
между заготовкой и блоком, можно ударить по
заготовке пластмассовым молотком или мед-
ным бруском.

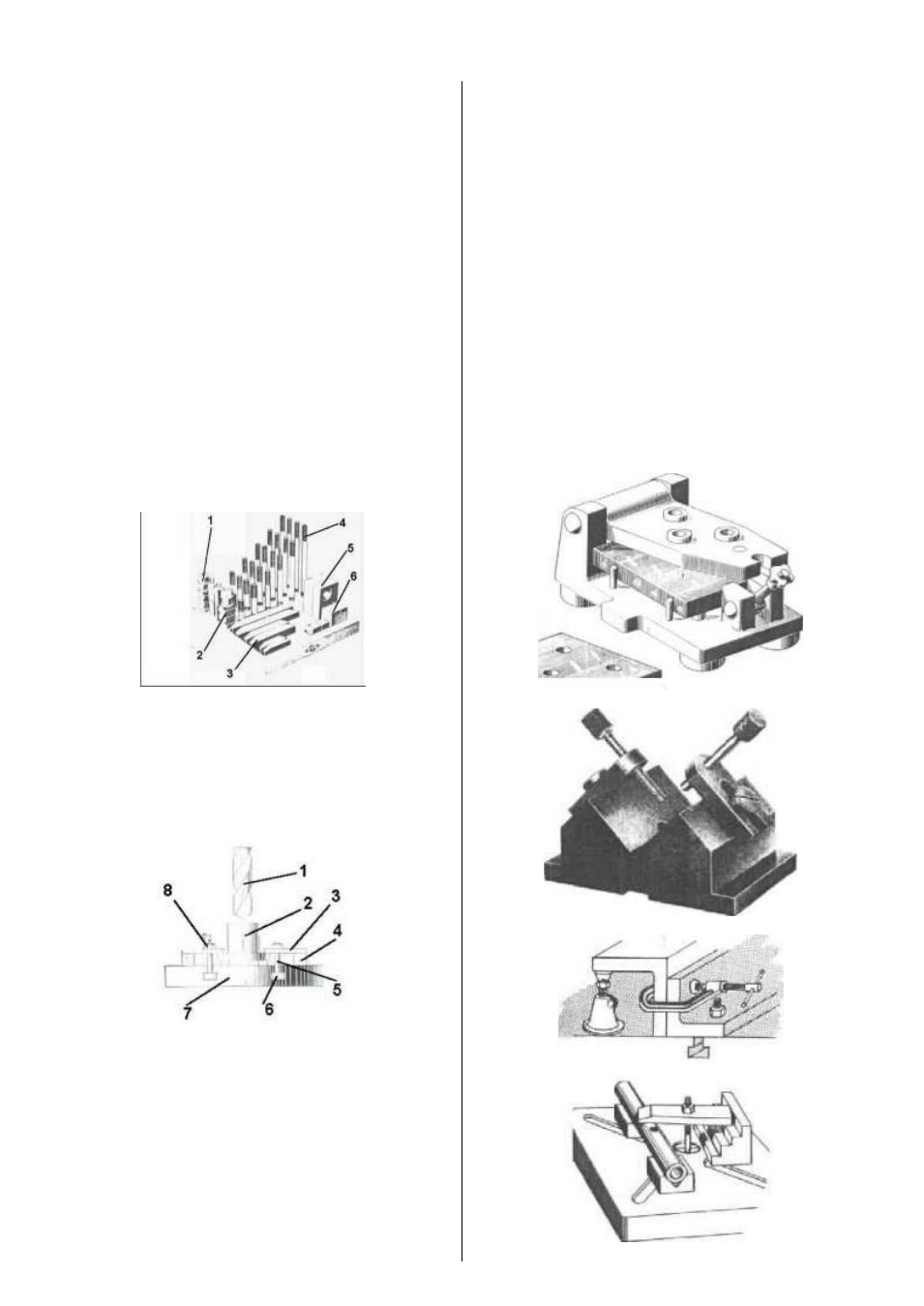

7.2.3
Универсальные прихваты и зажим
заготовки
1.
Шестигранные гайки
2.
Т-образные гайки
3.
Прижимные пластины
4.
Болты с двойной головкой
5.
Блоки с отверстиями
6.
Ступенчатые блоки
Инструкции по фиксации заготовки:
1.
Сверло
2.
Заготовка
3.
Прижимной блок
4.
Вставка
5.
Болты с двойной головкой
6.
Т-образные болты
7.
Рабочий стол
8.
Шестигранная гайка
a.
Отодвиньте сверло или поднимите редук-
тор как можно выше.
b.
Щёткой очистите рабочий стол и тиски.
c.
Поверхность тисков протрите тряпкой.
d.
Установите заготовку на тиски. Если Вы
фиксируете заготовку для термического свер-
ления, установите блок под заготовкой таким
образом, чтобы не просверлить тиски.
e.
Закрутите Т-образную гайку на болте с
двойной головкой подходящей длины, устано-
вите болт в Т-образный паз рабочего стола
или основания.
f.
Выберете вставку или ступенчатый блок
такой же высоты, как высота кромки заготов-
ки. Вставьте их с другой стороны болта.
g.
Установите прижимные пластины с отвер-
стиями на болты, одной стороной прижмите
кромку заготовки, а другой вставку или ступен-
чатый блок. Затем затяните шестигранные
гайки.
Фиксация заготовки с помощью универ-
сальных прихватов
