инструкция по эксплуатации станка JET мод.JRD-720R
19
A.
Стопорная рукоятка / регулировочная ру-
коятка глубины
B.
Шкала
C.
Регулировка хода
D.
Регулировочное кольцо
E.
Рукоятка выключения подачи
F.
Точка отсчета глубины
Установка глубины сверления автоподачи:
a.
Вращайте рукоятку подачи против часо-
вой стрелки (как показано на Рис. E), пока
сверло не коснется заготовки. В этот момент
В и C двигаются одновременно. Глубина
равна 0, когда сверло касается заготовки и
шкала также стоит на 0.
b.
Ослабьте стопорную рукоятку шкалы. Ос-
лабьте рукоятку А, показанную на Рис.
c.
Вращайте регулировочное кольцо D, со-
относя её с точкой отсчёта глубины на шкале.
Чтобы установить глубину сверления, необхо-
димо отрегулировать и совместить значение
на шкале В.
d.
Зафиксируйте стопорную рукоятку А шка-
лы, как показано на Рис.
e.
Ослабьте рукоятку подачи Е.
f.
Немного прокрутите рукоятку подачи Е
против часовой стрелки.
g.
Установите выключатель шпинделя в по-
ложение "SPDL. FOR" – шпиндель вращается
по часовой стрелке.
h.
Отведите рукоятку Е подачи назад. Шпин-
дель опуститься на установленную глубину и
остановится.
Пример: установка глубины 30 мм
a.
Поворачивайте рукоятки автоподачи Е,
пока она не коснется заготовки.
b.
Ослабьте регулировочную рукоятку А.
c.
Вращайте регулировочное кольцо D и со-
вместите шкалу F с точкой отсчёта глубины 30
мм на B.
d.
Зафиксируйте рукоятку А.
e.
Ослабьте рукоятку автоподачи Е.
f.
Вращайте рукоятку автоподачи Е против
часовой стрелки.
g.
Установите выключатель шпинделя в по-
ложение "SPDL. FOR" – шпиндель вращается
по часовой стрелке.
h.
Отведите рукоятку Е подачи назад.
Внимание:
a.
Автоподача будет работать только после
установки скорости.
b.
Автоподача используется только для
сверления. Не используйте автоподачу для
резьбонарезания.

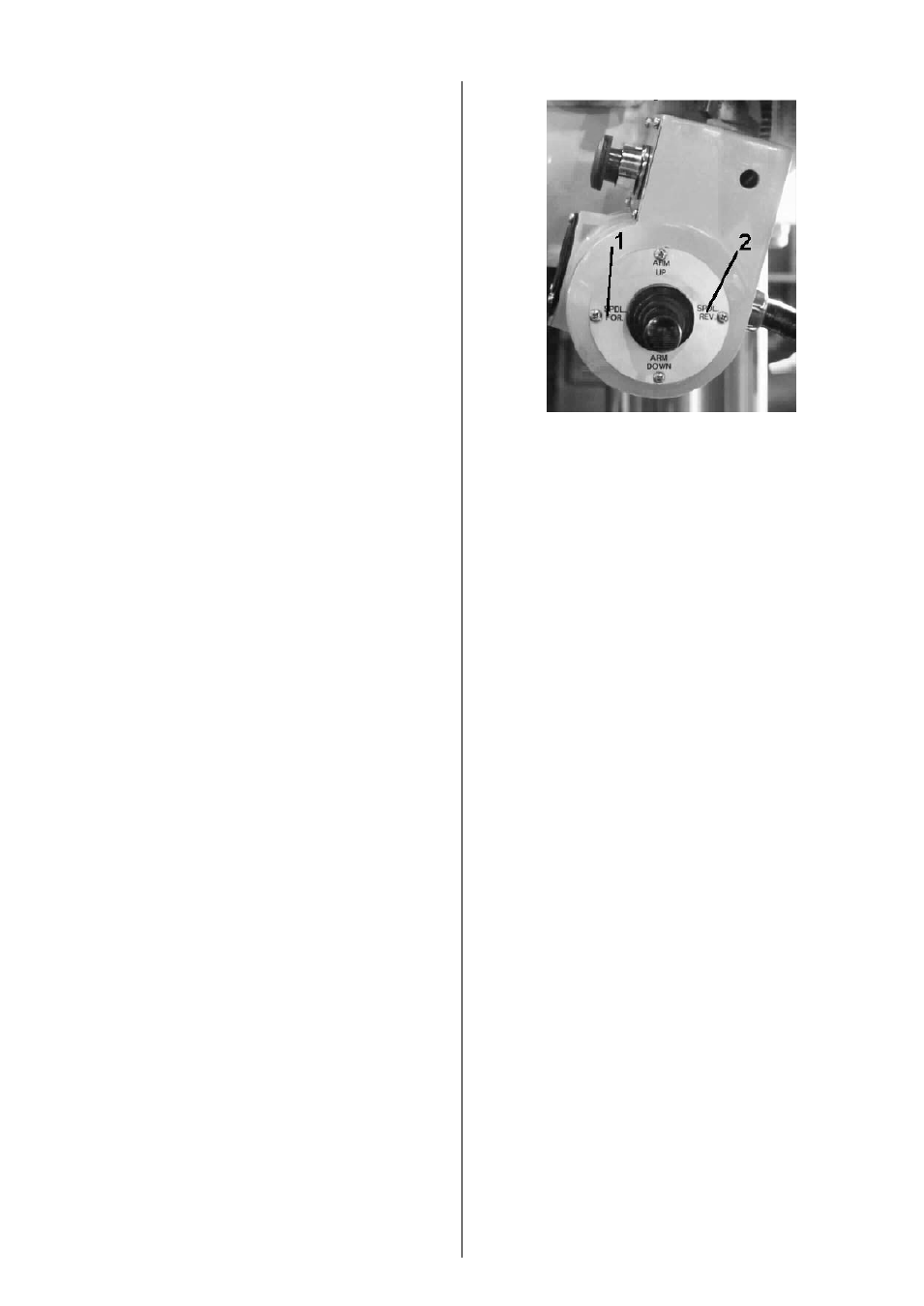

7.12 Шпиндель
1.
Включите главный выключатель, опустите
пиноль на 5 мм так, чтобы можно было запус-
тить функцию главного шпинделя «for-
ward/reverse» –
по часовой стрелке/против ча-
совой стрелке.
2.
Главный шпиндель будет вращаться по
часовой стрелке, если переключить выключа-
тель в положение SPDL.FOR.
3.
Если Вам необходимо остановить враще-
ние шпинделя, установите выключатель в
среднее положение.
Включится реверс главного шпинделя, если ус-
тановить выключатель в положение SPDL.REV.
7.13
Резьбонарезание
Инструкции по нарезанию резьбы:
a.
Закрепите метчик в сверлильной голове.
b.
Переместите шпиндель в верхнее поло-
жение для резьбонарезания.
c.
Установите подачу на "N".
d.
Поверните рукоятку подачи против часо-
вой стрелки.
e.
После установки выключателя в положе-
ние "SPDL.FOR", шпиндель будет вращаться
по часовой стрелке.
f.
Вращайте рукоятку подачи против часо-
вой стрелки, пока не закончите нарезать
резьбу. (Глубину резьбонарезания определя-
ет оператор).
g.
После установки выключателя в положе-
ние "SPDL.REV.", шпиндель вращается против
часовой стрелки, пока метчик не выйдет пол-
ностью.
h.
Для остановки шпинделя установите вы-
ключатель в среднее положение.
