7.3.

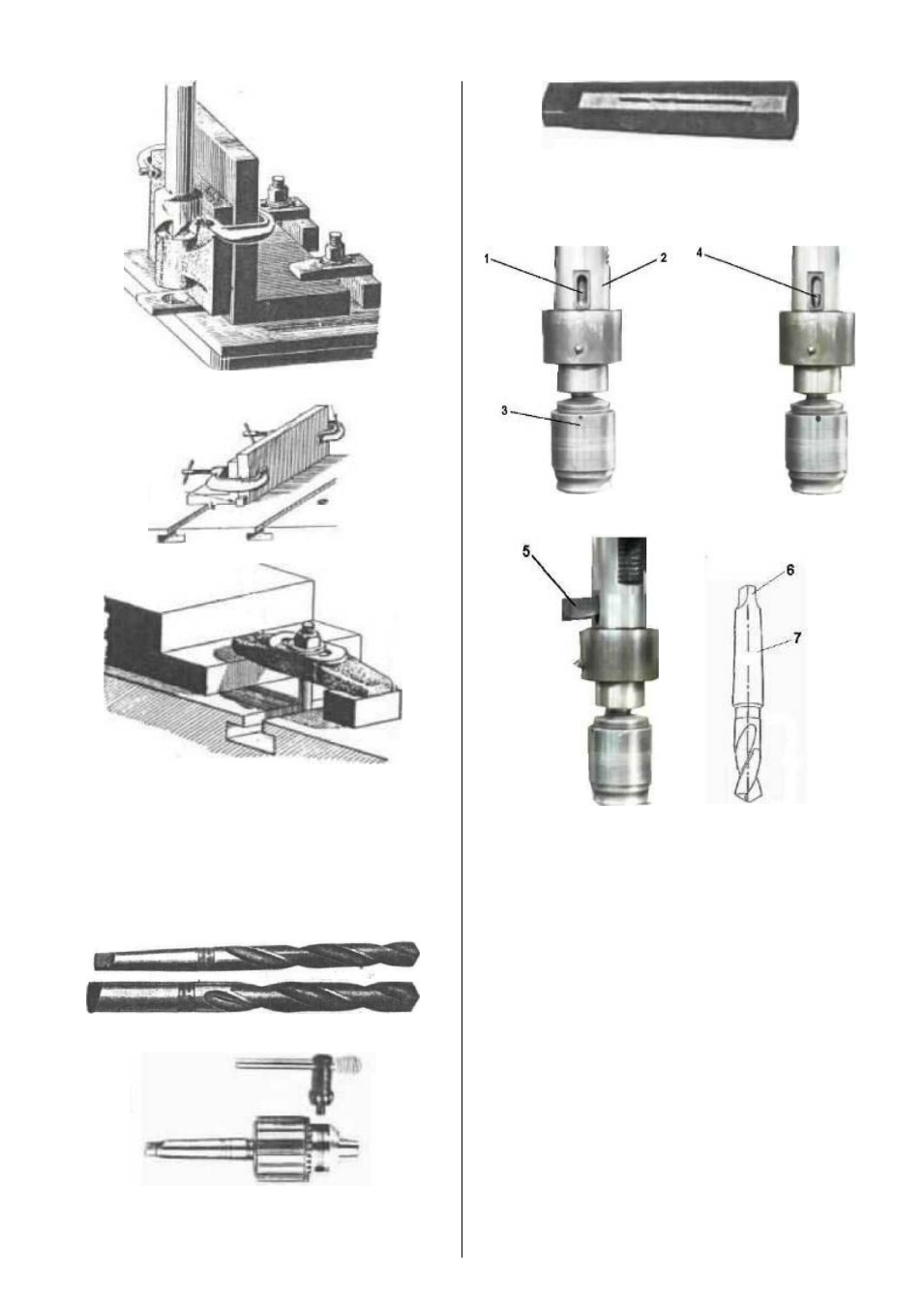

Установка и замена сверла
Свёрла бывают двух видов: сверло с прямой
рукояткой и сверло с конической рукояткой
(
Рис. a). Эти сверла зажимаются по-разному.
Прямое сверло фиксируется шпинделем, а
сверло с конической рукояткой фиксируется с
помощью втулки.
Рис. a
Рис. b
Рис. c
7.3.1 Монтаж и демонтаж сверлильной го-
ловы и оправки
Рис. а
Рис. b
Рис. c
Рис. d
1)
Вращающийся вал
2)
Втулка
3)
Оправка сверла
4)
Шток или зажим сверла
5)
Клин для демонтажа сверла
6)
Наконечник сверла
7)
Сверло
Демонтаж конического сверла и зажимов
сверлильной головы:
a.
Отодвиньте сверло или поднимите редук-
тор как можно выше.
b.
Отключите станок от сети.
c.
Наденьте перчатки.
d.
Вставьте толстый деревянный брусок под
сверло и сверлильную голову.
e.
Поверните рукоятку подачи по часовой
стрелке и опустите шпиндель до 150-200 мм
(Рис. а).
f.
Поворачивайте вращающийся вал от
втулки до тех пор, пока его не будет видно в
