инструкция по эксплуатации станка JET мод.JRD-720R
12

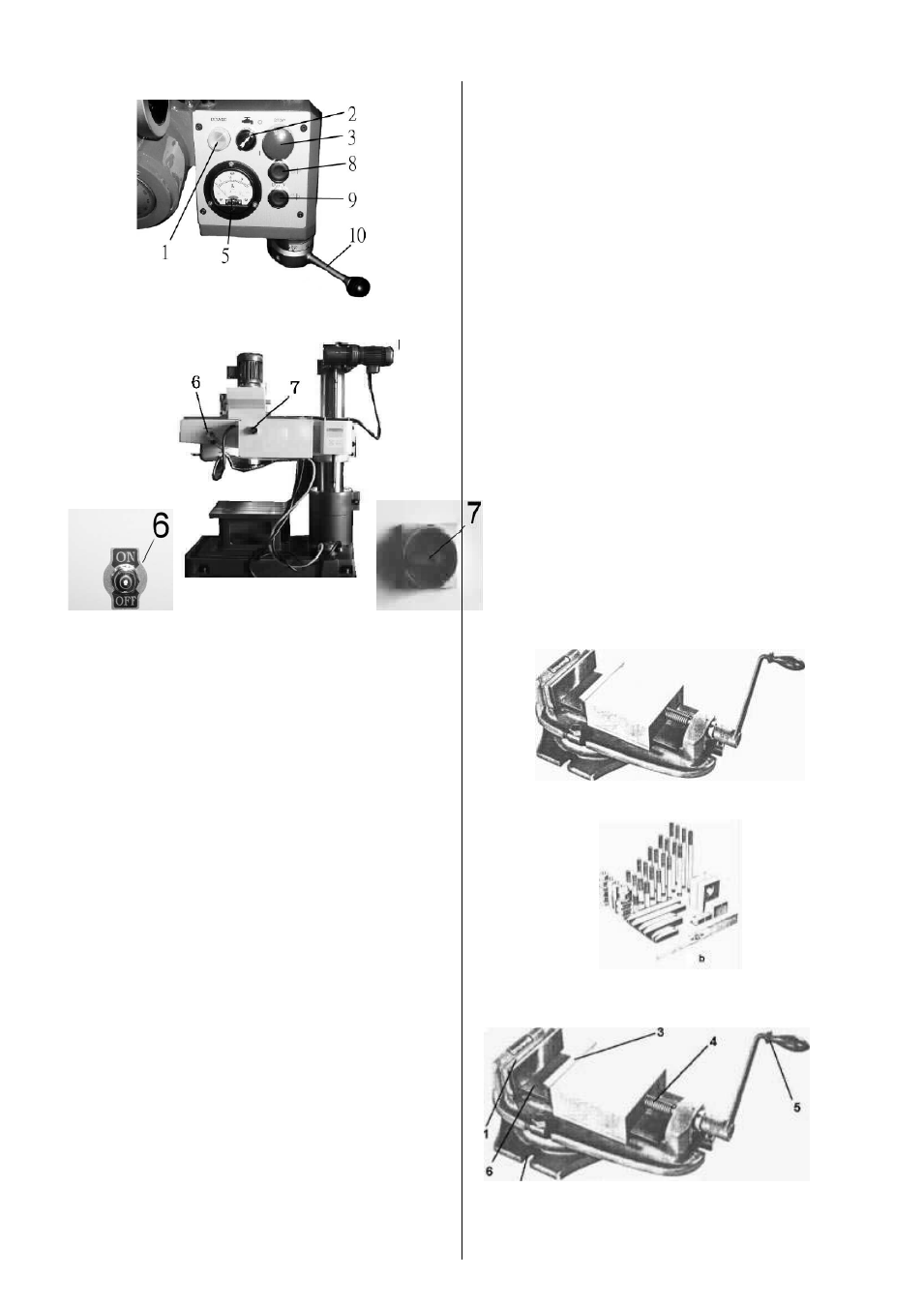

Исполнение 2. Вид сзади
1
Сигнальная лампочка источника питания
Когда станок включен в сеть, горит сигнальная
лампочка.
2
Выключатель подачи СОЖ
С помощью этого выключателя можно начать
или прекратить подачу смазки во время свер-
ления. Если температура обработки очень
высокая, сверло может быстро износиться.
СОЖ снизит температуру и продлит срок
службы сверла. Включите выключатель, что-
бы начать подачу смазки, и выключите, чтобы
остановить подачу. Интенсивность подачи
СОЖ контролируется регулировочной ручкой
подачи СОЖ.
3
Кнопка аварийного останова
Служит для остановки с танка, если во время
обработки возникли неисправности.
4
Рукоятка
Контролирует подъём консоли и направление
вращения шпинделя. На рукоятке 4 символа.
"SPDL.FOR
." означает, что шпиндель враща-
ется по часовой стрелке. "SPDL.REV." означа-
ет, что шпиндель вращается против часовой
стрелки.
"Arm UP
" означает поднять консоль. "Arm
Down" –
опустить консоль.
5
Амперметр
Чтобы для оператора было понятно, правиль-
но ли идет обработка.
6
Выключатель лампы
Для включения и выключения лампы местного
освещения.
7
Главный выключатель
Обеспечивает подачу электроэнергии от ис-
точника питания к станку.
8
Кнопка подъёма консоли
При нажатии на кнопку «UP» (ВВЕРХ) консоль
поднимается.
9
Кнопка опускания консоли
При нажатии на кнопку «DOWN» (ВНИЗ) кон-
соль опускается.
10
Переключатель направления вращения
шпинделя
«SPDL.FOR
.» означает, что шпиндель враща-
ется вперёд, «SPDL.REV.» означает, что
шпиндель вращается в обратную сторону.
7.2
Установка тисков
7.2.1 Общие указания
Для безопасной работы заготовку необхо-
димо крепко и правильно зафиксировать на
станке. Обычно для зажима заготовки ис-
пользуются тиски (Рис. а). В то время как у
тисков есть ограничение по размеру фикси-
руемой заготовки, универсальные прихваты
(Рис. b) можно использовать для зажима
больших заготовок, а также для заготовок,
которые сложно зафиксировать обычными
тисками. Комплект универсальных прихва-
тов включает Т-образные болты, прижимные
пластины, блоки с отверстиями, которые об-
легчают зажим заготовки.
Рис. a
Рис. b
7.2.2
Описание тисков и фиксация заготовки
1.
Неподвижная губка
2.
Крепёжная часть с Т-образным болтом и
гайками
3.
Подвижная губка
