инструкция по эксплуатации станка JET мод.JRD-720R
11
11
Регулировочная рукоятка глубины свер-
ления
Для регулировки положения главного индика-
тора и подачи.
12
Маховик
Для перемещения сверлильной головы вправо
или влево.
13
Стойка
Служит для опоры редуктора и консоли. Уста-
новлена на основании.
14
Кожух
Под кожухом расположен двигатель, который
предназначен для перемещения редуктора и
консоли вверх или вниз.
15
Главный двигатель
Приводит в движение шпиндель.
16
Консоль
Служит опорой редуктора, соединяется со
стойкой.
17
Рабочий стол
Стол коробчатого сечения, на котором зажи-
мается и устанавливается заготовка.
Благодаря столу сокращается расстояние ме-
жду заготовкой и сверлом.
18
Основание
Является центром тяжести станка. В основа-
нии хранится СОЖ. Если Вы не используете
рабочий стол, его можно использовать в каче-
стве опоры заготовки или в качестве основа-
ния. Канавки в поверхности стола очень удоб-
ны для зажима заготовки.
19
Шпиндель
В шпинделе установлены сверло, винторезная
головка, сверлильный патрон.
20
Регулировочная ручка СОЖ
Служит для контроля подачи СОЖ.
21
Распределительная коробка
Все элементы управления расположены в рас-
пределительной коробке.
22 Винт
Является направляющей консоли, которая
поднимается и опускается с помощью двига-
теля.
23
Насос подачи СОЖ
Насос подачи распределяет СОЖ из контей-
нера для смазки во время сверления и раста-
чивания.
24
Двигатель консоли
Служит для подъёма и опускания консоли по-
средством винта.
25
Переключатель скорости подачи
Переключатель необходим при выполнении
сверления или при автоматической подаче.
Переключатель служит для регулировки ско-
рости подачи в зависимости от материала и
типа сверла.
7.1.2

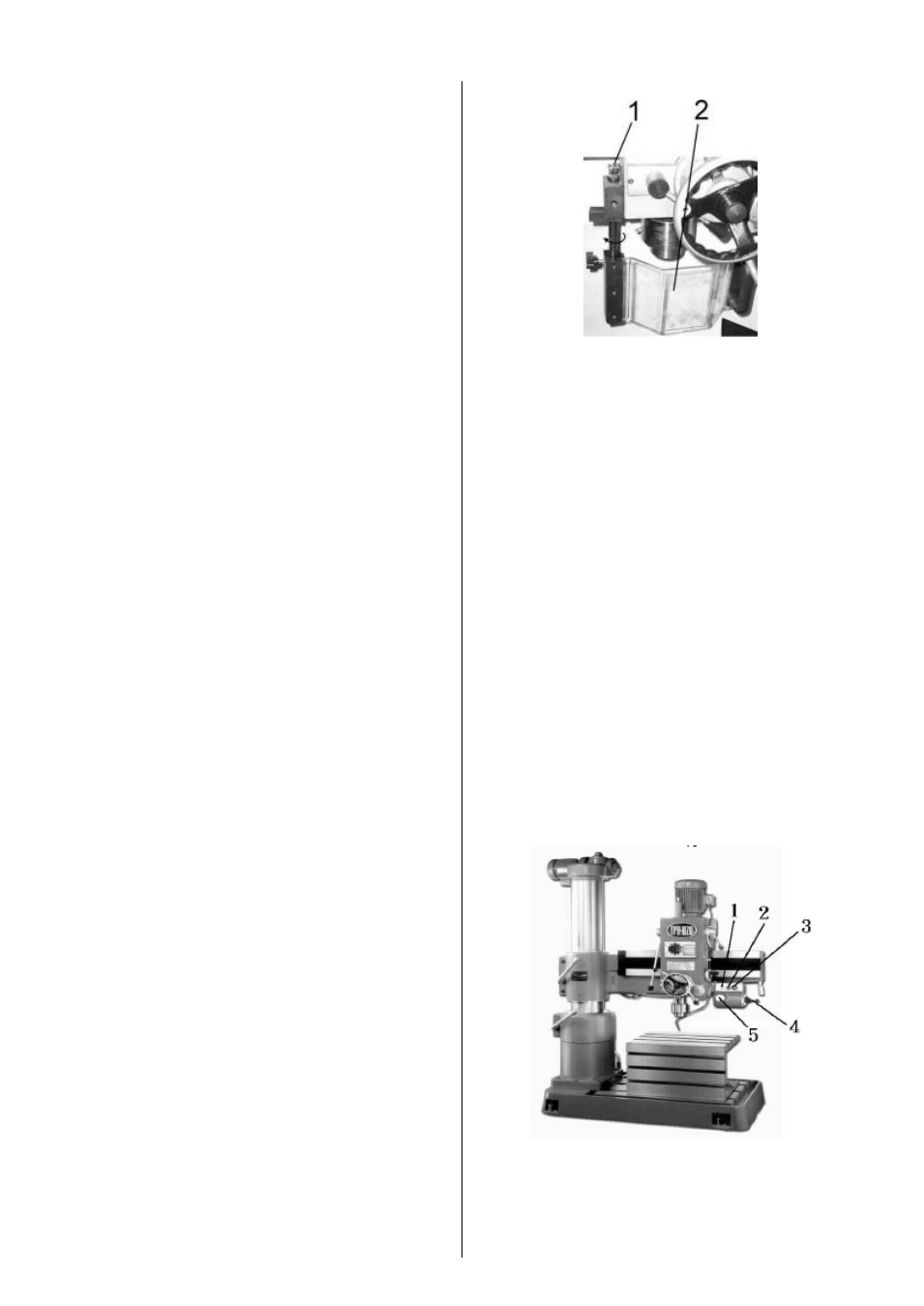

Защитные приспособления
1
Защитный кожух
Предназначен для того, чтобы стружка не раз-
леталась в стороны. Когда работает сверло,
кожух должен быть закрыт. Шпиндель должен
остановиться, если кожух открыт.
2
Концевой выключатель
Если защитный кожух открыт, концевой вы-
ключатель останавливает вращение шпинде-
ля. Если защитный кожух закрыт, шпиндель
работает.
Внимание:
1.
Когда Вы закрываете защитный кожух
(1 на Рис.), концевой выключатель (2 на Рис.)
подаёт сигнал разрешить вращение шпинде-
ля. Следовательно, на станке можно рабо-
тать.
2.
Когда Вы открываете защитный кожух
(1 на Рис.), концевой выключатель (2 на Рис.)
концевой выключатель немедленно останав-
ливает шпиндель.
7.1.3 Описание выключателей
Выключатели для JRD-720R
Исполнение 1. Вид спереди
