инструкция по эксплуатации станка JET мод.JRD-720R
10
Электропитание: переменный ток
±10 % 1Ф 50/60Гц±1Гц
Ёмкость
электро-
оборудо-
вания
(
КВА)
Пункт
Модель
Площадь контакта
фазы, которая под-
ключена к обору-
дованию (мм
2
)
Номиналь-
ный ток
(A)
380V
PE
380V
JRD-720R 2
2
3.62
5.935
6.4
Пробный запуск после установки
a.
Включите станок.
b.
Нажмите кнопку аварийного останова.
Станок должен немедленно остановиться.
c.
Снова включите станок.
d.
Убедитесь, что двигатель работает рав-
номерно. Если обнаружите какие-либо непо-
ладки, поменяйте положение двух проводов
из трех L1, L2 и L3.
e.
Проверьте, все ли механизмы работаю
правильно.
6.5
Демонтаж станка
Демонтаж станка – это операция противопо-
ложная монтажу.
7.
РАБОТА СТАНКА
7.1. Описание станка

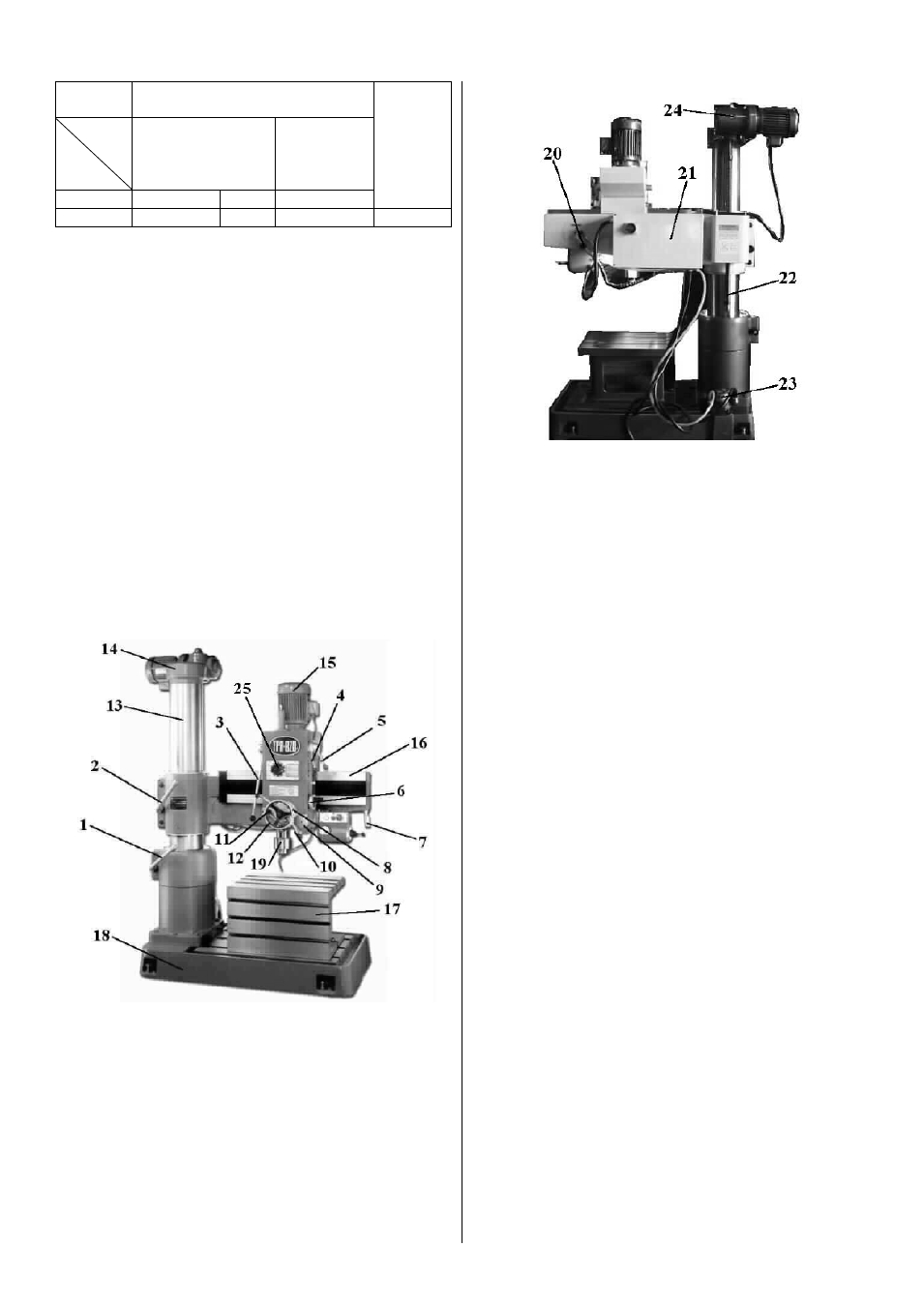

Вид станка JRD-720R спереди.
Вид станка JRD-720R сзади.
1
Стопорная рукоятка стойки
Для фиксации положения консоли на стойке.
Установите консоль под необходимым углом и
зафиксируйте с помощью стопорной рукоятки.
2
Стопорная рукоятка консоли
Для фиксации положения консоли. После пе-
ремещения консоли вверх или вниз до нужной
высоты зафиксируйте консоль при помощи сто-
порной рукоятки.
3
Стопорная рукоятка сверлильной головы
Для фиксации горизонтального положения
шпинделя и коробки передача на консоли. По-
сле перемещения шпинделя влево или вправо
зафиксируйте шпиндель при помощи стопор-
ной рукоятки.
4
Регулировочная ручка: 3 скорости
Для регулировки частоты вращения шпинделя.
3 скорости шпинделя.
5
Регулировочная рукоятка: 2 скорости
Для выбора диапазона скорости: от высокого
до низкого. В сочетании с регулировочной руч-
кой (4) на станке 6 скоростей.
6
Маховик для перемещения сверлильной
головы
Является индикатором автоматической подачи
резца. Вращается во время подачи резца.
7
Рукоятка поворота консоли
Не требует большой физической силы. Это
самый безопасный метод поворота консоли.
8 Главный индикатор
Показывает глубину сверления. Предел шка-
лы менее 100 мм.
9 Дополнительная шкала
Поможет получить более точные измерения,
если главный индикатор недостаточно точный
для сверления необходимого отверстия. Пре-
дел шкалы менее 220 мм.
10 Рычаг выключения подачи
Служит для включения и выключения автома-
тической подачи резца.
