11.3: Спецификация концевых и безконтактных выключателей
PART NO. TECHICAL DATA SUPPLIER SUPPLIERS REFERENCES
Remark
------------------------------------------------------------------------------
1
S21
15A 125VAC
TEND
UL, CSA
2
S22
15A 125VAC
TEND
UL, CSA
3
B1
12-24VDC 100mA
F.T.C
PL-5P (PROXIMITY)
4
B2
12-24VDC 100mA
F.T.C
PL-5P (PROXIMITY)
5
S23
15A 125VAC
OMRON
Z15G1308
UL, CSA
6
B5
12-24VDC 100mA
F.T.C
PL-4P (PROXIMITY)
11.4: Спецификация мотора
PART NO. TECHICAL DATA SUPPLIER SUPPLIERS REFERENCE
Remark
------------------------------------------------------------------------------
1
M2
3HP 380/50HZ
2
M1
5HP 380/50HZ 6P
3
M5
80W 220V 6P
4
M4
1/4 HP 380/50HZ 6P
5
M6
DC 2A
VEXTA
PK296-01A
6
M7
110V PUMP
110V PUMP
7
Y2
DC24V SOL
D24 (DC24V)
8
Y3
DC24V SOL
D24 (DC24V)
9
M1
10HP 380/50 HZ 6P
11.5: Проверка и эксплуатация
1.

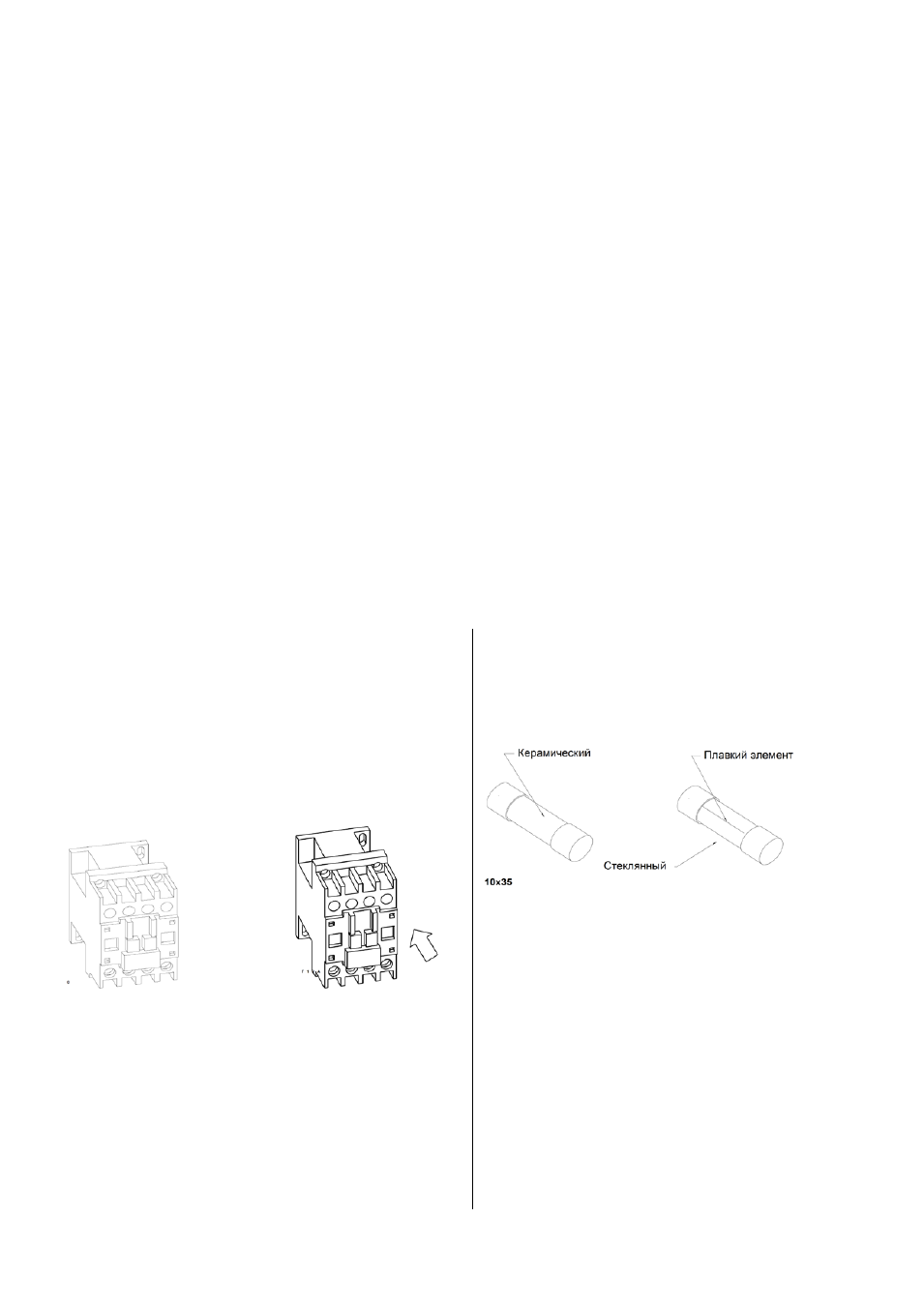

Визуально проверить работу магнитного вы-
ключателя
Проверка
1)
Проверить визуально:
<
Магнит выключен>
Когда магнитный выключатель будет включен,
подпружиненный подвижный контакт и корпус
реле будут на одной высоте.
<
Магнит включен>
Когда магнитный выключатель будет выключен,
подпружиненный подвижный контакт будет вы-
ступеть примерно на 4 мм из корпуса реле.
ПОМНИТЕ: Может быть такая ситуация, когда
флажок опорная пружина отошел несмотря на
то, что магнитный пускатель отключен. Пыль или
иное инородное тело, попавшее между контак-
тами или подвижными частями, может быть при-
чиной плохого контакта.
2.
Проверка предохранителей
В керамическом предохранителе плавкий эле-
мент не виден.
Если есть сомнения в работоспособности кера-
мического предохранителя, его можно проверить
только с помощью мультиметра.
В предохранителе со стеклянной трубкой виден
плавкий элемент.
