инструкция по эксплуатации станка JET модели JPSG-1020AH, JPSG-1224AH
24
6.7 Движение стола (Продольное перемеще-
ние)
1.
Перемещение стола осуществляет гидравли-
ческая система. Стол перемещается равномерно
и плавно.
2.
По соображениям безопасности имеется две
блокировки включения гидравлической системы:
Блокировка 1:
Запуск гидравлической системы может осущест-
вляться только после включения электромагнит-
ного пола стола, в положении «ВКЛ.». Эта бло-
кировка, препятствует незакрепленным деталям
соскальзывать с магнитного стола станка, если
оператор забыл включить электромагнитное по-
ле перед шлифованием.
Блокировка 2:
Поверните рукоятку регулировки скорости стола
в положение «ВЫКЛ.», это позволит запустить
гидравлическую систему.
3.

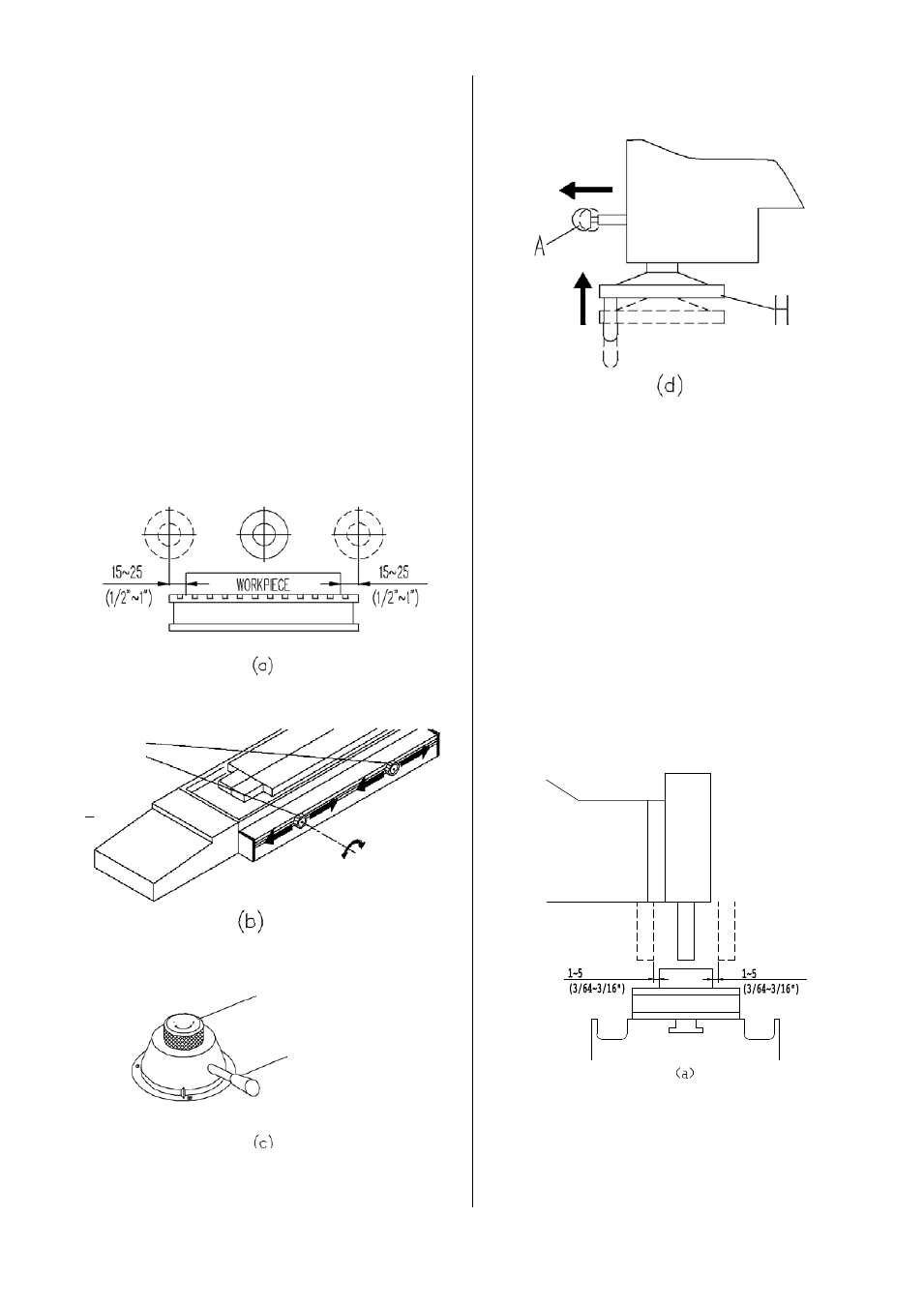

Оптимальное значение недобега и перебега
шлифовального круга составляет 15-25 мм
(
Рис.а).
Продольное перемещение стола регулируется
двумя переставляемыми упорами В (Рис.b).
.
4. Чтобы переместить стол маховиком, вытащи-
те A и удерживая его, нажмите и вращайте ма-
ховик (Рис.6.7d). Чтобы расцепить маховик, вы-
тащите его. Не забудьте отжать маховик после
его использования
.
6.6
Перемещение каретки (поперечное пере-
мещение)
1. Движение каретки осуществляет винт шарико-
винтовой пары и электродвигатель постоянного
тока, управляемые контроллером PC, попереч-
ное перемещение может осуществляться вруч-
ную с помощью маховика. Автоматический шаг
подачи при шлифовании и регулировка постоян-
ной скорости подачи в зависимости от условий
обработки осуществляется на контрольной па-
нели.
2.a
. Для лучшей обработки (точность, плоскост-
ность) это важно для шлифования, чтобы обра-
ботать оба края деталей рекомендуется учиты-
вать заход и выход шлифовального круга 1-5 мм
(Рис.а).
2.b.
Необходимое поперечное перемещения
стола регулируется двумя переставляемыми
упорами (DOG) (Рис.b).
ОТКРЫТ
ЗАКРЫТ
В
Перемещение стола
ВКЛ./ВЫКЛ.
Плавная регулировка
скорости стола
маховик
нажать
тянуть
