инструкция по эксплуатации станка JET модели JPSG-1020AH, JPSG-1224AH
28

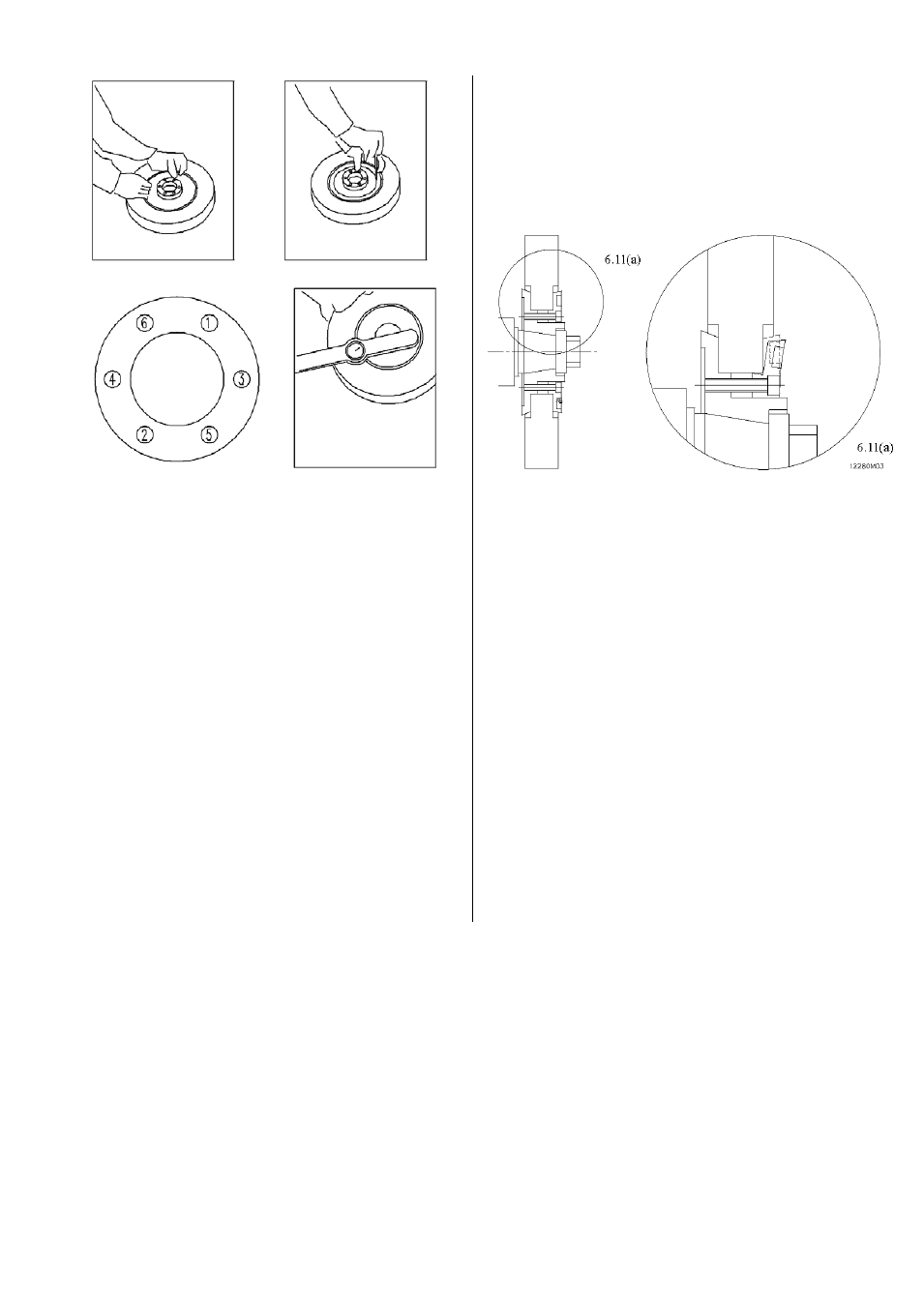

Рис.6.11.(7,8)
Рис.6.11.(9,10)
(h)
Затяжка
В соответствии с Рис.6.11.10, используйте дина-
мометрический ключ, затяните винты фланца.
Сначала закрутите винты с усилием 2/3 от реко-
мендуемого, немного подтяните во второй и
окончательно затяните в третий подход.
Информацию по расчету необходимого крутяще-
го момента можно найти в специализированной
литературе. Быстрота и точность установки
шлифовального круга на фланце достигается
только в результате практического опыта и по-
лучения навыков.
Основные принципы этой операции:
1. Не устанавливайте фланец неправильным
способом Рис.6.11.11.
2. Пожалуйста, проверьте пункт 6.11. (A), уста-
новка круга на фланце.
3.
Очистите перед сборкой сопрягаемые поверх-
ности круга и фланца. Отрегулируйте зазор ме-
жду кругом и фланцем, сделайте его равномер-
ным по всей длине окружности перед тем, как
зафиксировать круг.
4. Используйте динамометрический ключ для
создания соответствующего усилия затяжки вин-
тов. Выполняйте затяжку винтов в указанной на
схеме последовательности за несколько прие-
мов.
5.
Если усилие затяжки очень мало, шлифоваль-
ный круг будет проскальзывать на фланце, что
может разрушить круг и нанести травмы.
Рис.6.11.11
6. Если усилие затяжки чрезмерно, это приведет
к деформации фланца и его неспособности сжи-
мать круг, и, как следствие, разрушение круга.
7.
При работе наклейки на кругах могут впиты-
вать воду и размываться через некоторое время.
Рекомендуем через 1-2 дня после начала экс-
плуатации круга, подтянуть винты фланца. Если
вы не хотите этого делать – удаляйте наклейки с
кругов перед их установкой.
ПРЕДУПРЕЖДЕНИЕ:
НА ОБЕИХ СТОРОНАХ ШЛИФОВАЛЬНЫХ КРУ-
ГОВ ИМЕЮТСЯ ДВА ЛИСТА ВПИТЫВАЮЩЕЙ
БУМАГИ, ИСПОЛЬЗУЕМОЙ В КАЧЕСТВЕ ГИБ-
КОЙ ПОДУШКИ МЕЖДУ КРУГОМ ФЛАНЦЕМ.
