инструкция по эксплуатации станка JET модели JPSG-1020AH, JPSG-1224AH
22
(16)
Проверьте, что регулировочные винты
обеспечивают положение стола в пределах
0,02/1000 мм.
(17)
Проверьте, закрыта ли крышка шлифоваль-
ного круга.
5.7.1:
Демонтаж станка
Демонтаж станка выполняется в обратной по-
следовательности монтажа.
6.
РАБОТА НА СТАНКЕ

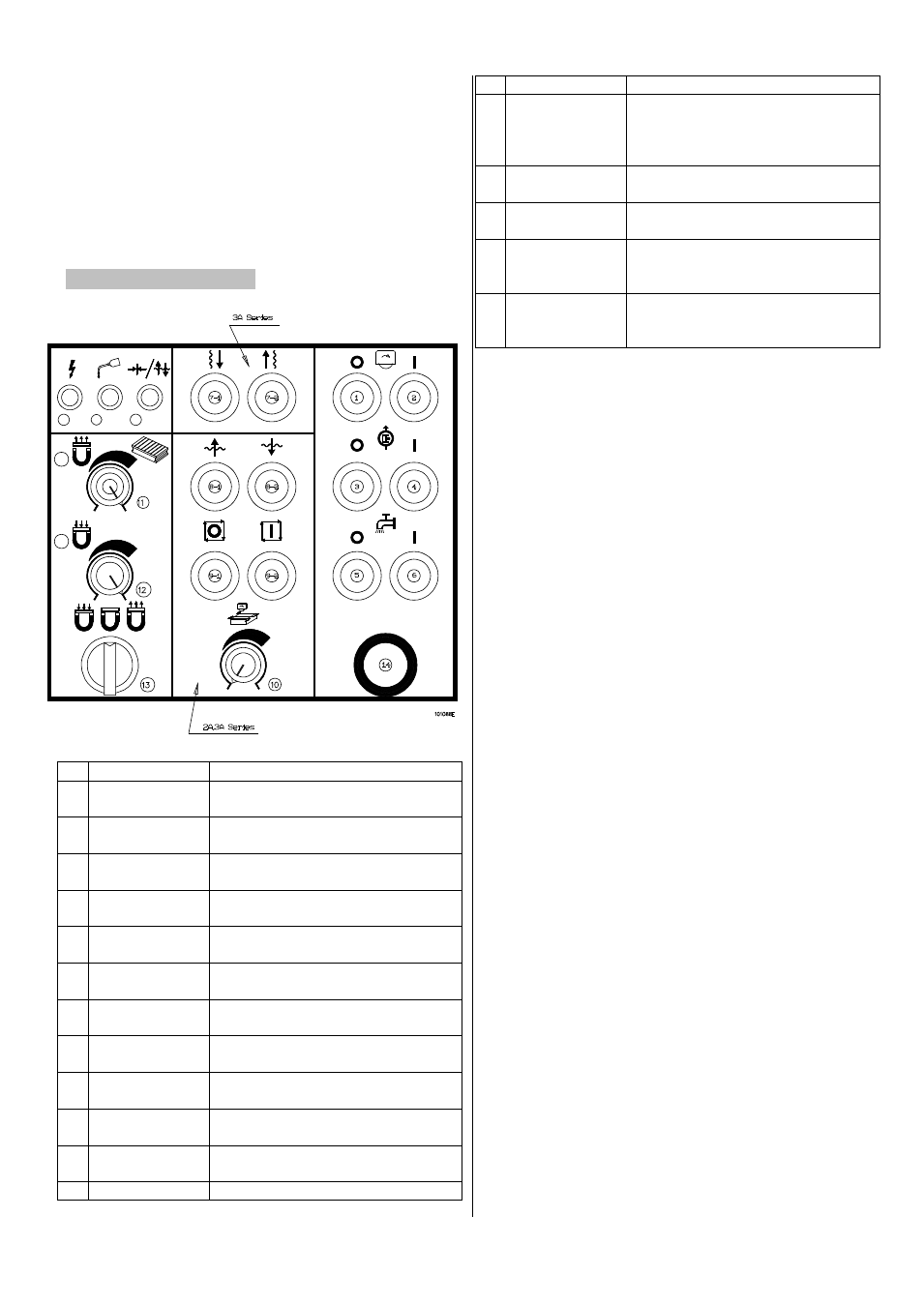

6.1 Панель управления
№ Артикул Описание
1
РВ3
С-36-25R1B
Кнопка останова шпинделя
отключает вращение
2
РВ2
С30-25G-24V
Кнопка включения шпинделя
включает вращение
3
РВ7
С36-25R1В
Отключение гидросистемы
отключает гидронасос
4
РВ6
С30-25G24V
Включение гидросистемы
включает гидронасос
5
РВ5
С36-25R1B
Отключение подачи СОЖ
отключает насос СОЖ
6
РВ4
С36-25G24V
Включение подачи СОЖ
включает насос СОЖ
7-1 SW4-2
С101-PW2A
для других моделей
7-2 SW4-1
С101-PW2A
для других моделей
8-1 SW2-2
C101-PW2
Ускоренное перемещение
включение
8-2 SW3-2
С36-25G24VR
Ускоренное перемещение
выключение
9-1 SW2-1
С101-PW2
Ручная поперечная подача
9-2 SW2-2
Автоматическая поперечная
С101-PW2 подача
10 VR2
С79-VR105A
Плавная регулировка попереч-
ной подачи
выбор значения шага попереч-
ной подачи в автом. режиме
11 VR3
V99-VR500KB
Регулировка размагничивания
стола
12 VR4
C99-VR50KB
Регулировка намагничивания
стола
13 SW1
C93-30SW2A1B
Режим работы магнитного стола
(намагничивание-отключен-
размагничивание)
14
РВ1
С23-25R1B
Кнопка аварийного останова
останавливает моторы и все
функции станка
6.3
Работа шлифовального станка
Требования к работе подходят для любых плос-
кошлифовальных станков. Необходимо иметь
представление о последовательности действий
при работе на станке. Следуйте пошагово тре-
бованиям инструкции, чтобы иметь представле-
ние о правильных приемах работы и благопо-
лучной эксплаутации станка. Запоминайте все
действия.
6.3
.1 Операционные меры безопасности
#
Знать, как остановить станок до начала работы
на нем.
#
Остановить станок немедленно, если происхо-
дит что-то нехарактерное.
#
Никогда не превышайте допустимые возмож-
ностями станка величины срезаемого слоя.
#
Никогда не пытайтесь шлифовать вручную.
#
Не используйте фланцы шлифовального круга,
не проверив их совместимость с Walter Meier AG
#
Все защитные приспособления и кожухи долж-
ны быть установлены на своих местах, дверцы
шкафов закрыты.
#
Запрещается просовывать руки в рабочую зону
станка при двигающемся столе и/или вращаю-
щемся шпинделе.
#
Отключите станок от сети питания, если необ-
ходимо покинуть рабочее место.
#
Не обрабатывайте материалы не предназна-
ченным для этого шлифовальным кругом.
Примечание: Непреднамеренное использование
Ни в коем случае станок не должен использо-
ваться, для шлифования нижеперечисленных
материалов, поскольку в процессе обработки
возможно возникновение ядовитых паров, пыли
или самовоспламеняющиеся отходов:
Углерод, сплавы Магния, Пластмассы, Керамика,
легковоспламеняющиеся жидкости, шлифование
без применения СОЖ.
