инструкция по эксплуатации станка JET модели JPSG-1020AH, JPSG-1224AH
15

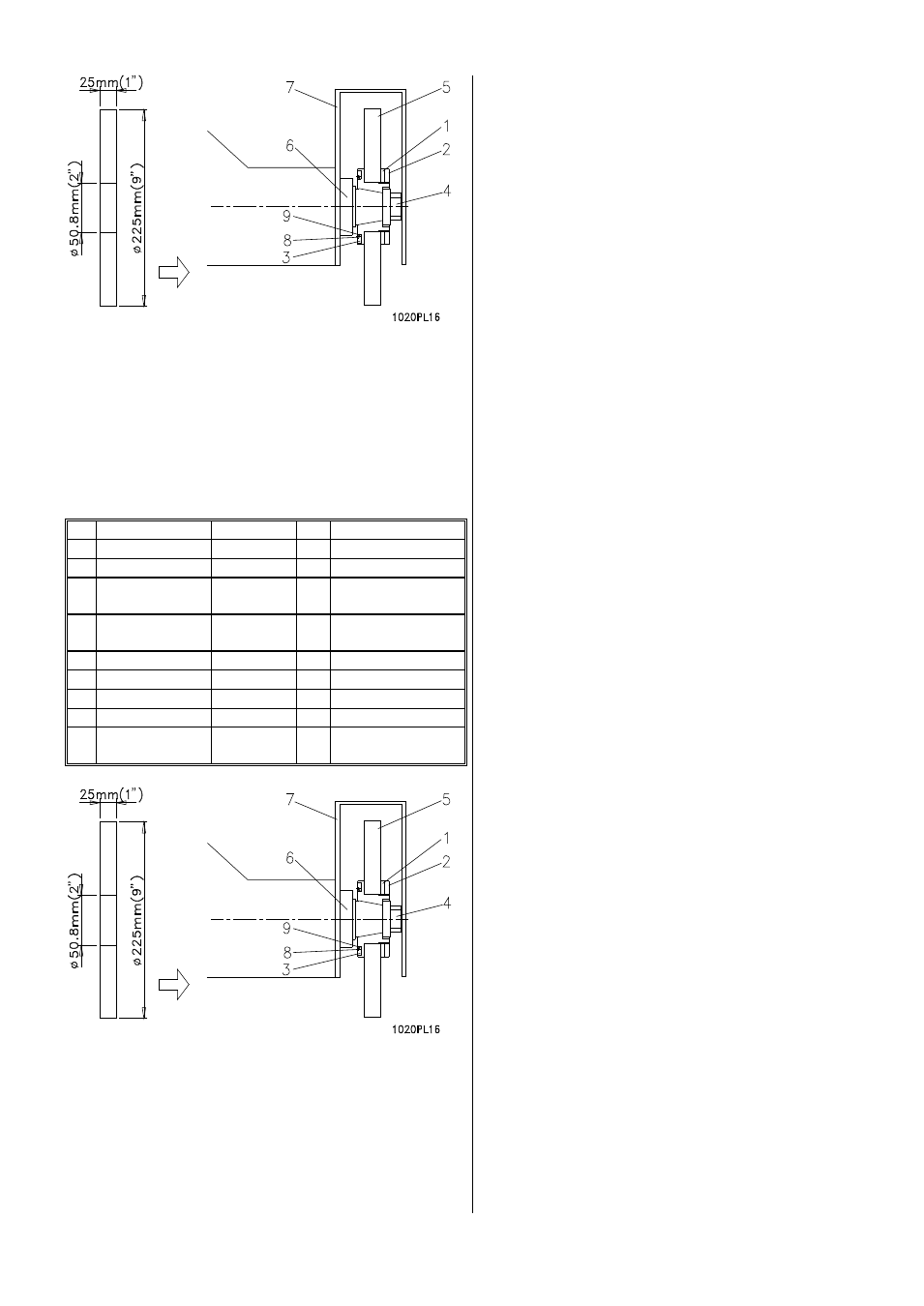

2.9 Спецификация шлифовального круга и
шпинделя
(
1) Спецификация круга:
Наружний диаметр: Ø305 мм
Внутренний диаметр: Ø76,2 мм
Ширина: 31,75 мм
Скорость вращения круга около 1650 м/мин.
(2)
Фланцы соответствуют ISO-R666.
№ Описание
№ детали кол Примечание
1
Фланец
№251018L 1
2
Блок фланца №251019L 1
3
Балансировоч
ный блок
№251021L 3
4
Гайка фланца №251016L 1 М16х1,5,левая
резьба
5
Шлифкруг
габариты
1 255/31.75
/19 мм
6
Шпиндель
№2511L
1
7
Кожух круга
№2512L
1
Толщина 3 мм
8
Винт
3 M4x0.7Px4L(
мм)
9
Шарик
3
Твердость:
60HRc, 4
мм
2.10
Технические характеристики станка
JPSG-1020AH
Размер стола ....................................... 254х508 мм
Макс. продольное шлифование ................. 508 мм
Макс. поперечное шлифование ................. 280 мм
Макс. расстояние ось шпинделя-стол ....... 500 мм
Размер магнитного стола .................... 250х500 мм
Продольное перемещение стола:
-
гидравлическое ......................................... 580 мм
-
ручное ........................................................ 620 мм
Скорость движения стола .................... 5-20 м/мин
Поперечное перемещение стола:
-
автоматическое ступенчатое .................. 1-13 мм
-
максимальное автоматическое ................ 270 мм
-
максимальное ручное ............................... 300 мм
-
перемещение за оборот маховика .............. 5 мм
-
цена деления нониуса ............................. 0,02 мм
Вертикальное перемещение суппорта:
-
ускоренное перемещение ................. 150 мм/мин
-
перемещение за оборот маховика .............. 1 мм
-
цена деления нониуса ........................... 0,005 мм
Шлифовальный шпиндель:
-
частота вращения ............................ 2850 об/мин
-
мощность ................................................. 2,25 кВт
Размер шлифовального круга:
-
стандартный ............................. 203х19х31,75 мм
-
максимальный .......................... 203х25х31,75 мм
Размеры упаковки ................. 2140х1850х2020 мм
Масса станка (примерно) ............................ 1810 кг
JPSG-1224AH
Размер стола ....................................... 300х600 мм
Макс. продольное шлифование ................. 600 мм
Макс. поперечное шлифование .................. 300 мм
Макс. расстояние ось шпинделя-стол ........ 585 мм
Размер магнитного стола .................... 300х600 мм
Продольное перемещение стола:
-
гидравлическое ......................................... 650 мм
-
ручное ........................................................ 730 мм
Скорость движения стола .................... 5-20 м/мин
Поперечное перемещение стола:
-
автоматическое ступенчатое .................. 1-19 мм
-
максимальное автоматическое ................ 310 мм
-
максимальное ручное ............................... 340 мм
-
перемещение за оборот маховика .............. 5 мм
-
цена деления нониуса ............................. 0,02 мм
Вертикальное перемещение суппорта:
-
ускоренное перемещение ................. 150 мм/мин
-
перемещение за оборот маховика .............. 1 мм
-
цена деления нониуса ........................... 0,005 мм
Шлифовальный шпиндель:
-
частота вращения ............................ 1450 об/мин
-
мощность ................................................. 3,75 кВт
Размер шлифовального круга:
-
стандартный ............................... 304х31х76,2 мм
-
Размеры упаковки ............... 2140х1930х2080 мм
Масса станка (примерно) ............................ 1990 кг
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Производитель оставляет за
собой право на изменение конструкции и
комплектации оборудования без уведомления
потребителя.
