4.
Пожалуйста, утилизируйте отработанные
СОЖ и масла в соответствии с требованиями
действующего законодательства.
5. Когда Вы замените старую СОЖ в баке,
пожалуйста, подключите сначала насос подачи
СОЖ для перекачки к другому резервуару
шлангом В.
5.6
Подключение к сети
Пожалуйста, проверьте напряжение и частоту
согласно пункта 3.2 инструкции. Подключите пи-
тание гидравлической системы, системы подво-
да СОЖ и электромагнитной системы.
Максимальное потребление электроэнергии 6,5
КВА. Пожалуйста, используйте формулу, чтобы
вычислить электрический ток:
KVA x 1000 А: Электрический ток
A =
────── (АМПЕР) V: напряжение
V x
√3 KVA: Полный расход энергии
Отношение напряжения, полного расхода энер-
гии и электрического тока.
Для напряжения 380В необходим ток:
3,75 кВт….15А; 5,6 кВт….20А; 7,5 кВт….30А
Пожалуйста, проверьте местный закон о разме-
ре линии электроэнергии. Если нет никакой ли-
нии PE в сети питания, пожалуйста, используйте
заземленную медную полосу. Сопротивление
заземления должно составить 100 ОМ. Пожа-

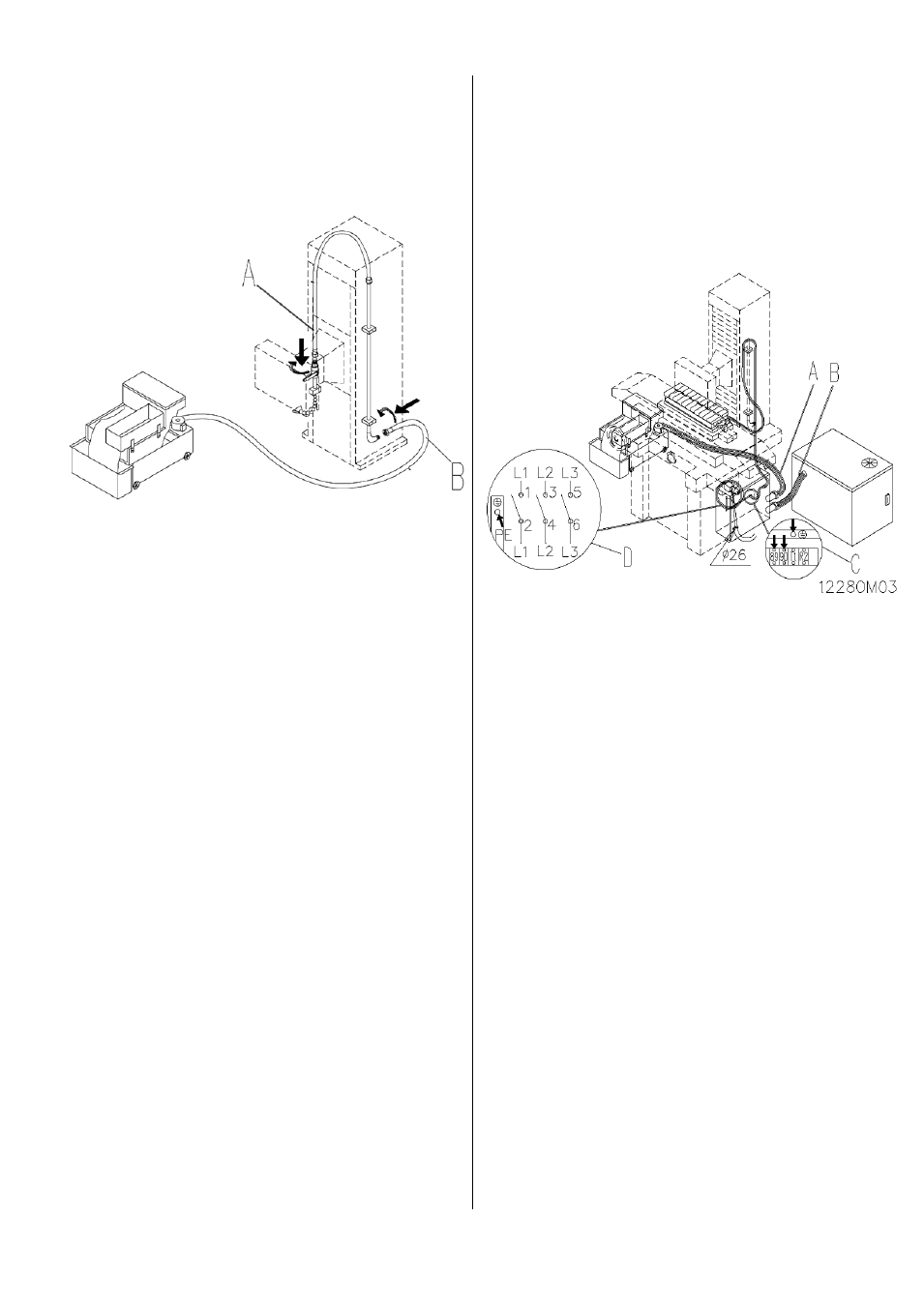

луйста, проверьте рисунок ниже, чтобы подклю-
чить кабели питания.
1.
Подключите кабель питания системы СОЖ
(A),
разъем маркирован _А_.
2.
Подключите кабель питания гидравлической
системы (B), разъем маркирован _B_.
3.
Подключите кабель электромагнитного стола
(C),
к контактам (89), (90) в электрической
коробке, постоянное напряжение составляет
110В.
4.
Подключите кабель внешнего питания (D) к
контактам L1, L2, L3, PE. Не соединяйте ней-
тральную линию с контактом PE. Если у Вас нет
линии PE, пожалуйста, установите заземленную
медную полосу вместо этого.
5.
Проверка правильности подключения фазы:
шпиндель должен вращаться по часовой стрел-
ке, когда Вы нажмете на кнопку пуска шпинделя,
или если Вы нажмете на кнопку включения насо-
са СОЖ, то она должна политься......и т.д. Это
все признаки правильного подключения фазы.
Если фаза подключена не правильно, нажмите
кнопку аварийного отключения питания немед-
ленно и выключите главный выключатель. Затем
переставьте контакты L1 и L3.
5.7 Перепроверьте перед началом работы
Для Вашей безопасности, пожалуйста, проверь-
те следующие шаги, прежде, чем начать рабо-
тать в первый раз.
(1)
Залейте достаточный объем масла в резер-
вуар для смазки.
(2)
Залейте достаточный объем масла для гид-
равлической системы в бак.
(3)
Залейте достаточный объем СОЖ в бак.
(4)
Снимите фиксаторы стола станка.
(5) Удалите всю транспортную и антикоррозий-
ную смазку на станке.
(6)
Удалите весь впитывающий гель со станка.
(7)
Подключите кабели питания гидравлической
системы к электрической сети станка.
(8)
Подключите кабели питания системы СОЖ к
электрической сети станка.
(9)
Подключите кабели питания электромагнит-
ного стола к электрической сети станка.
(10) Удостоверьтесь, что регулятор скорости
стола находится в положении ВЫКЛ.
(11)
Проверьте положение кнопки АВАРИЙНОГО
ВЫКЛЮЧЕНИЯ (E-STOP).
(12)
Проверьте установку шлифовального круга
на шпинделе станка.
(13)
Проверьте соответствие напряжения и час-
тоты.
(14)
Проверьте силовые кабели питания.
(15)
Проверьте фазировку подключения.
