инструкция по эксплуатации станка JET модели JPSG-1020AH, JPSG-1224AH
12
F
. Инструкция по безопасности и средствам
личной защиты:
1.Не включайте станок при снятой защите
шлифовального круга.
2.Не применяйте изношенные или незатянутые
оправки.
3.
Не касайтесь руками или телом вращающихся
или перемещающихся узлов станка,
электрических проводов и разъемов.
4.Не оставляйте без присмотра работающий в
автоматическом режиме станок.
5.
Не устанавливайте на станке детали
размерами больше допустимых.
6.Одевайте защитные очки и обувь.
7.Проверяйте установочные фланцы,
шлифовальный круг, заготовку и режимы
шлифования.
8.Содержите рабочую зону и пространство около
станка в чистоте и порядке.
9.Отключайте станок когда уходите.
10.Немедленно отключайте станок, если что-то
случилось.
G
. Ящик гидросистемы
Напряжение: ___ В
Мотор: 2,25 кВт / 6 Р
Производительность: 35 л/мин 50Гц
Рабочее давление: 15-18 кг
Объем бака: 95 л
Масса бака: 92 кг
Масса общая: 225 кг
Рекомендованное гидравлическое масло
ESSO: UNIVIS 32 BP: ENERGO SHF32
SHELL: TELUS 32 TOTAL: EQUIVIS ZS 32
MOBIL: D.T.E. 24 SHOWA: A-R32
CASTROL: HYSPIN, AWH 32
Памятка при замене масла
1.
Слейте масло с помощью помпы
2.Слейте масло из бака, открутив сливные винты.
Не сливайте масло через сливные винты (А), при
полном баке!
H.
Схема строповки Масса: 1810 и 1990 кг
I
. Бак для СОЖ
Спецификация:
Насос: 0,1 кВт / 3Р
Производительность: 26 л/мин
Объем бака: 130 л
Масса бака: 100 кг
Масса общая: 220 кг
Рекомендуемые бренды СОЖ
SUN, SHOWA, ESSO, BP, SHELL, MOBIL, CA-
STROL, ARAL…
ВНИМАНИЕ:
1.Слейте СОЖ с помощью помпы
2.Слейте СОЖ через сливные отверстия
Установите бак на нескользящие опоры или бло-
ки, каждый раз после очистки.
2.6
Потенциальные опасные зоны
Этот станок предназначен для обработки шли-
фованием стальных деталей, и имеет много
электрических устройств и электрического обо-
рудования. Запрещается открывать защитные
крышки и экраны, а также находится в опасной
близости от них при работе или обслуживании
станка.

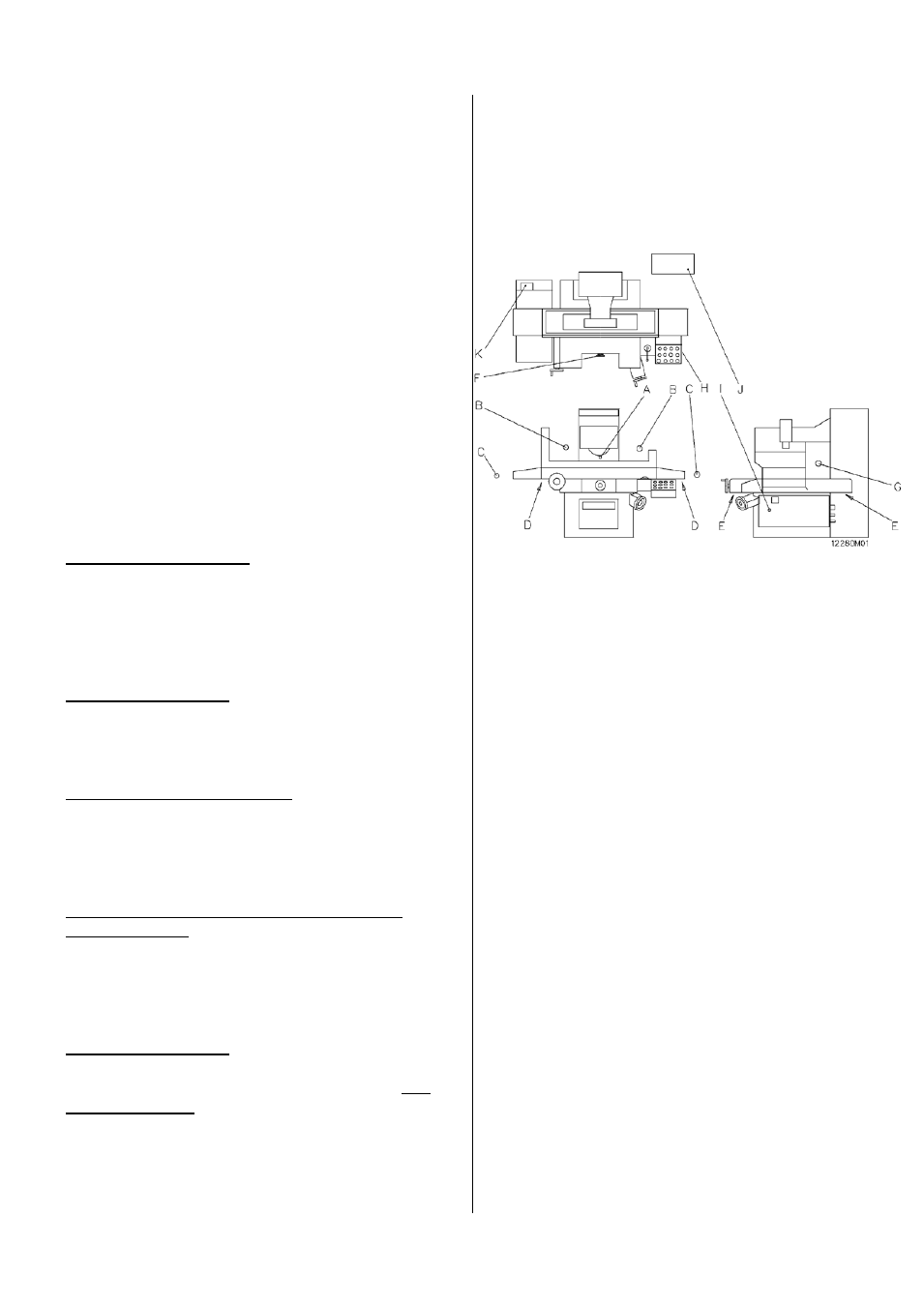

Опасные зоны станка
А.Риск порезаться:
Рука в зоне резания вращающегося на шпинде-
ле шлифовального круга.
В.Риск удариться:
Удар по голове в рабочей зоне столом станка.
С.Риск прижатия:
Двигающийся стол может прижать проходящего
человека.
D.
Риск удара:
Удар по голове двигающимся столом.
Е.Риск прижатия:
Рука в зоне перемещения салазок стола.
F
.Риск захвата одежды:
Незастегнутая или свободная одежда может по-
пасть между подвижными частями станка.
G
.Риск прижатия:
Перемещение шпиндельной головки.
Н.Риск удара током:
Если оператор без соответствующей подготовки
откроет пульт управления.
I
.Риск удара током:
Если оператор без соответствующей подготовки
откроет электрошкаф.
J
.Риск удара током:
Если оператор без соответствующей подготовки
снимет крышку мотора или соединительные
провода или крышку электромагнита масляного
бака.
K
.Риск удара током:
Если оператор без соответствующей подготовки
откроет крышку клеммной коробки бака СОЖ.
