инструкция по эксплуатации станка JET модели JPSG-1020AH, JPSG-1224AH
18

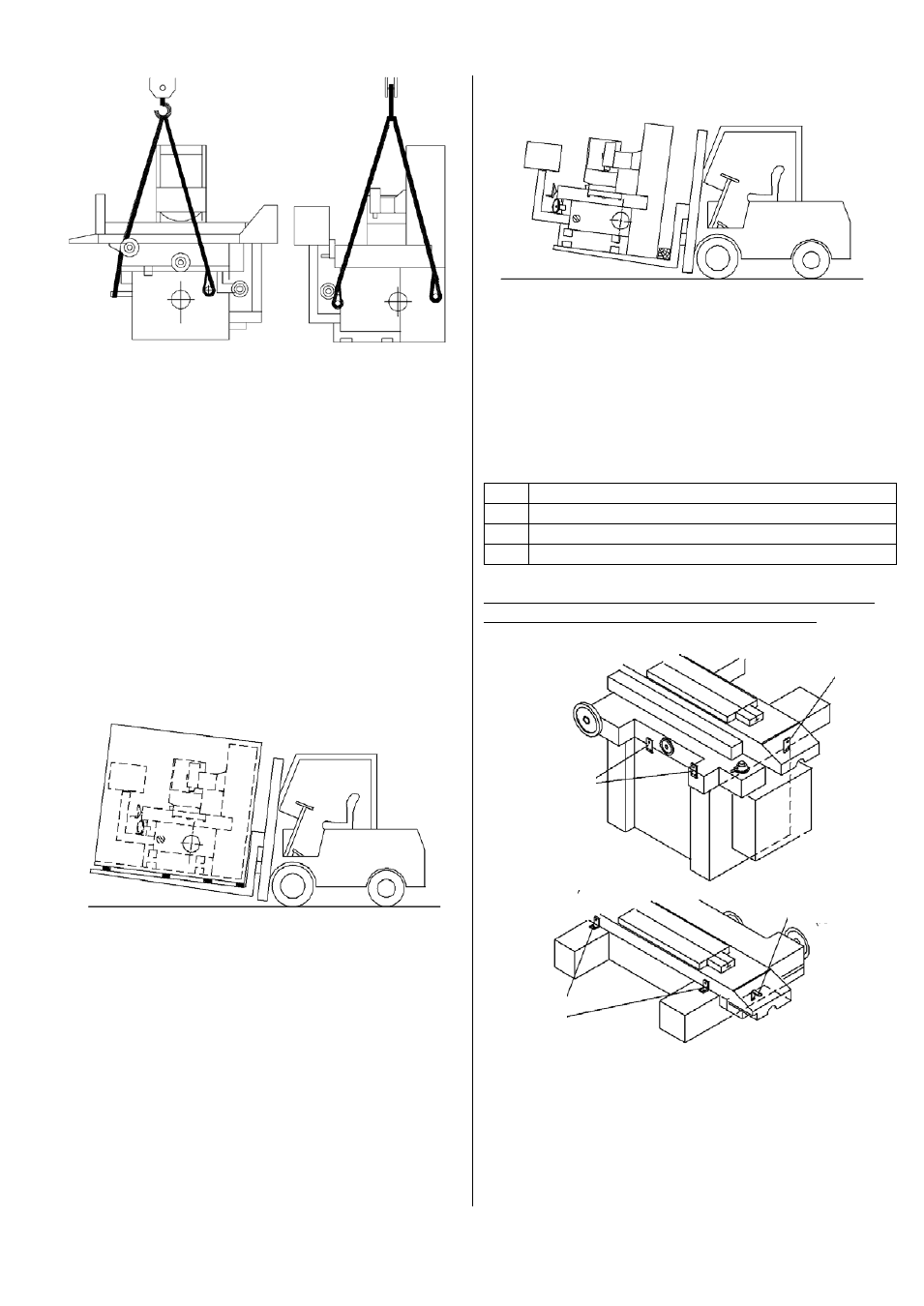

Рис.4.1.2
4.2 Перемещение вилочным погрузчиком
4.2.1 Перемещая станок в неразобранной транс-
портной упаковке при помощи вилочного погруз-
чика, проверьте:
(1) Вес брутто станка в упаковке составляет
JPSG-1020AH ............................................
2180 кг
JPSG-1224AH ............................................
2300 кг
(2)
Грузоподъемность погрузчика должна пре-
вышать вес перемещаемого груза.
(3) Способ транспортировки показан на
Рис.4.2.1, длина вил погрузчика должна быть
достаточной, чтобы они проходили по всей
длине станка.
(4) Не поднимайте упаковку выше чем на 120 мм.
(5) Оператор погрузчика должен иметь
соответствующую квалифицикацию и допуск к
работам.
Рис.4.2.1
4.2.2 Перемещая станок без упаковки при помо-
щи вилочного погрузчика, пожалуйста, проверь-
те:
(1)
Масса станка составляет 820 кг
(2)
Грузоподъемность погрузчика должна
превышать вес перемещаемого груза.
(3)
Способ транспортировки показан на
Рис.4.2.2, длина вил погрузчика должна быть
достаточной, чтобы они проходили по всей дли-
не станка
(4)
Перепроверьте еще раз все крепления и
фиксаторы, смотри Рис.4.3.
(5)
Оператор погрузчика должен иметь соответ-
ствующую квалифицикацию и допуск к работам.
Рис.4.2.2
4.3
Фиксаторы станка
Перед любым перемещением станка, необходи-
мо зафиксировать его подвижные части, это по-
зволит избежать смещения центра тяжести стан-
ка и перемещения рабочего стола.
На Рис.4.3 показано место установки 3х
фиксирующих винтов - M8х1,25P.
№1 Фиксатор передних салазок (арт.№363022)
№2 Фиксатор передних салазок (арт.№363022)
№3 Фиксатор передних салазок (арт.№364043)
№4 Фиксатор передних салазок (арт.№364045)
Сохраняйте фиксаторы, для возможного исполь-
зования в будущем при транспортировке!
Рис.4.3
1..Фиксатор, окрашен в красный цвет
2..Фиксатор продольный для серии JPSG-1224
3..
Фиксатор стола передний, окрашен в красный
цвет
4..Фиксатор стола под крышкой, окрашен в крас-
ный цвет
1
2
3
4
