KRAMER ELECTRONICS, LTD.

42

Обновление флэш-памяти

Загрузка пакета обновлений из Интернет (см. раздел 10.1.1)

Подключение ПК к порту RS-232 (см. раздел 10.1.2).

Обновление микропрограммы (см. раздел 10.1.3)

10.1.1 Загрузка пакета обновлений из Интернет

Самую свежую версию файлов

1

можно получить через Интернет. Для этого:

1. Перейти на веб-сайт компании http://www.kramerelectronics.com и загру-

зить файл: «FLIP_VP23RC.zip» из раздела технической поддержки.

2. Разверните архив FLIP_VP23RC.zip в отдельную папку (например,

C:\Program Files\Kramer Flash).

3. Создайте на рабочем столе вашего компьютера ярлык к файлу «FLIP.EXE».

10.1.2 Подключение ПК к порту RS-232

Для загрузки свежей версии микропрограммы Kramer в прибор VP-23RC:
1. Подключить порт RS-232 (разъем DB9) на задней панели прибора в

секции SWITCHER CONTROL через нуль-модемный адаптер и 9-жиль-
ный кабель с распайкой один-к-одному к порту RS-232 (разъем DB9)
на компьютере (см. раздел 8.1.1)

2. С помощью отвертки нажать на кнопку FLASH PROG, расположенную на

задней панели коммутатора.

3. Подключить VP-23RC к электросети и включить питание.
4. С помощью отвертки нажать кнопку RESET, расположенную на дне кор-

пуса коммутатора (рис. 4)

10.1.3 Обновление микропрограммы

Для обновления микропрограммы секции презентационного коммутатора
выполнить следующие шаги:
1. Сделайте двойной щелчок мышью по ярлыку FLIP.EXE, который был

ранее создан на рабочем столе компьютера. Появится всплывающее
окно заставки:

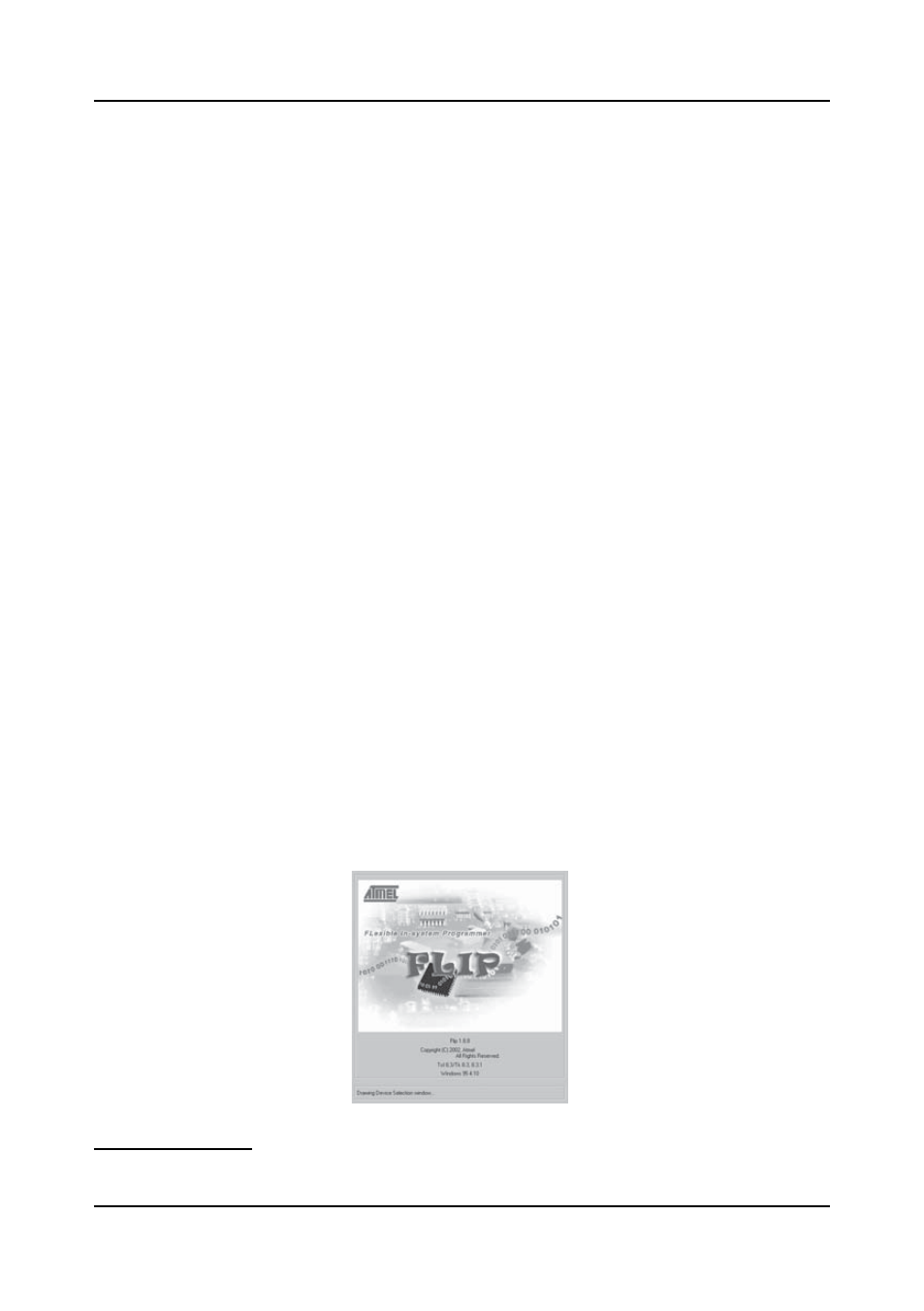

Рис. 28. Всплывающее окно заставки.

1

Указанные в данном разделе файлы приведены только в качестве примера. Имена файлов могут

время от времени изменяться.
