Управление коммутатором VP-23RC

8.2.1 DIP-переключатели секции презентационного коммутатора

DIP-переключатели настройки коммутатора расположены в группе
SWITCHER CONTROL на задней панели прибора. На рис. 12 показано, а в
табл. 8 описано назначение DIP-переключателей коммутатора

1

.

Таблица 8. Установка DIP-переключателей

Переключатели

Назначение

Описание

1, 2, 3

Не задействован

Установлен в положение OFF

4

Согласование
линии RS-485

В положении ON линия порта RS-485 согласована нагрузкой
120 Ом; в положении OFF согласования нет

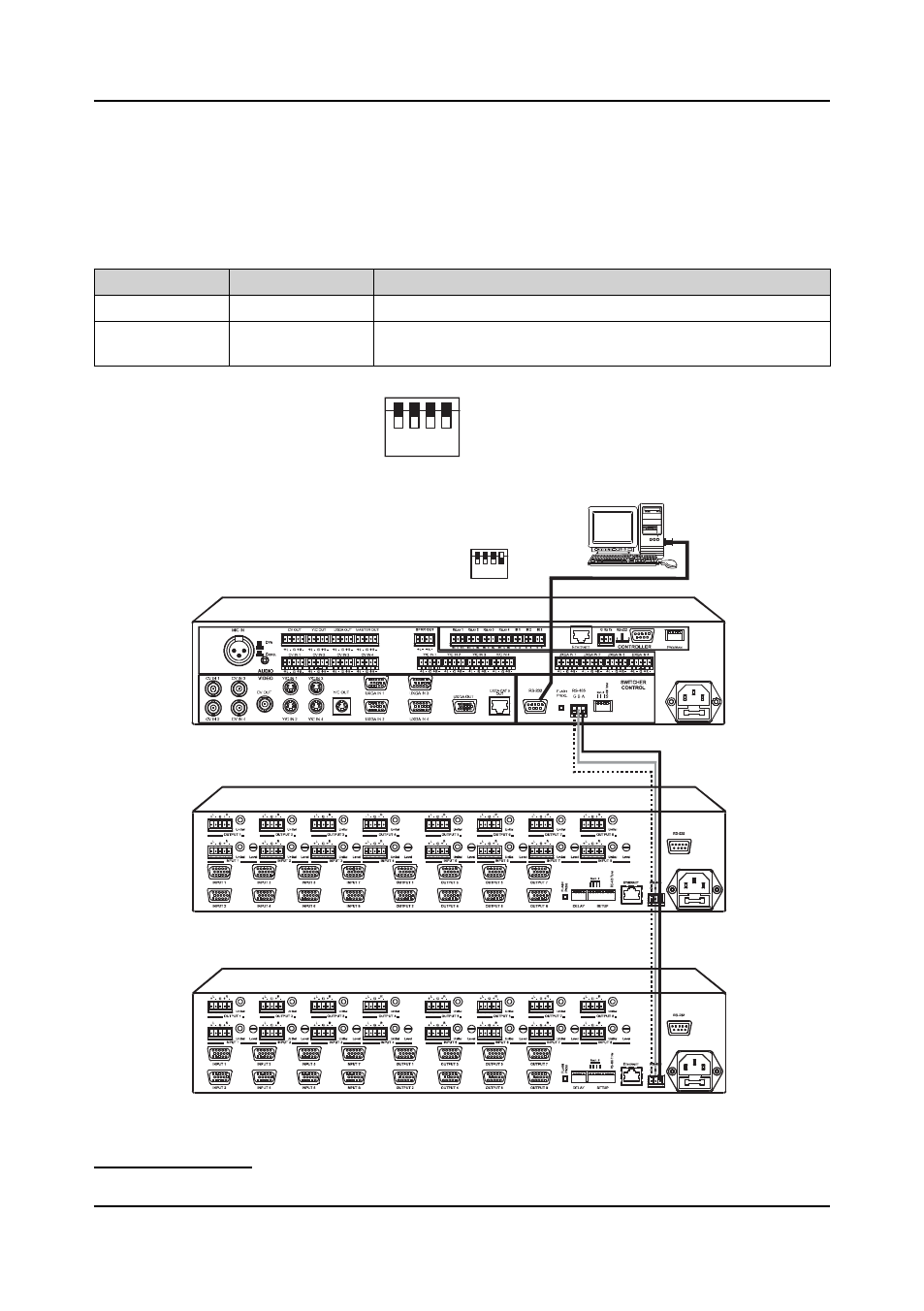

Рис. 12. DIP-переключатели конфигурации в положении заводской установки

Рис. 13. Объединение нескольких коммутаторов

с использованием интерфейсов RS-232 и RS-485

1

По умолчанию все переключатели установлены в положение OFF.

O F F

O N

1 2 3 4

Согласование линии RS485

VP-23RC

VP-8x8A

VP-8x8A

Устройство 2

Устройство 3

Согласование

линии RS485
