11
Термин
Определение
Локальная вы-
числительная сеть
(ЛВС)
Компьютеры, совместно использующие общие линии связи или беспровод-
ные соединения, очень часто совместно используют сервер в пределах одной
географической области.
MAC-адрес
Уникальный номер (или адрес) компьютерного оборудования в ЛВС или
другой сети. В локальной сети Ethernet MAC-адрес идентичен адресу Ethernet.
Протокол TCP/IP
Базовый язык связи или протокол Интернет, разбивающий сообщение на
пакеты подходящего для сети размера, и который может использоваться в
качестве протокола связи как во внутренних, так и внешних сетях.
4 ОПИСАНИЕ
ПРЕЗЕНТАЦИОННОГО
КОММУТАТОРА
Передняя и задняя панели коммутатора VP-23RC несут такие функцио-
нальные нагрузки:
Секция презентационного коммутатора относится к группам AUDIO,
•
VIDEO и SWITCHER CONTROL на задней панели
Секция управления мультимедийным и аудиторным оборудованием
•
относится к группе CONTROLLER на задней панели
Разъем питания, порт RS-232 в группе SWITCHER CONTROL AREA и
•
порт ETHERNET относятся к обеим секциям
В данном разделе описываются:
элементы передней панели (раздел 4.1)
•
элементы задней панели (раздел 4.2)
•
элементы нижней панели (раздел 4.3)
•
4.1 Элементы передней панели VP-23RC
Размещение и назначение органов управления и разъемов, расположен-
ных на передней панели VP-23RC, показано на рис. 2 и описано в табл. 2:

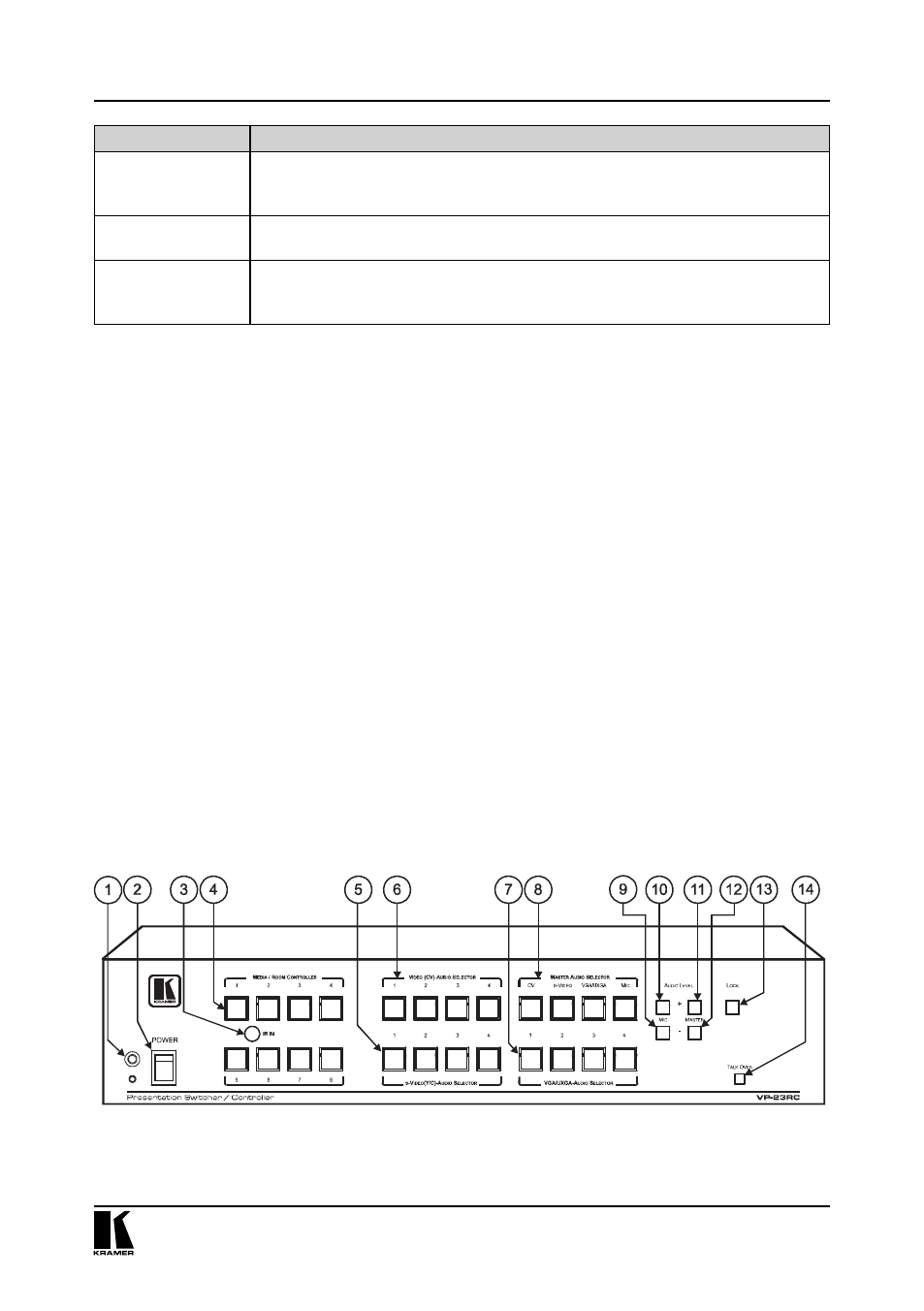

Рис. 2. Презентационный коммутатор VP-23RC — вид спереди
Описание презентационного коммутатора
