KRAMER ELECTRONICS, LTD.
18
Подключение секции презентационного коммутатора VP-23RC
7. При необходимости подключите к XLR-разъему MIC IN динамический
или конденсаторный микрофон
1
.
8. При необходимости подключите ПК к порту RS-232 (см. раздел 8.1.1).

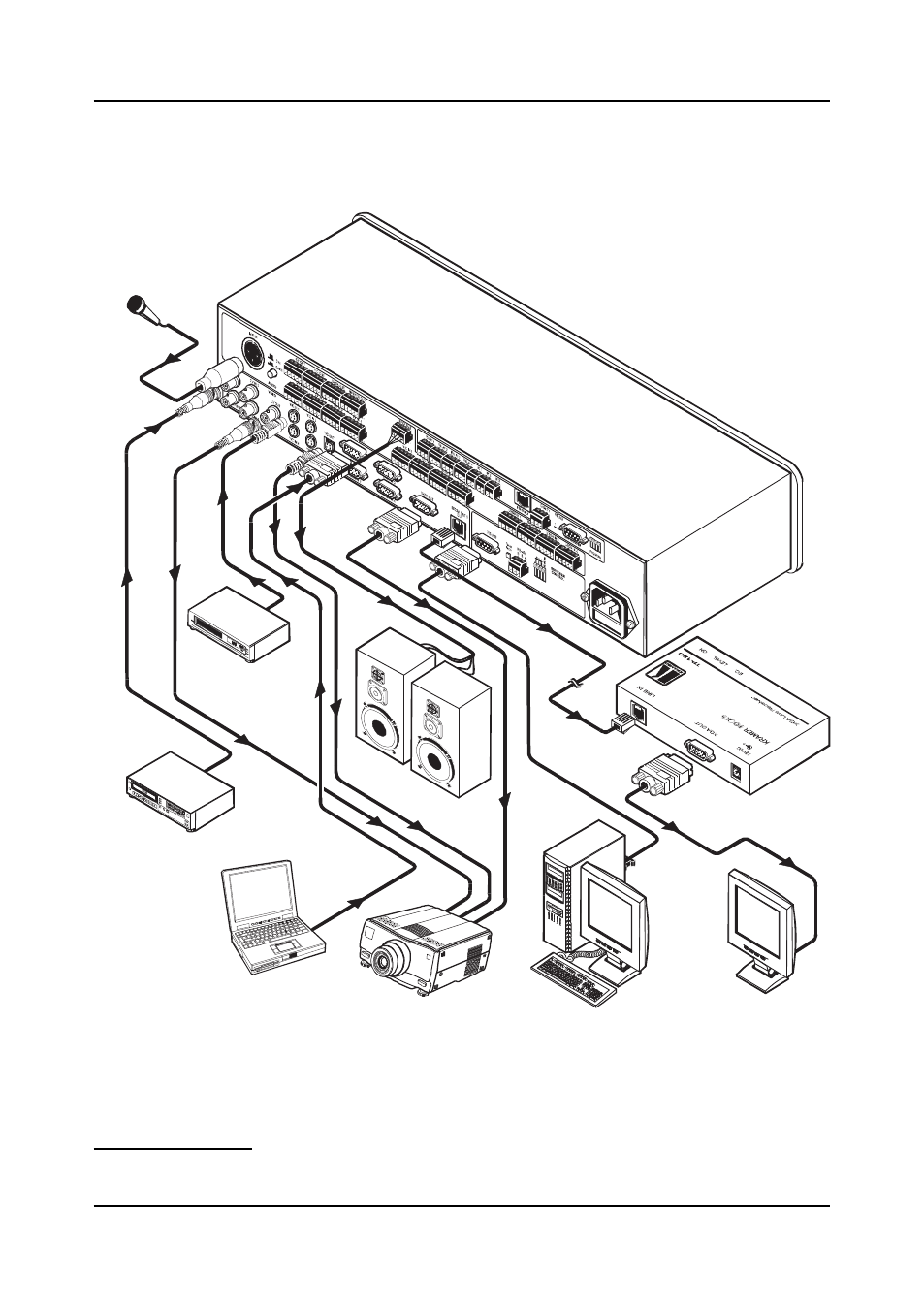

Рис. 5. Подключение секции презентационного коммутатора VP-23RC
1
Для выбора типа микрофона (динамического или конденсаторного) воспользуйтесь переключателем
Con/Dyn (находится на задней панели, позиция 2 на рис. 3)
Микрофон
Плеер s-Video
Громкоговорители
Композитный видеоплеер
Источник компьютерного
графического сигнала
Проектор
RS-232
Дисплей
Длинный кабель на витой паре
