Инструкция по эксплуатации Kramer VP-23RC
Страница 25
25
Управление коммутатором VP-23RC

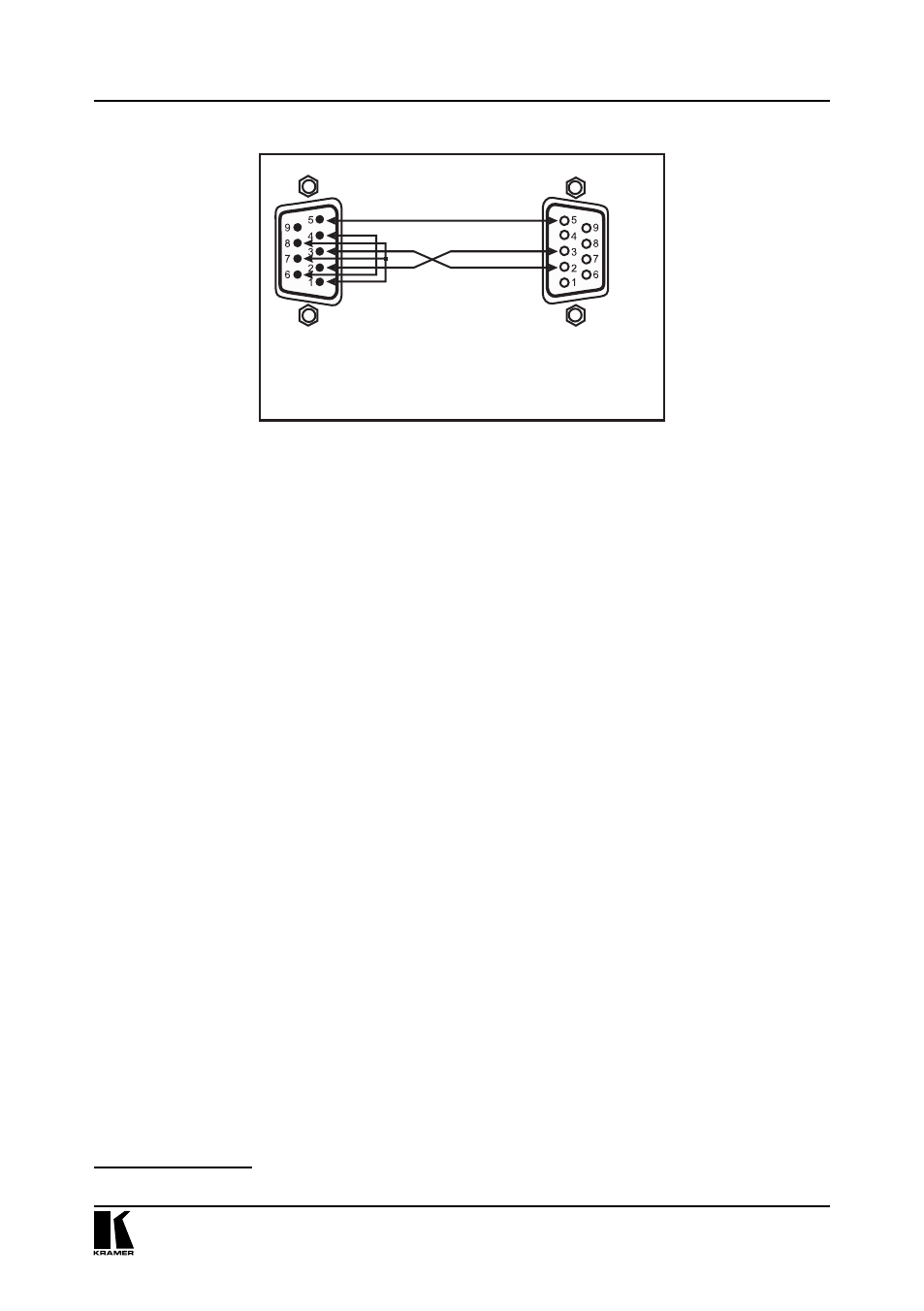

Рис. 11. Подключение к ПК без применения нуль-модемного адаптера
8.2 Управление дополнительными приборами Kramer по
интерфейсу RS-232 и RS-485
Имеется возможность подключения других приборов Kramer
1
вместе с
коммутатором VP-23RC через порт RS-485 и управления ими с компью-
тера через порт RS-232 в группе SWITCHER CONTROL.
В примере на рис. 13 показано подключение двух приборов Kramer
VP-8x8A к коммутатору VP-23RC через порт RS-485. Для такого подклю-
чения нужно выполнить следующие действия:
1. Подключить источники и получатели аудио и видео к VP-23RC и к
дополнительным приборам Kramer (инструкции по установке приве-
дены в соответствующих руководствах по эксплуатации).
2. Подключить порт RS-232 на VP-23RC к компьютеру через нуль-
модемный адаптер, входящий в комплект поставки (рекомендуемый
способ), в соответствии с разделом 8.1.1.
3. Подключить клеммный блок RS-485 на VP-23RC к порту RS-485 пер-
вого прибора VP-8x8A. Подключить порт RS-485 на первом VP-8x8A к
порту RS-485 на втором приборе VP-8x8A.
4. Установить DIP-переключатели в следующее положение:
Задать машинный номер для каждого из приборов
•
VP-8x8A, отлич-
ный от номера 1 (например, номера 2 и 3)
Установить DIP-переключатель 4 на
•
VP-23RC в положение ON (RS-
485 TERM) и терминировать линию RS-485 на последнем приборе
VP-4x4A
1
Но не других приборов VP-23RC
Если используется экранированный кабель,
соедините экран с контактом 5
Контакт 5 — к контакту 5 (Земля)
Контакт 3 — к контакту 2
Контакт 2 — к контакту 3
Розетка DB9 (к РС)
Контакт 4 — на контакт 6
Контакты 8, 7, 1 объединить
Вилка DB9 (к прибору)
