27
Управление коммутатором VP-23RC
8.3 Управление через порт ETHERNET
Вы можете управлять коммутатором VP-23RC через локальную сеть Eth-
ernet, а также конфигурировать
1
кнопки контроллера мультимедийного и
аудиторного оборудования и кнопки в группе SELECTOR презентацион-
ного коммутатора.
Чтобы сконфигурировать порт Ethernet на VP-23RC, выполните шаги, при-
веденные на рис. 14.

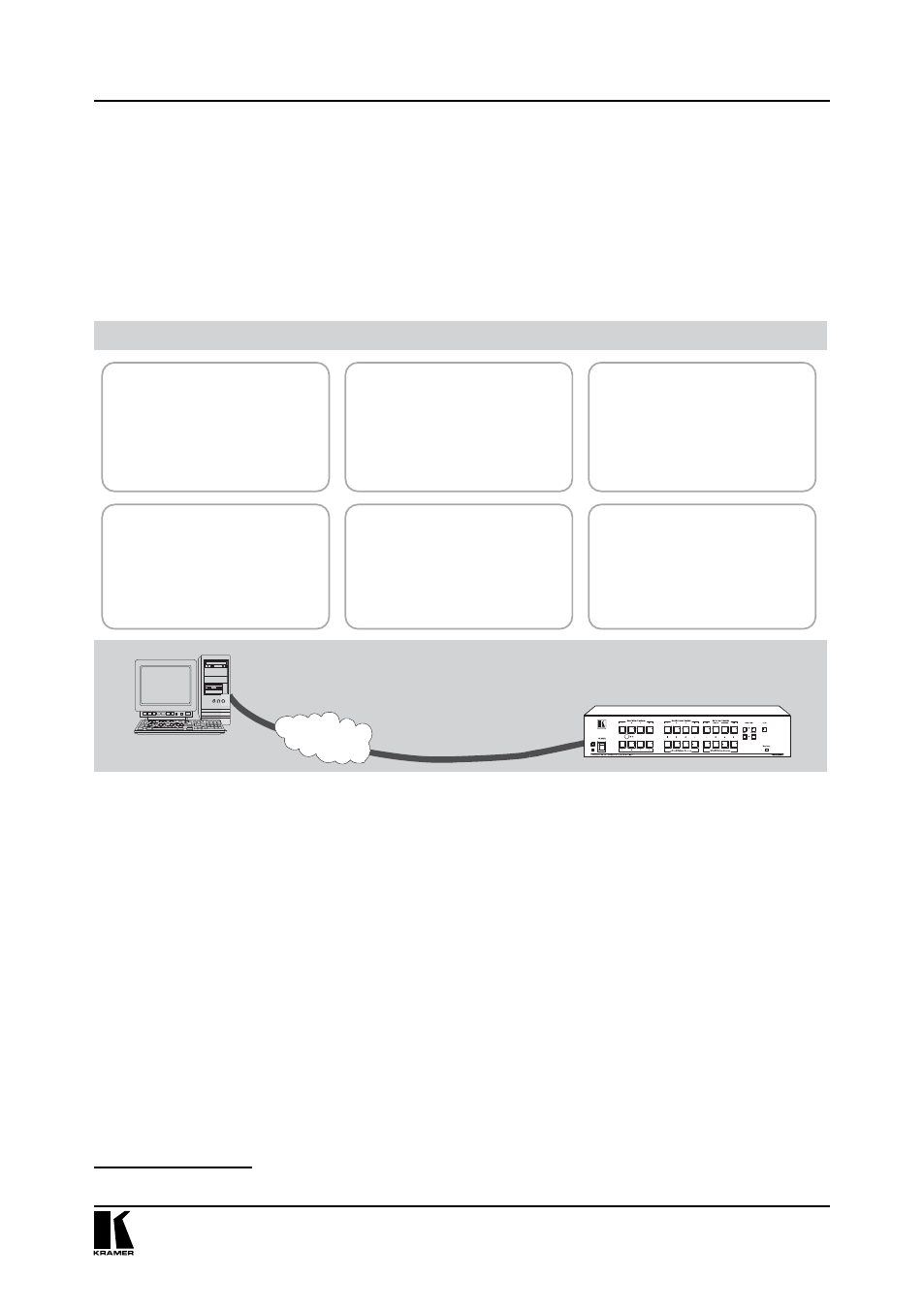

Рис. 14. Этапы конфигурирования порта ETHERNET для коммутатора VP-23RC
Перед началом эксплуатации VP-23RC через сетевой концентратор или
маршрутизатор нужно убедиться в следующем:
IP-адрес прибора задан в подсети, и что его номер уникальный в пре-
•
делах локальной сети
Брандмауэр не препятствует доступу к устройству
•
Если нужна дополнительная помощь, обратитесь к системному интегра-
тору.
8.3.1 Подключение через порт ETHERNET напрямую к ПК (кабель с
перекрестной разводкой)
Вы можете подключить порт Ethernet на коммутаторе VS-23RC к порту
Ethernet на Вашем ПК с помощью соединительного кабеля с перекрестной
разводкой, описанной в таблице 9 и показанной на рис. 15.
1
Выполняется только системным интегратором, см. раздел 9.2
Управление через порт ETHERNET
Подключить порт ETHERNET
коммутатора VP-23RC к
порту локальной сети на
компьютере с помощью ка-
беля с перекрестной развод-
кой (см. раздел 6.5.1)
Конфигурирование ПК: за-
дать IP-адрес для компьюте-
ра в той же самой подсети,
что и VP-23RC: например,
192.168.1.2 (см. раздел
6.5.2)
Задать IP-адрес для комму-
татора VP-23RC в подсети
локальной сети с помощью
программного обеспечения
Kramer (см. раздел 6.5.3)
Отключить соединительный
кабель
Подключить порт ETHERNET
коммутатора VP-23RC к се-
тевому концентратору или
маршрутизатору с помощью
кабеля с прямой разводкой
(см. раздел 6.5.4)
Теперь можно конфигури-
ровать коммутатор VP-23RC
или управлять им с любого
авторизованного компьюте-
ра сети
ETHERNET
