Подключение секции презентационного коммутатора VP-23RC
6.2 Разводка разъема RJ-45 CAT5 LINE OUT и соединительного
кабеля
В табл. 5 и на рис. 9 показана разводка соединительного кабеля (неэкра-
нированная витая пара пятой категории) на разъемы RJ-45. Используется
«прямая» разводка, на обоих концах кабеля надо использовать схему А
либо В (по табл. 5) (но не обе схемы!).
Таблица 5. Разводка соединительного кабеля. Ис-
пользуйте только одну из таблиц
(для обоих концов кабеля)

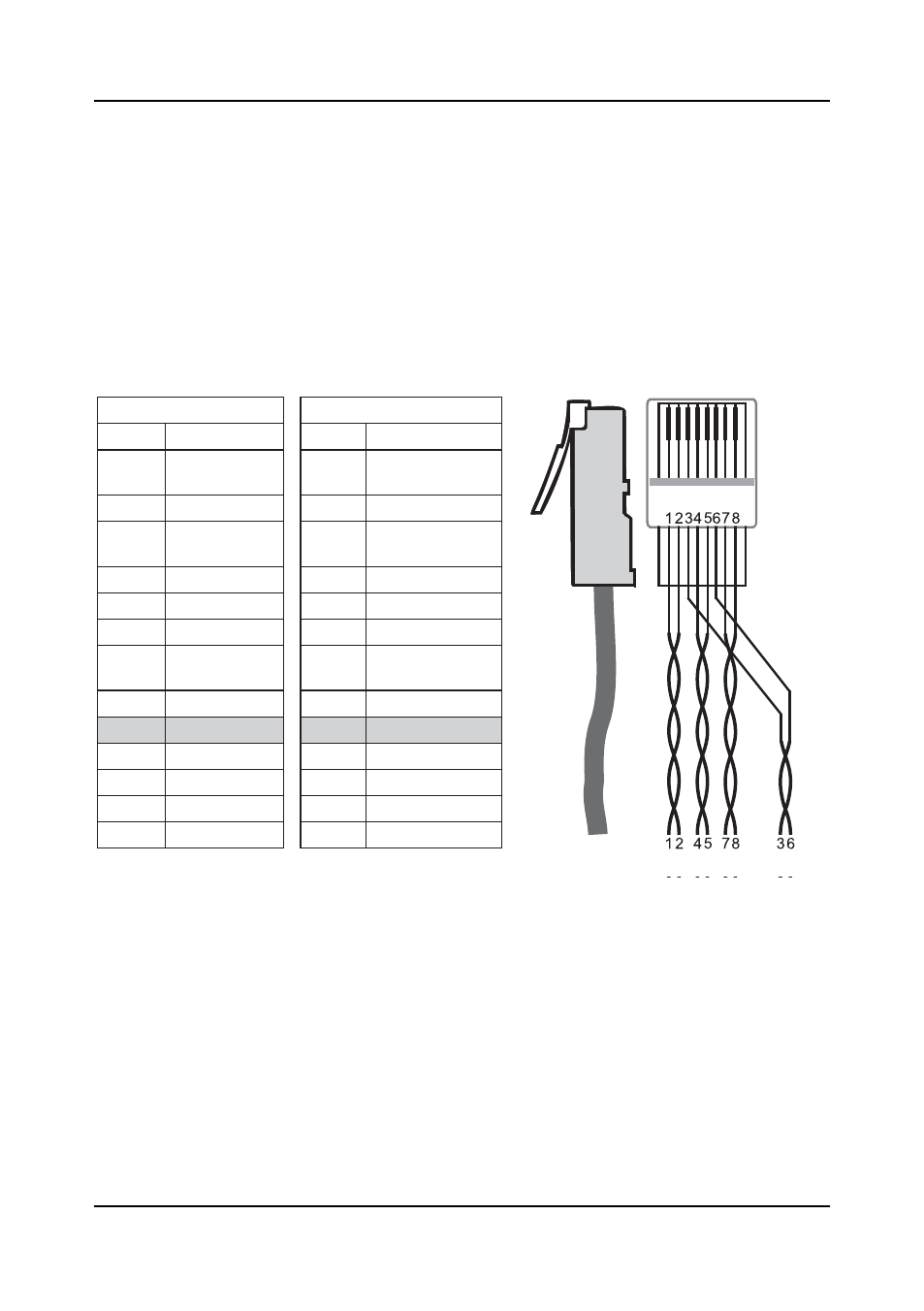

Рис. 9. Разводка соединительного
кабеля
EIA/TIA 568A
EIA/TIA 568B
Вывод
Цвет провода
Вывод
Цвет провода
1
Зеленый c
белым
1
Оранжевый с
белым
2
Зеленый
2
Оранжевый
3
Оранжевый с
белым
3
Зеленый с белым
4
Синий
4
Синий
5
Синий с белым
5
Синий с белым
6
Оранжевый
6
Зеленый
7
Коричневый с
белым
7
Коричневый с
белым
8
Коричневый
8
Коричневый
Пара 1 4 и 5
Пара 1 4 и 5
Пара 2 3 и 6
Пара 2 1 и 2
Пара 3 1 и 2
Пара 3 3 и 6
Пара 4 7 и 8
Пара 4 7 и 8
