19
Подключение секции презентационного коммутатора VP-23RC
6.1 Подключение балансных/небалансных звуковых входных/
выходных каналов

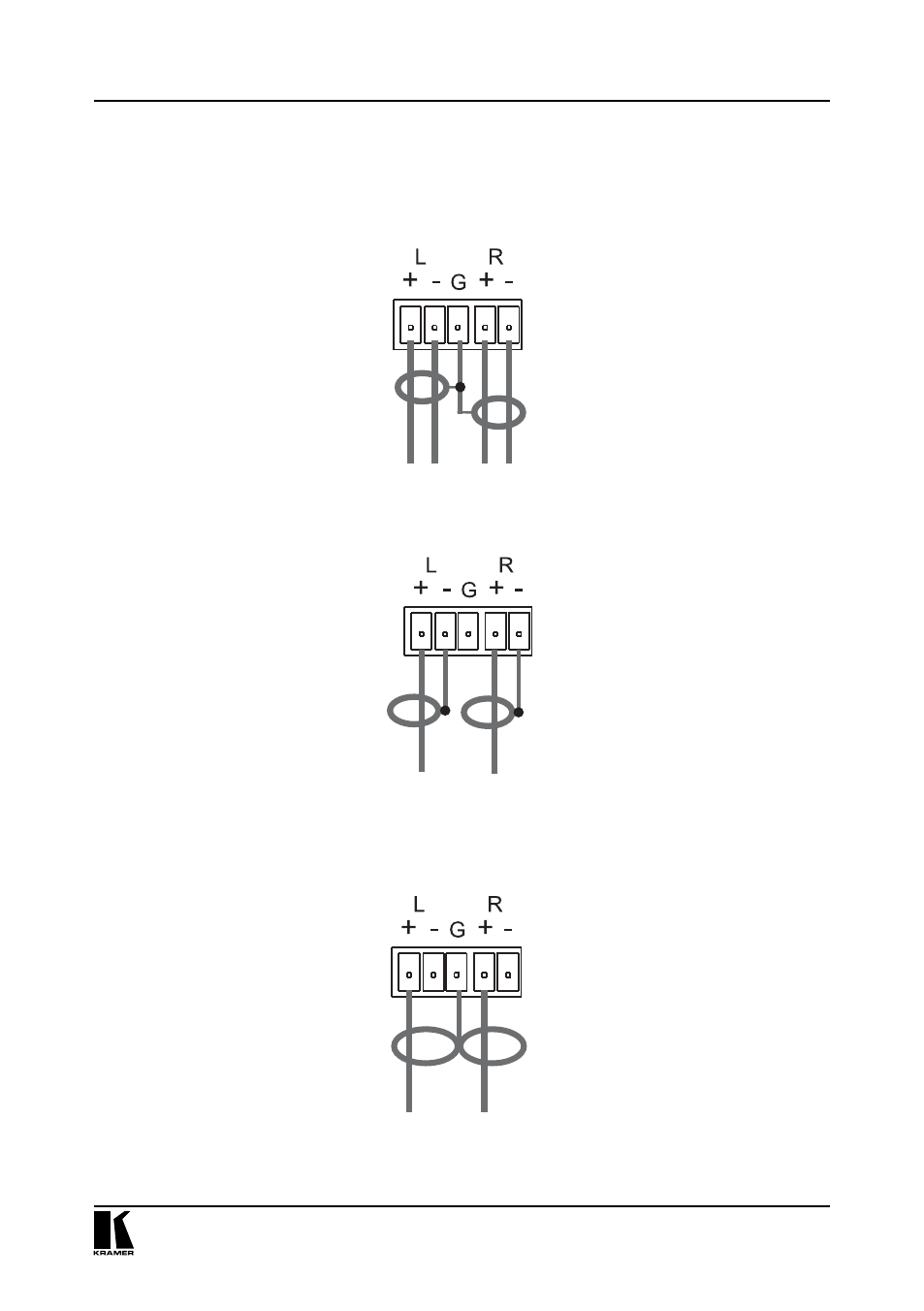

Пример на рис. 6 иллюстрирует подсоединение балансного звукового вход-
ного/выходного канала:
Рис. 6. Подключение балансных звуковых входных/выходных каналов
Пример на рис. 7 иллюстрирует подсоединение несимметричного входа:
Рис. 7. Подключение входа несимметричного стереофонического звукового сигнала
На рис. 8 показан пример разводки кабелей при подключении получателя
небалансного аудиосигнала к симметричному аудиовыходу прибора:
Рис. 8. Подключение выхода для несимметричного стереофонического
звукового сигнала
