2.6.
Устройство аппарата
«NEVA-4511»
2.6.1.
Аппарат настенного типа «NEVA-4511» (рис. 4) имеет прямоугольную форму, образуемую съемной
облицовкой 4. На лицевой стороне облицовки расположены: ручка регулировки расхода воды 1, ручка регулиров-
ки расхода газа 2, дисплей температуры воды 3 и смотровое окно 5 для наблюдения за пламенем горелки. Все
основные элементы аппарата смонтированы на задней стенке 22 (рис. 5).

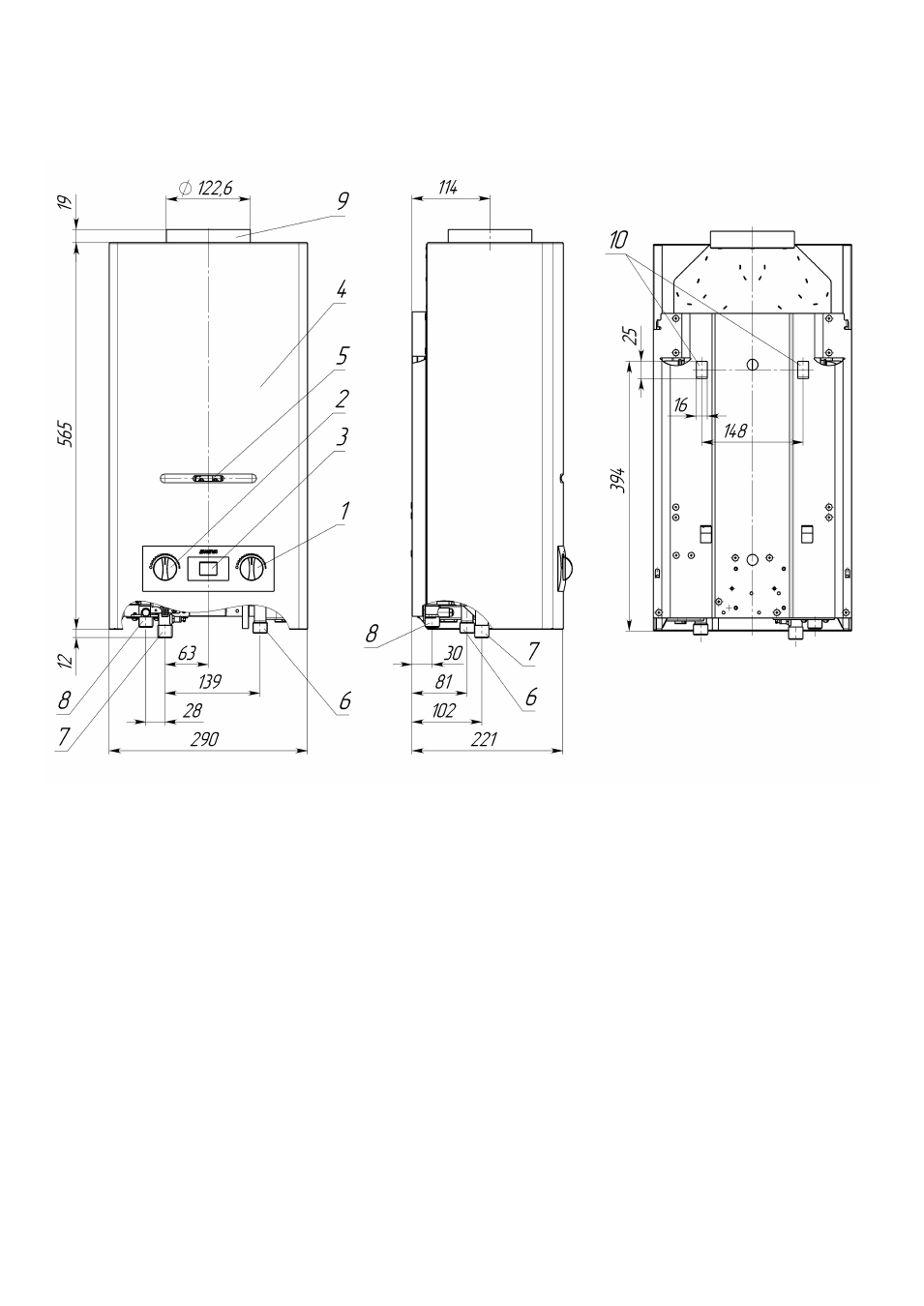

1
– ручка регулировки расхода воды; 2 – ручка регулировки расхода газа; 3 – дисплей температуры
воды; 4 – облицовка; 5 – окно смотровое; 6 – штуцер подвода холодной воды, резьба G 1/2;
7
– штуцер подвода газа, резьба G 1/2; 8 – штуцер отвода горячей воды, резьба G 1/2;
9
– патрубок газоотводящего устройства; 10 – монтажные отверстия.
Рисунок 4. Внешний вид, габаритные и присоединительные размеры аппарата «NEVA-4511»
2.6.2
. Назначение основных узлов и составных частей аппарата «NEVA-4511» (рис. 5):
узел водогазовый 4 предназначен для управления подачей газа в горелку, регулировки расхода воды и
состоит из узлов водяного и газового (конструкция узла обеспечивает доступ газа к горелке только при
наличии протока воды);
горелка 5 предназначена для создания и подачи к месту горения воздушно-газовой смеси;
газоотводящее устройство 9 предназначено для отвода продуктов сгорания в дымоход;
свеча 10 предназначена для создания искрового разряда для розжига горелки;
датчик наличия пламени 11 обеспечивает контроль работы горелки;
теплообменник 12 обеспечивает передачу получаемого при сжигании газа тепла воде, протекающей по
его трубам;
термореле 16 (датчик наличия тяги) предназначено для отключения аппарата в случае отсутствия тяги в
дымоходе или при разрежении в нѐм менее 1,96 Па. Термореле имеет нормально замкнутые контакты с
температурой размыкания 90
С;
датчик температуры воды 18 предназначен для определения температуры воды на выходе из аппарата;
термореле 19 (датчик перегрева воды) предназначено для отключения аппарата при нагреве воды
свыше 90 °С;
пробка 20 служит для слива воды из водяного контура аппарата для предотвращения еѐ замерзания;
встроенный в пробку предохранительный клапан предназначен для защиты водяного контура аппарата
от повышенного давления воды.
