Инструкция по эксплуатации NEVA 4511

Страница 8

Advertising
background image

8

1

– регулятор расхода воды; 2 – регулятор расхода газа; 3 – устройство пьезорозжига; 4 – узел водогазовый;

5

– горелка; 6 – подвод холодной воды; 7 – подвод газа; 8 – отвод горячей воды; 9 – газоотводящее устройство;

10

– свеча розжига; 11 – термопара; 12 – теплообменник; 13 – запальная горелка; 14 – штуцер замера давления

газа; 15 – узел водяной; 16 – термореле (датчик наличия тяги); 17 – узел газовый; 18 – фильтр водяной;
19

– термореле (датчик перегрева воды); 20 – пробка для слива воды; 21 – ограничитель расхода воды;

22

– мембрана; 23 – штуцер Вентури; 24 – выход воды к теплообменнику; 25 – фильтр газовый;

26

– электромагнитный клапан; 27 – клапан газовый.

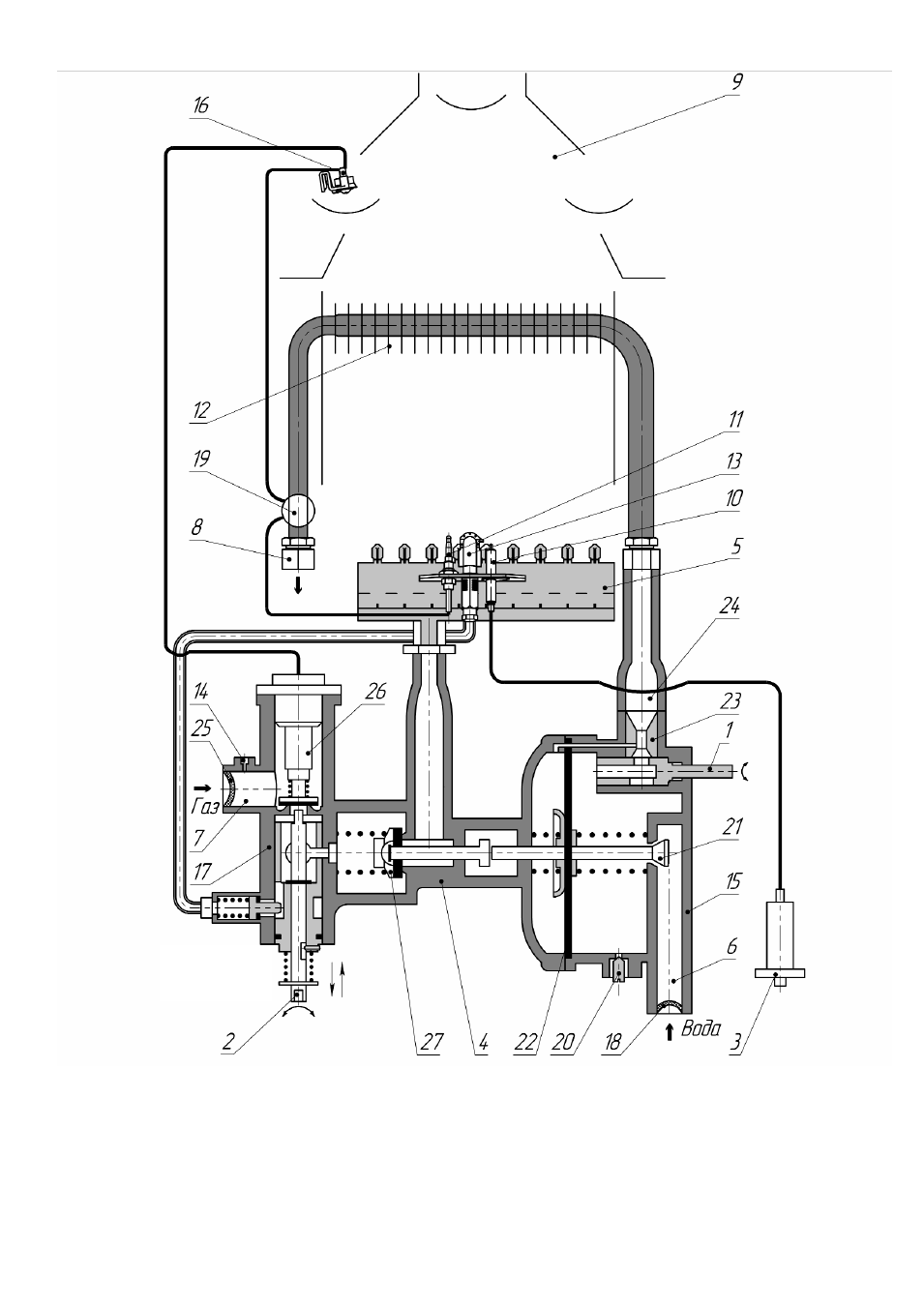

Рис. 3. Функциональная схема аппарата «NEVA-4011»
