7
1

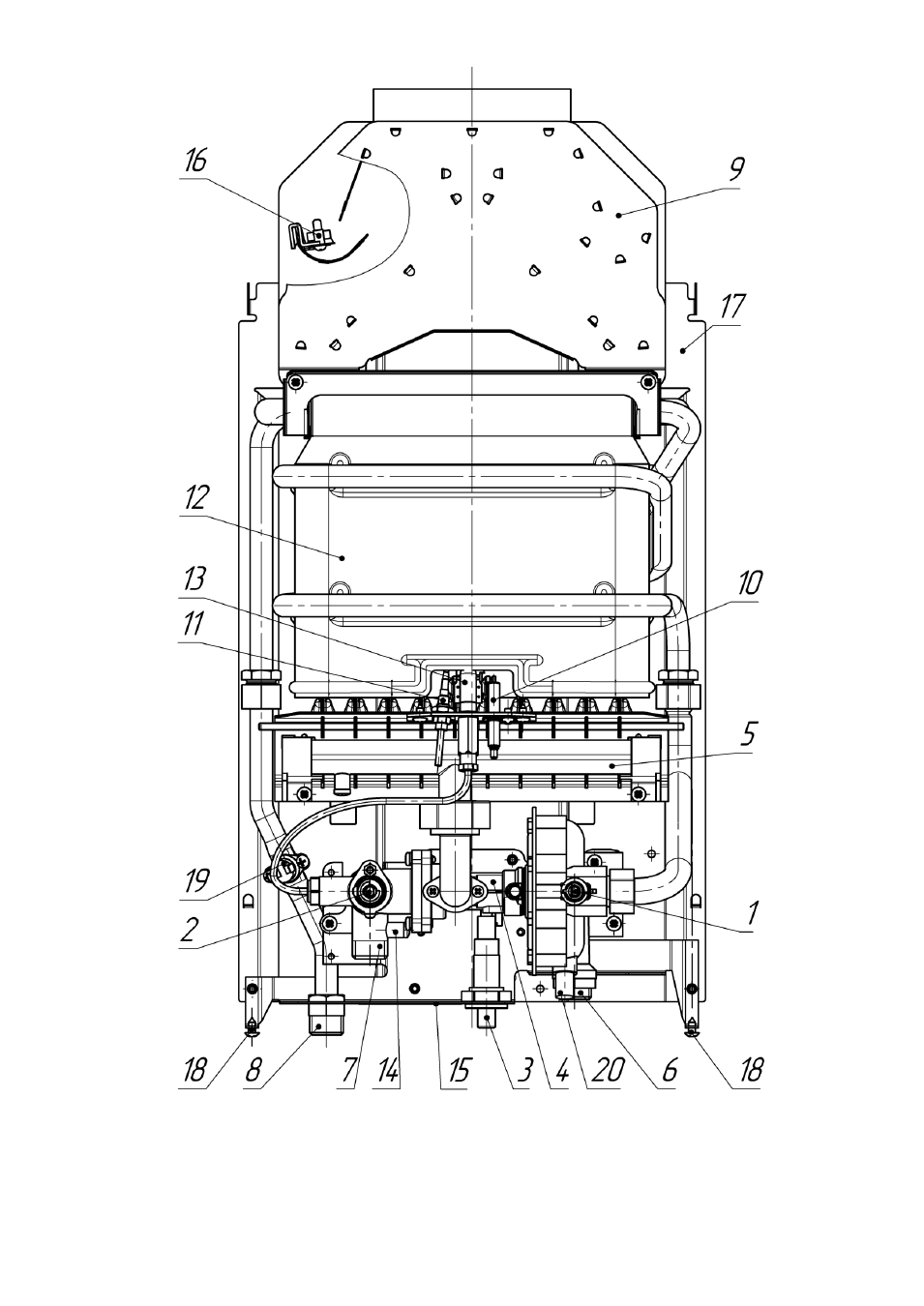

– регулятор расхода воды; 2 – регулятор расхода газа; 3 – устройство пьезорозжига; 4 – узел водогазовый;
5
– горелка основная; 6 – штуцер подвода холодной воды; 7 – штуцер подвода газа; 8 – штуцер отвода горячей
воды; 9 – газоотводящее устройство; 10 – свеча розжига; 11 – термопара; 12 – теплообменник; 13 – горелка
запальная; 14 – штуцер замера давления газа; 15 – табличка; 16 – термореле (датчик наличия тяги); 17 – стенка
задняя; 18 – винты крепления облицовки; 19 – термореле (датчик перегрева воды); 20 – пробка для слива воды.
Рисунок 2. Вид аппарата «NEVA-4011» без облицовки
