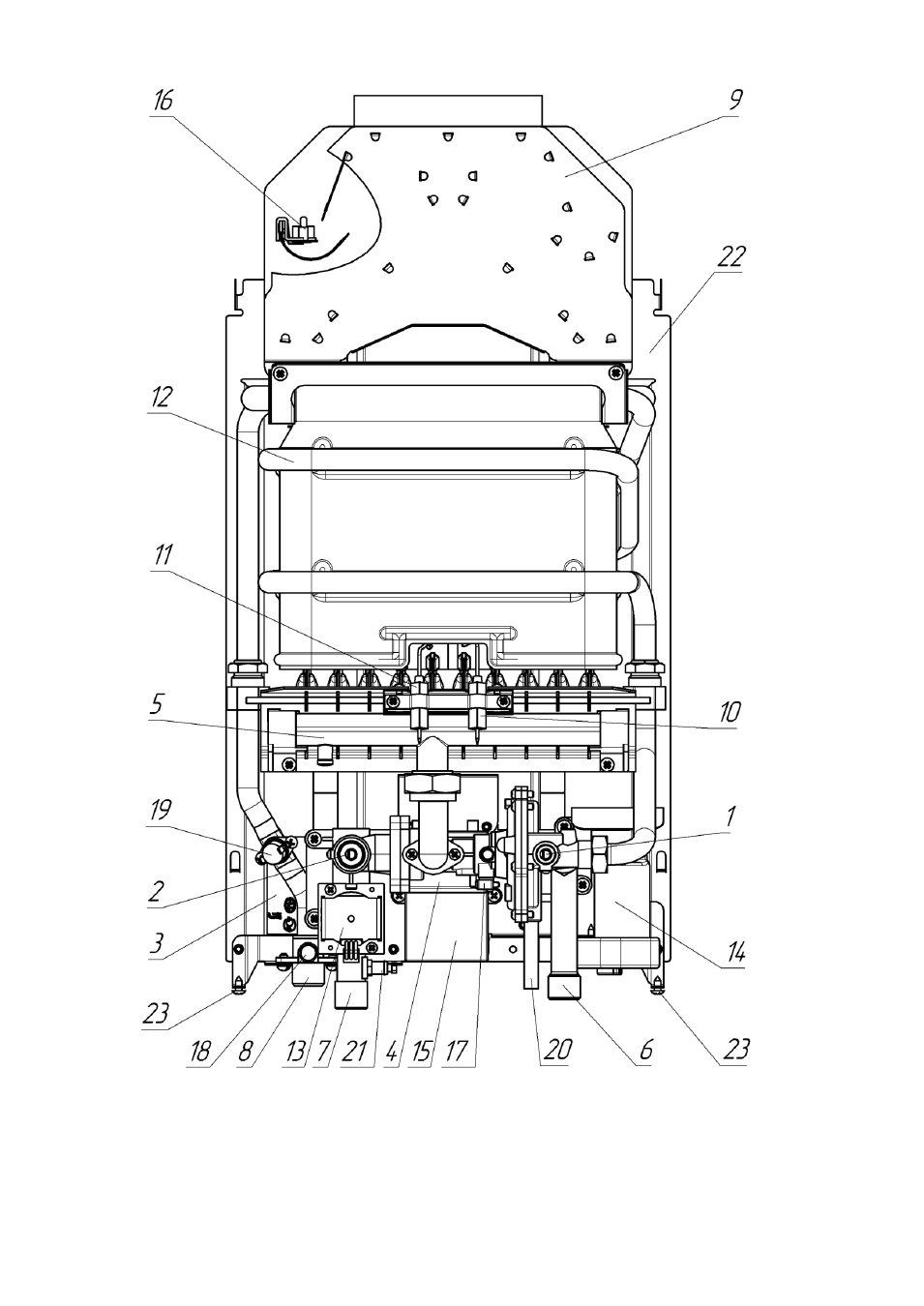

1 – регулятор расхода воды; 2 – регулятор расхода газа; 3 – табличка; 4 – узел водогазовый; 5 – горелка;
6 – штуцер подвода холодной воды; 7 – штуцер подвода газа; 8 – штуцер отвода горячей воды; 9 – газоотводя-
щее устройство; 10 – свеча; 11 – датчик наличия пламени; 12 – теплообменник; 13 – клапан электромагнитный;
14
– отсек батарейный; 15 – блок управления электронный; 16 – термореле (датчик наличия тяги);
17 – микровыключатель (датчик протока воды); 18 – датчик температуры воды; 19 – термореле (датчик перегре-
ва воды); 20 – пробка для слива воды; 21 – штуцер замера давления газа; 22 – задняя стенка; 23 – винты креп-
ления облицовки.
Рисунок 5. Вид аппарата «NEVA-4511» без облицовки
