12
3.
УСТАНОВКА АППАРАТА
Установка аппарата должна производиться специализированной сервисной организацией.
После установки аппарата, проверки его работоспособности и инструктажа владельца аппарата работником
организации, установившей аппарат, должна быть сделана отметка об установке аппарата в разделе 10 данного
руководства и в гарантийных талонах.
ВНИМАНИЕ! Перед установкой аппарата необходимо проверить соответствие настройки, указанной в
разделе 9 данного руководства и в табличке на аппарате, имеющемуся в месте установки виду и
давлению газа. В случае несоответствия необходимо произвести переналадку аппарата на используемые
вид и давление газа в соответствии с п. 3.10.
3.1. Место и схема установки
3.1.1. Аппарат необходимо устанавливать на кухнях или в других нежилых отапливаемых помещениях в
соответствии с проектом газификации, сводом правил СП 62.13330.2011 и Правилами пожарной безопасности в
Российской Федерации (ППБ 01-03).
3.1.2. Объем помещения, где устанавливается водонагреватель, должен быть не менее 8 м 3
.
3.1.3. Помещение, где устанавливается водонагреватель, должно иметь хорошую вентиляцию и постоянный
приток свежего воздуха (форточку или открывающуюся фрамугу), так как при работе аппарата происходит
сжигание кислорода. Решетки или щель в нижней части двери или стены не должны наглухо закрываться.
3.1.4. Аппарат должен быть подсоединен к дымоходу с хорошей тягой (разрежение 1,96…29,4 Па) и при этом
должен быть установлен как можно ближе к дымоходу. Один из доступных способов проверки тяги в дымоходе
приведѐн на рисунке 7.

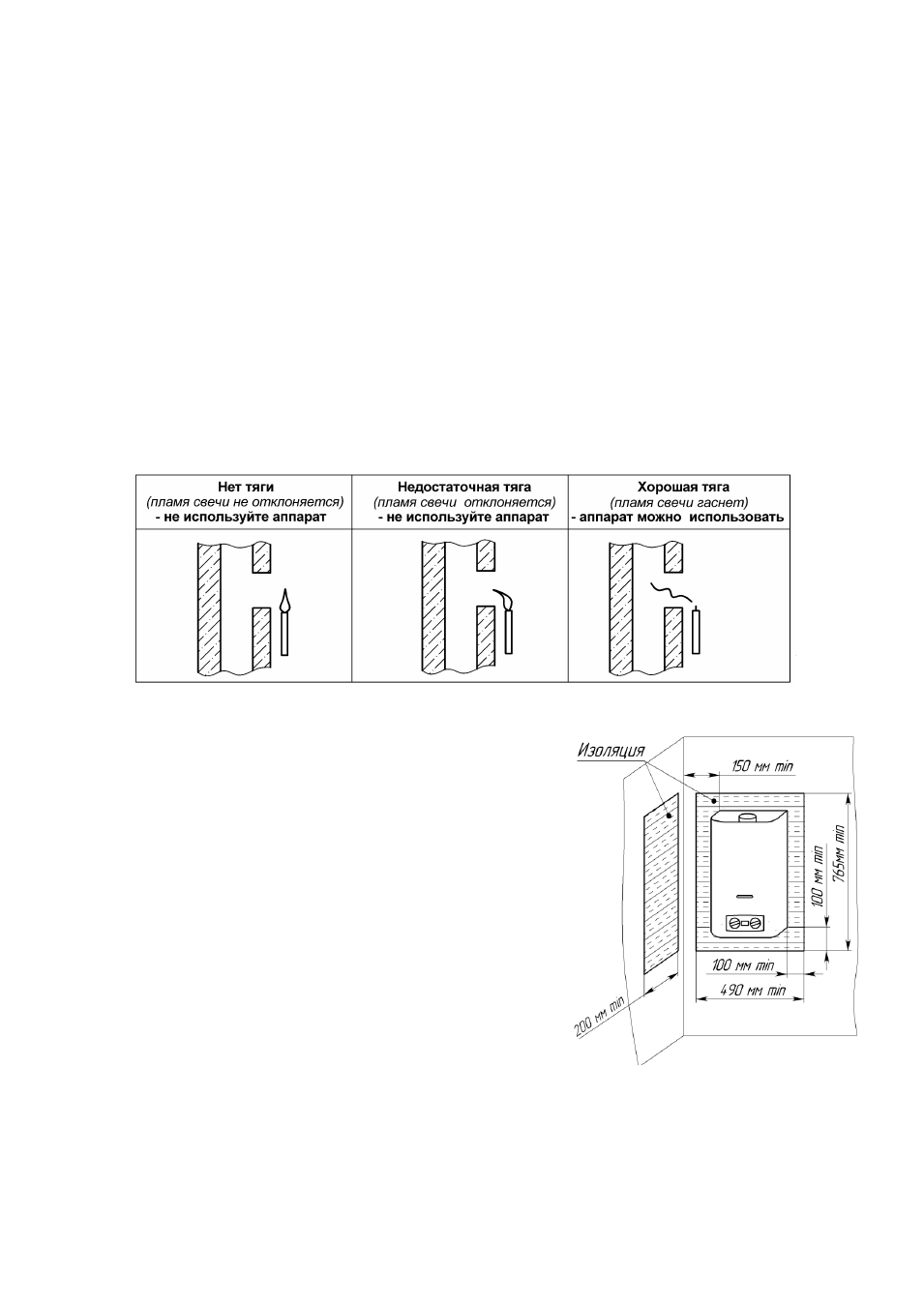

Рисунок 7. Способ проверки тяги в дымоходе
3.1.5. Устанавливать аппарат необходимо на несгораемых сте-
нах - кирпичных, бетонных (с облицовкой керамической плиткой
или без неѐ).
3.1.6. Допускается установка аппарата на трудносгораемых
стенах при условии изоляции стены оцинкованным листом толщи-
ной 0,8…1 мм по листу базальтового теплоизоляционного картона
БТК толщиной 3…5 мм. Изоляция стены должна выступать за
габариты корпуса аппарата не менее чем на 100 мм с каж-
дой стороны (рис. 8).
Расстояние от боковых поверхностей аппарата до трудносго-
раемых стен без применения изоляции должно быть не менее 250
мм. При уменьшении указанного расстояния до 150 мм необходи-
ма установка теплоизоляции (обивка стен оцинкованным листом
по листу теплоизоляционного материала).
При установке аппарата на несгораемых стенах устройство
изоляции не требуется.
3.1.7.
Запрещается установка аппарата на деревянных стенах;
оштукатуренных стенах, имеющих деревянную основу; на стенах,
покрытых легко возгораемыми материалами.
3.1.8.
Запрещается устанавливать аппарат над источником
тепла или открытого пламени.
Рисунок 8. Установка аппарата на
трудносгораемых стенах
3.1.9. Место и высота установки аппарата должны обеспечивать выполнение требований п. 3.7 настоящего
руководства. При этом рекомендуется устанавливать аппарат на такой высоте, чтобы смотровое окно находилось
на уровне глаз потребителя или как можно ближе к этому уровню.
Также для осуществления сервисного обслуживания при установке аппарата необходимо выдержать сле-
дующие зазоры:
- расстояние от боковой поверхности аппарата до боковой стены не менее 150 мм;
- свободное пространство перед лицевой поверхностью аппарата должно быть не менее 600 мм.
