Инструкция по эксплуатации NEVA 4511
Страница 15
15
3.6.3.
Монтаж шланга необходимо начинать с неподвижных элементов шланга, имеющих трубную
цилиндрическую резьбу (если ответная деталь неподвижна).
3.6.4.
Уплотнение резьбового соединения штуцера с ответной деталью (радиальное соединение) необходимо
производить с применением ленточного фторопластового уплотнительного материала (ФУМ) или герметика,
обеспечивающего герметичность резьбового соединения.
3.6.5.
Резьбовое соединение накидных гаек (торцевое соединение), как подвижных, так и неподвижных, с
ответным штуцером необходимо выполнять с применением прокладок. Материал прокладок – маслобензостойкая
резина, паронит или фторопласт-4.

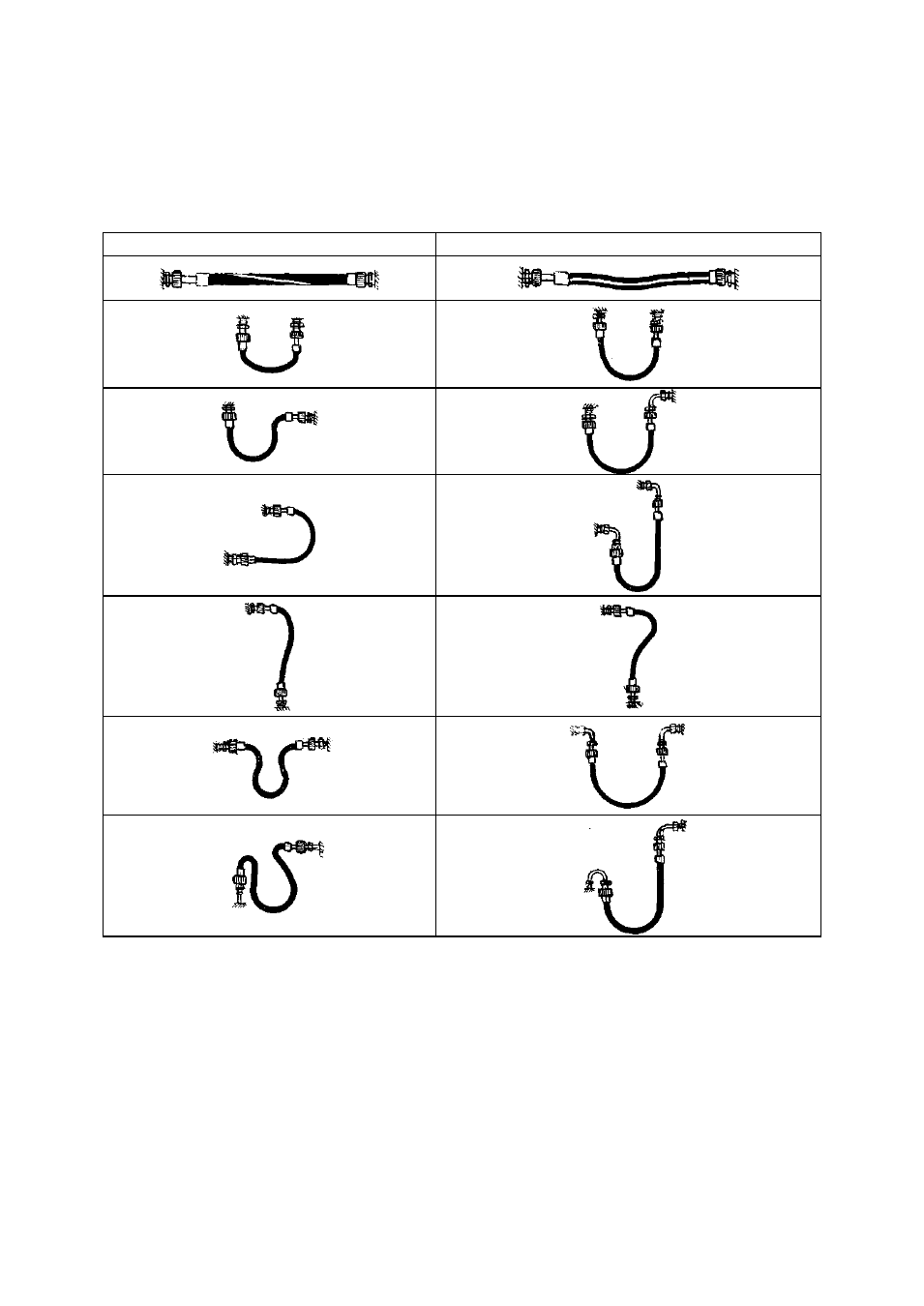

Таблица 4
Неправильно
Правильно
3.7.
Подключение аппарата к дымоходу
3.7.1.
В целях удаления всех продуктов сгорания газа и для обеспечения безопасной работы аппарата должны
быть выполнены следующие требования к дымоходу и газоотводящей трубе, соединяющей аппарат и дымоход:
1)
дымоход должен быть герметичным и стойким к тепловой нагрузке и к воздействию продуктов сгорания.
Не допускается использование вентиляционных каналов для удаления продуктов сгорания;
2)
тяга в дымоходе должна быть в пределах от 1,96 до 29,40 Па (см. табл. 1 и рис. 7);
3)
материал газоотводящей трубы должен быть коррозионостойким, негорючим и выдерживать длительную
работу при температуре до 200
С (рекомендуемые материалы: нержавеющая, оцинкованная или эмалированная
сталь, алюминий, медь с толщиной стенки не менее 0,5 мм);
4)
газоотводящая труба должна иметь внутренний диаметр не менее 110 мм;
5)
длина вертикального участка газоотводящей трубы от аппарата должна быть не менее 500 мм;
6)
длина газоотводящей трубы от вертикального участка до дымохода должна быть не более 2 м;
7)
газоотводящая труба должна иметь уклон не менее 2
вверх по направлению к месту стыковки с
дымоходом и минимальное количество поворотов (не более трѐх);
