3.9.2.
При необходимости (при недостаточном нагреве воды) следует проверить давление газа на входе в
аппарат, для чего необходимо:
-
закрыть газовый кран на входе в аппарат;
-
вывернуть винт из штуцера 14 (рис. 2 для «NEVA-4011»), 21 (рис. 5 для «NEVA-4511») и подключить к
штуцеру дифманометр;
-
открыть газовый кран на входе в аппарат и проверить подключение дифманометра на герметичность;
-
включить аппарат и установить режим максимальной тепловой мощности;
-
определить по дифманометру давление газа, которое должно соответствовать давлению, указанному в
разделе «Свидетельство о приемке».
После проведения замеров следует:
-
выключить аппарат и закрыть газовый кран на входе в аппарат;
-
отключить дифманометр и завернуть до упора винт в штуцере;
-
открыть газовый кран на входе в аппарат и проверить штуцер на герметичность.
3.10.
Переналадка аппарата на другой вид и давление газа
3.10.1.
Переналадка аппарата на другой вид или давление газа должна осуществляться
специализированной сервисной организацией. Для переналадки необходимо использовать только
фирменный комплект деталей.
3.10.2
.
Для переналадки аппарата на другой вид или давление газа необходимо заменить сопла основной
горелки и сопло запальной горелки (для «NEVA-4011») на сопла с диаметрами отверстий в соответствии с
таблицей 1 для вида и давления газа, на котором будет работать аппарат.
Перед проведением переналадки необходимо выключить аппарат и перекрыть запорный газовый кран.
3.10.3.
После переналадки необходимо проверить герметичность соединений (см. п. 3.4.5).
3.10.4.
Вид и давление газа, на которые перенастроен аппарат, необходимо указать в разделе 10
настоящего руководства (с указанием организации, выполнившей перенастройку, и даты) и на табличке аппарата.
4.
ПОЛЬЗОВАНИЕ АППАРАТОМ
Для нормальной и безопасной работы аппарата должно быть обеспечено выполнение условий
п. 2.2.7 и 2.2.12 (таблица 1). Невыполнение этих условий может привести к неправильной или
нестабильной работе аппарата или выходу его из строя. Указанная в п. 2.2.2 таблицы 1
теплопроизводительность аппарата обеспечивается (с точностью ± 5%) при номинальном давлении газа
на входе работающего аппарата, указанном в разделе «Свидетельство о приемке».
4.1.
Включение аппарата «NEVA-4011»
4.1.1.
Для включения аппарата необходимо:
1
) открыть запорный кран на газопроводе перед аппаратом;
2
) открыть запорный кран на водопроводе, установленный перед
аппаратом;
3)
установить ручку регулятора расхода газа 2 (см. рис. 13) в
положение «Розжиг» (см. рис. 12);
4)
нажать на ручку 2 до упора (откроется подача газа на запаль-
ную горелку) и, удерживая ее в таком положении, нажать на кноп-
ку пьезорозжига 3 (рис.1, 2). Возникающий при нажатии на кнопку 3
искровой разряд между свечей розжига 10 и корпусом запальной
горелки 13 воспламеняет газ, поступающий на запальную горелку;
5
) удерживать ручку регулятора расхода газа в нажатом положе-
нии 10-20 секунд. При этом термопара 11(рис. 2), нагреваемая
пламенем запальной горелки 13, вырабатывает ЭДС, которая
удерживает электромагнитный клапан в открытом положении,
обеспечивая доступ газа к запальной горелке. Затем отпустить
ручку. Запальная горелка должна продолжать гореть;
Примечание 1. При первом включении аппарата после его
установки или после длительного перерыва в работе аппарата
зажигание запальной горелки произойдет только после удаления
воздуха из газовых коммуникаций и заполнения их газом. Поэто-
му в таком случае необходимо некоторое время (до 2 мин.)
удерживать ручку 2 в нажатом состоянии и при этом периоди-
чески нажимать на кнопку пьезорозжига 3 с интервалом в не-
сколько секунд, пока не произойдет розжиг запальной горелки.
6
) установить ручку регулятора расхода газа в положение «Вклю-
чение основной горелки» При этом запальная горелка продолжает
гореть, а основная горелка не зажигается;
7
) открыть кран горячей воды, при этом должно произойти зажи-
гание основной горелки.

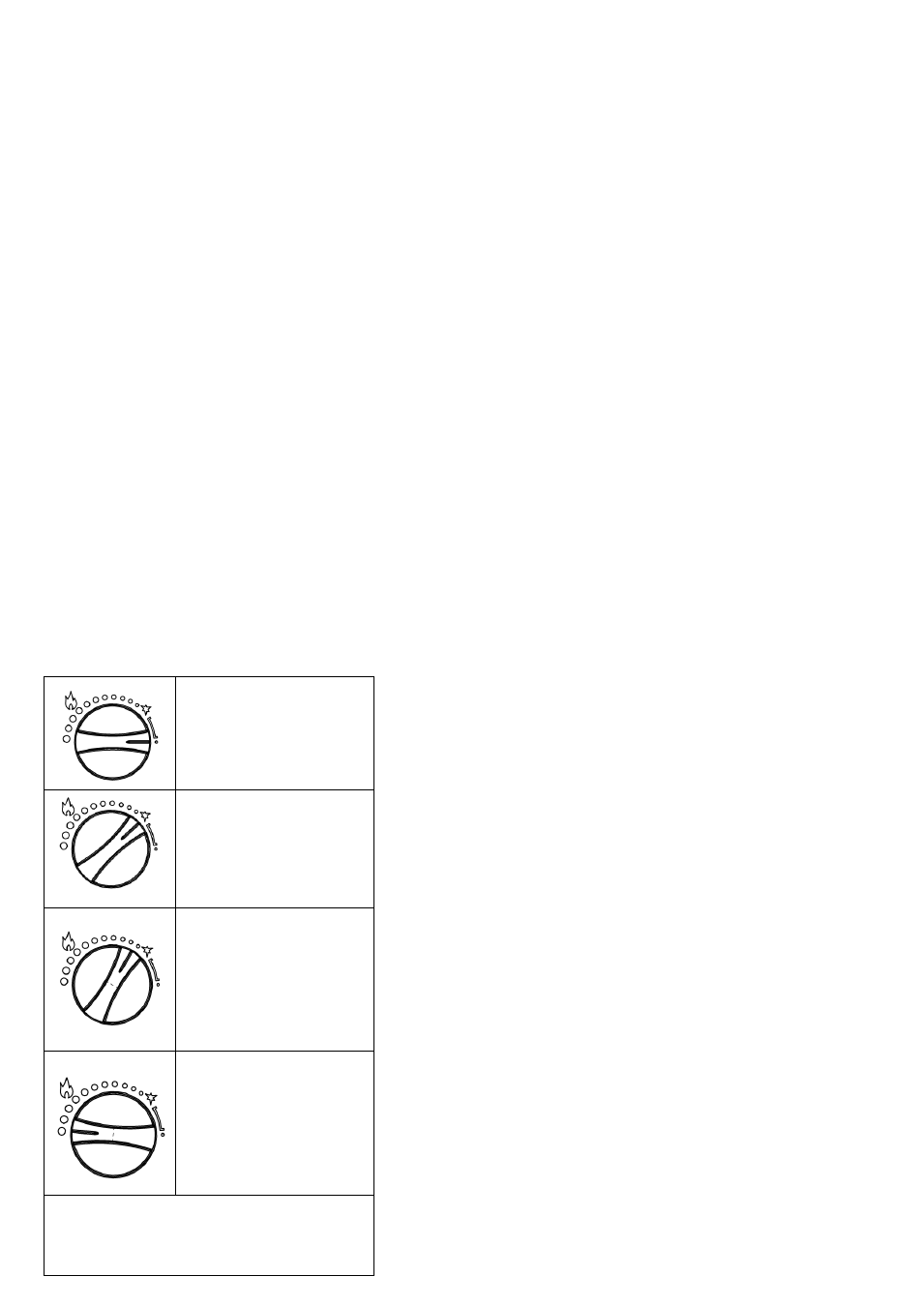

ПОЛОЖЕНИЕ
«Аппарат выключен» –
подача газа закрыта на
запальную и основную
горелки.
ПОЛОЖЕНИЕ
«Розжиг» – при нажатии
на ручку открыта подача
газа на запальную горел-
ку, подача газа на основ-
ную горелку закрыта.
ПОЛОЖЕНИЕ
«Включение основной
горелки, минимальный
расход газа» – подача
газа открыта на запальную
и основную горелки. По-
дача газа на основную
горелку – минимальная.
ПОЛОЖЕНИЕ
«Включение основной
горелки, максимальный
расход газа» – подача
газа открыта на запальную
и основную горелки. По-
дача газа на основную
горелку – максимальная.
Рисунок 12. Положения ручки
регулировки расхода газа
аппарата «NEVA-4011»
