14
тракта аппарата, так как возможно нарушение их герметичности при нарушении условий транспортировки и
хранения аппарата. При необходимости места соединений подтянуть.
Максимальное давление воды, на которое рассчитан аппарат (в том числе и в случае теплового расширения
воды) - 600 кПа.
3.4. Подключение аппарата к газовой сети
3.4.1. Для обеспечения устойчивой работы аппарата необходимо производить подводку газовой линии
металлическими трубами или гибким шлангом с внутренним диаметром не менее 13 мм. Гибкий шланг для подвода
газа, в соответствии с требованиями СП 62.13330.2011, должен быть стойким к подводимому газу при заданных
давлении и температуре. Длина гибкого шланга должна быть не более 2,5 м. Правила установки гибких шлангов
приведены в п. 3.6. Трубы или гибкий шланг подключать к штуцеру 7 (см. рис. 1, 4) предварительно сняв с него
защитную заглушку.
3.4.2. При монтаже газопроводов количество разборных соединений необходимо сводить к минимуму.
3.4.3. При монтаже газовой линии к аппарату на входе в аппарат обязательно должен быть установлен
запорный кран. Запорный кран должен быть легко доступен.
3.4.4. Присоединение газовой трубы не должно сопровождаться взаимным натягом труб и частей аппарата во
избежание смещения или поломки отдельных деталей и частей аппарата и нарушением герметичности газовой
линии.
3.4.5. После подключения аппарата к газовой линии места соединений аппарата с коммуникациями должны
быть проверены на герметичность. Проверка герметичности в местах соединения подвода газа производится при
неработающем аппарате и открытом положении запорного клапана перед аппаратом.
Утечка газа не допускается.
Проверка герметичности газовых соединений выполняется путем обмыливания мест соединений (или другими
безопасными методами без использования источников открытого пламени). Появление пузырьков означает утечку
газа.
3.5.
Подключение аппарата к баллону со сжиженным газом
3.5.1. Перед подключением аппарата к баллону со сжиженным газом убедитесь в том, что Ваш аппарат
настроен на работу с данным видом газа. В противном случае необходимо произвести переналадку аппарата
(см. п. 3.10).
3.5.2. Баллон со сжиженным газом обязательно должен быть оборудован редуктором с давлением
стабилизации паровой фазы 2,9 кПа и производительностью паровой фазы не менее 1 м 3 /час.
ВНИМАНИЕ! Использование редукторов с давлением стабилизации, отличающимся от 2,9 кПа
ЗАПРЕЩАЕТСЯ.
3.5.3. Длина гибкого шланга для подключения аппарата должна быть не более 2,5 м, внутренний диаметр - не
менее 12 мм. Гибкий шланг для подвода газа должен быть стойким к подводимому газу при заданных давлении и
температуре. Правила установки гибких шлангов приведены в п. 3.6.
3.5.4. Перед входом в аппарат должен быть установлен запорный газовый кран. Запорный кран должен быть
легко доступен.
3.5.5. После окончания монтажа необходимо проверить места соединений и всю длину соединительного шланга
на предмет утечки газа (см. п. 3.4.5).
3.5.6. Во избежание несчастных случаев ЗАПРЕЩАЕТСЯ:
- хранить газовые баллоны и прокладывать шланги под прямыми солнечными лучами, вблизи от источников
тепла (печь, плита, радиаторы отопления, другие нагревательные приборы);
- нагревать баллоны с помощью пламени или нагревательных приборов;
- использовать поврежденные газовые баллоны.
3.5.7. Рекомендуется хранить газовые баллоны в специальном металлическом шкафу, чтобы ограничить доступ
к ним детей и посторонних лиц.
3.6.
Правила установки гибких шлангов
3.6.1. Гибкие шланги, применяемые для подключения аппарата, должны быть сертифицированы для
соответствующего использования.
По истечении срока службы шланги должны быть обязательно заменены.
3.6.2.

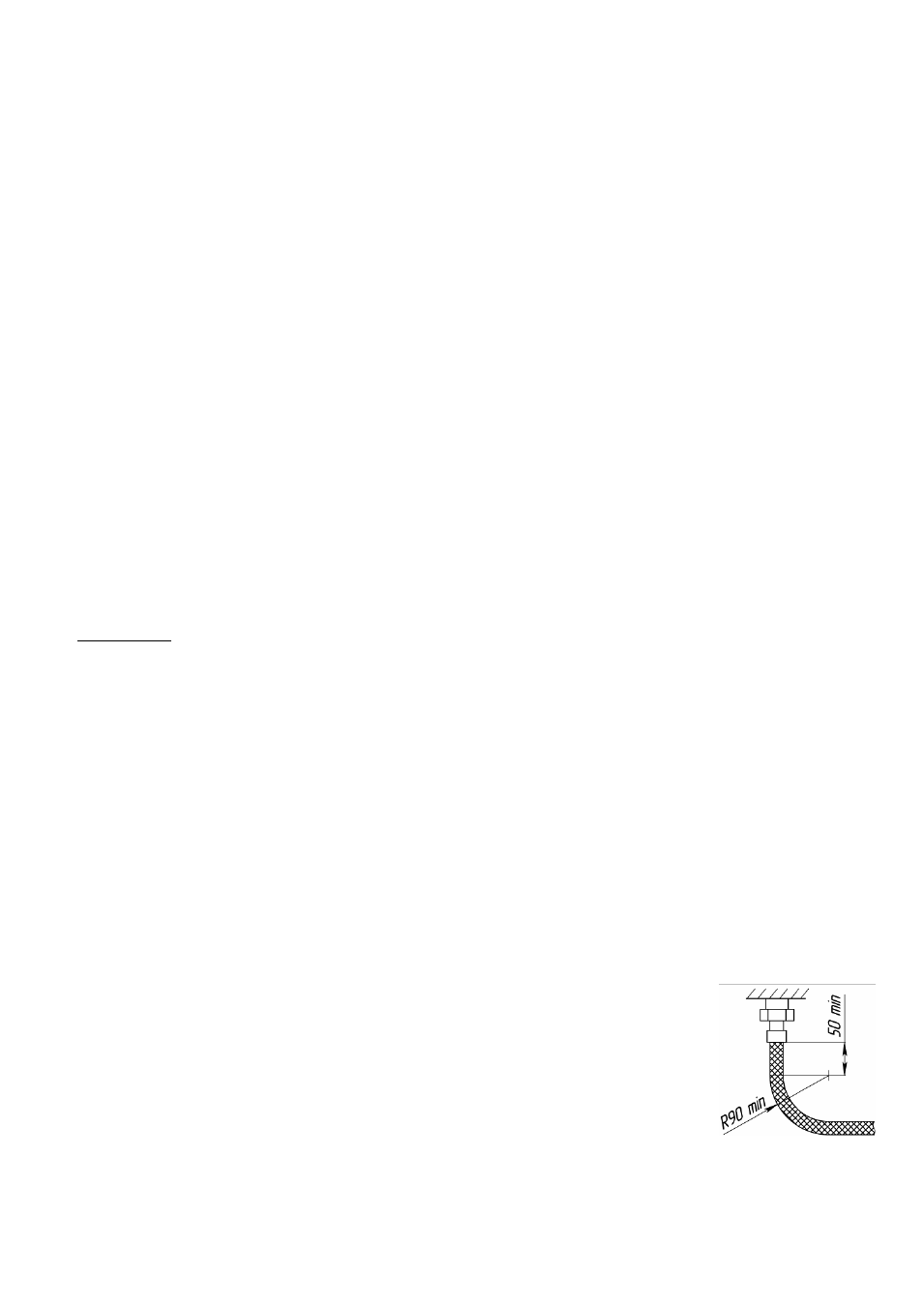

При подключении аппарата при помощи гибких шлангов необходимо
соблюдать следующие правила монтажа:
- не скручивать шланги относительно продольной оси;
- не допускать изгиба шланга вблизи наконечников: длина участка шланга у
заделки, который не должен подвергаться изгибу, должна быть не менее 50 мм;
- радиус изгиба шланга, измеряемый по внешней образующей, должен быть не
менее 90 мм.
Рекомендуется:
- применять угловые соединения и переходники во избежание изломов шлангов
вблизи наконечников;
- применять промежуточные опоры при установке длинных шлангов;
- при прямолинейном расположении устанавливать шланги с провисанием.
Рекомендуемые схемы монтажа гибких шлангов приведены в таблице 4.
