Panasonic AJ-SDC905 - Инструкция (Страница 9)

(095) 980 4205 www.panasonic.ru Panasonic (СНГ) 9
4 1 3
2
6
5 7 6
9
8
14 13 11 12
10
П ереключатель питания POWER
Используется для включения и отключения питания.
Приспособление для установки батареи
Для установки батареи Anton Bauer.
Разъем DC IN (для подачи питания от внешнего
источника) (XLR, 4 штырьковый)
В это гнездо включается сетевой адаптер AJ B75
(дополнительная принадлежность), если устройство
будет работать от источника переменного тока.
Переключатель BREAKER
В целях защиты оборудования, при чрезмерном уве
личении тока в устройстве из за тех или иных про
блем, прерыватель размыкает цепь, и питание авто
матически отключается. После того как квалифици
рованный персонал проверит и исправит неполадки,
нажмите кнопку еще раз. Питание восстановится
при условии, что в устройстве нет неисправностей.
Разъем GPS
Сюда подключается разъем устройства AJ GPS900G
GPS устройства, которое является дополнитель
ной принадлежностью.
Крючки для крепления плечевого ремня
К ним крепится плечевой ремень.
Приспособление для крепления осветительных
приборов
Используется для крепления осветительных ламп и
т.п.
Место установки объектива (байонетного типа)
Сюда устанавливается объектив.
Рычаг зажима объектива
После установки объектива затяните этот рычаг,
чтобы закрепить объектив на месте.
Глава 2 Основные части и их функции

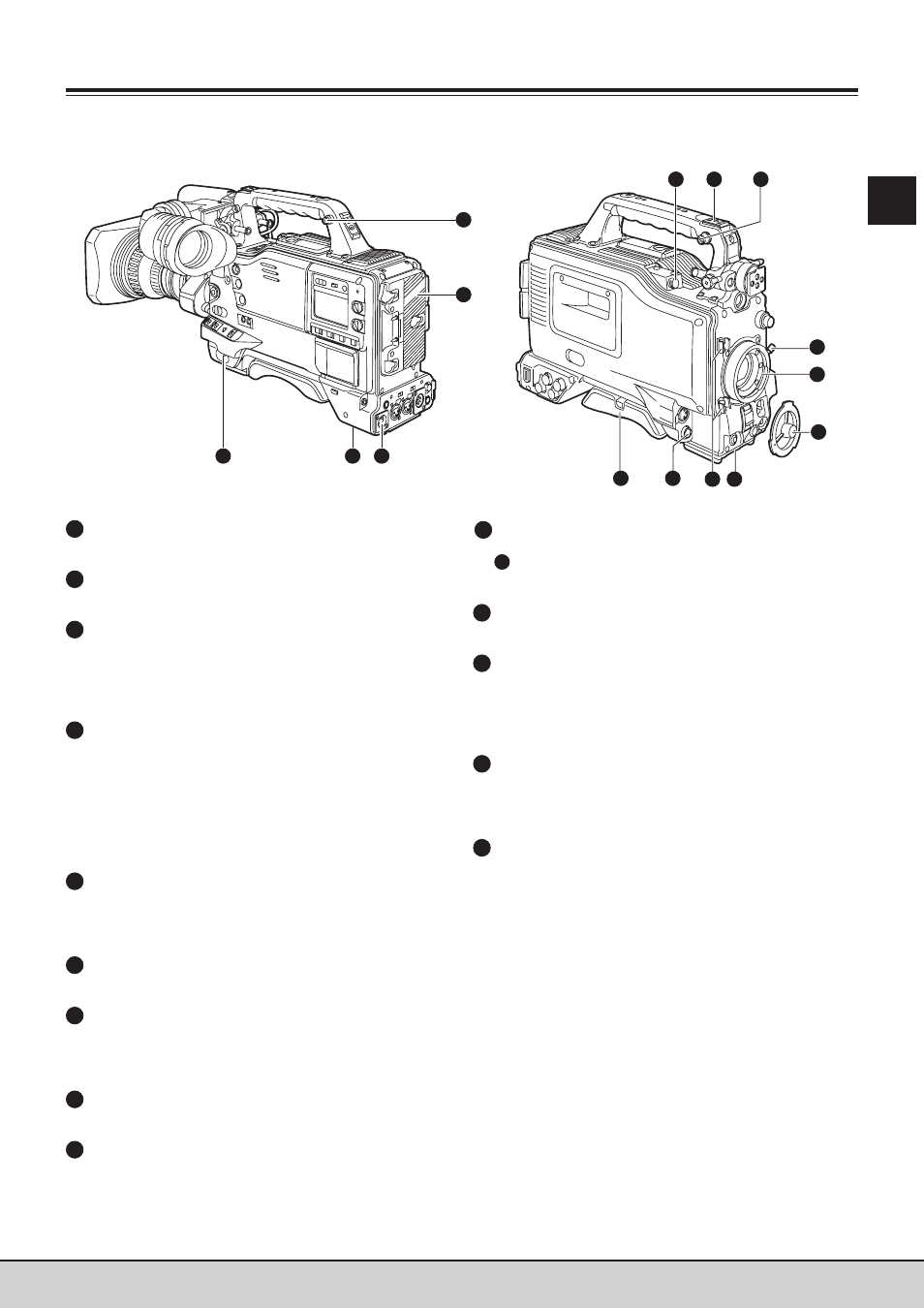

2 1 Источник питания и приспособления для крепления
дополнительных устройств
Крышка гнезда крепления объектива
Для того чтобы снять эту крышку, нажмите на рычаг
в направлении вверх. Если объектив не установ
лен на камеру, крышка должна быть закрыта.
Зажим кабеля объектива/микрофона
Для закрепления кабеля объектива или микрофона.
Гнездо крепления треноги
При необходимости установки камеры на треноге,
установите сюда приспособление для крепления
треноги (SHAN TM700), являющееся дополнитель
ной принадлежностью.
Разъем объектива LENS (12 контактный)
К этому разъему подключается кабель объектива.
Подробнее о типах используемых объективов см. в
руководствах по эксплуатации объективов.
Регулируемая подставка на плечо
Эту подставку можно подвинуть вперед или назад,
чтобы отрегулировать равновесие камеры при ее пе
реноске на плече.
1
2
9
3
4
5
6
7
8
9
10
11
12
13
14
2
