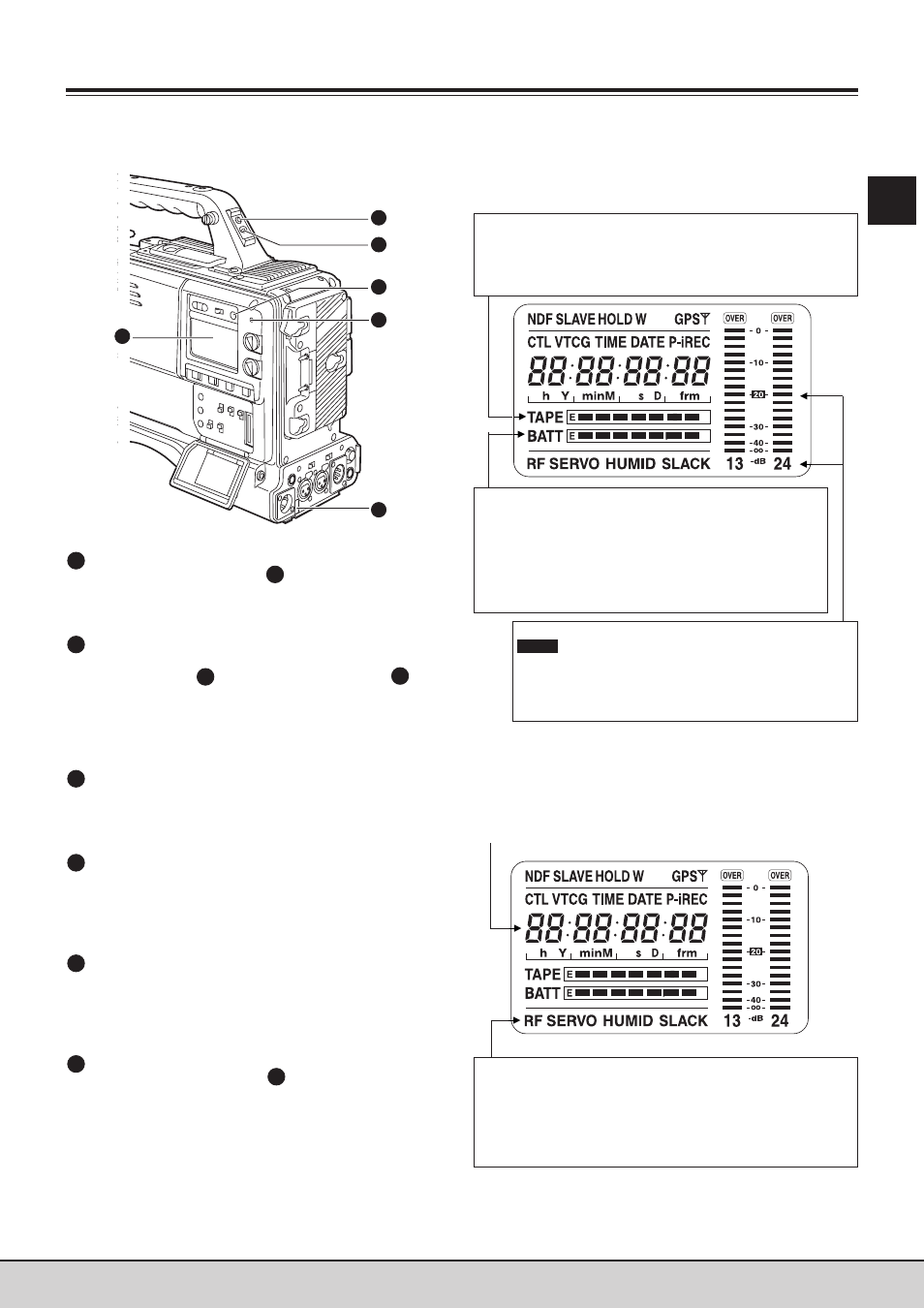

2 7 Окно индикации и выводимая
в нем информация
Индикация количества ленты, заряда батареи и
уровня звука
Глава 2 Основные части и их функции
2
2 6 Индикация предупрежде
ний/состояния
Лампочка tally на задней панели
Если переключатель tally на задней панели уста
новлен в положение ON, эта лампочка служит как
передняя лампочка tally в видоискателе.
Переключатель tally
Используется для управления лампочками tally на
задней панели и задней лампочкой tally .
ON
: Работает лампочка tally на задней панели и
задняя лампочка tally.
OFF : Лампочка tally на задней панели и задняя
лампочка tally не работают.
Лампочка WARNING
Эта лампочка загорается или начинает мигать при
возникновении той или иной проблемы в записываю
щем блоке.
Переключатель LIGHT
Используется для управления подсветкой окна ин
дикации.
При каждом нажатии этой кнопки подсветка окна ин
дикации 5 включается или отключается.
Окно индикации
В нем выводится индикация аварийных сообщений,
информация о заряде батареи, уровень звука, время
и подобная информация, имеющая отношение к за
писывающему блоку.
Задняя Лампочка TALLY
Если переключатель tally на задней панели уста
новлен в положение ON, эта лампочка работает точ
но так же, как и лампочка на задней панели.
Индикация предупреждений
R F
: Загрязнение видеоголовки
SERVO : Неисправность механизма лентопротяга
HUMID : На барабане головки образовался конденсат
SLACK : Проблемы с протяжкой ленты
Более подробную информацию см. в разделе “6 3 Система предупрежде
ний”.
Индикация количества ленты
Количество ленты в переводе на время выводится в виде 7 сегментов.
Каждый сегмент соответствует 3 или 5 минутам. Это устанавливается в
пункте меню TAPE REMAIN/ . на экране “BATTERY/TAPE” меню VTR MENU.
По истечении заданного количества минут один сегмент гаснет.
Индикация заряда батареи
Если используется цифровая индикация заряда батареи (в %), то до
тех пор, пока в батарее остается более 70% заряда, будут гореть все
7 сегментов до отметки “F”.
Если остается менее 70% заряда, сегменты будут гаснуть по одному
при каждом уменьшении заряда на 10%. Можно также задать режим,
при котором все 7 сегментов будут гореть при 100% заряда батареи.
Для этого нужно выбрать настройку 100% в пункте BATT REMAIN FULL
на экране <BATTERY/TAPE> меню видеомагнитофона.
Индикатор уровня звука
SDC905
Если переключатель MONITOR SELECT CH1/2 CH3/4
установлен на CH1/2, появятся номера 1 и 2, обозначающие звуко
вые каналы, и на индикаторе будет выводиться уровень звука в ка
налах CH1 и CH2. Если же переключатель установлен в положение
CH3/4, появятся номера каналов 3 и 4, и на индикаторе будет выво
диться уровень звука в каналах CH3 и CH4.
Индикация режимов работы записывающего
блока
Индикация кода ошибки
(более подробную информацию см. в разделе “6 3 Сис
тема предупреждения”)
