Panasonic AJ-SDC905 - Инструкция (Страница 16)

(095) 980 4205 www.panasonic.ru Panasonic (СНГ) 16

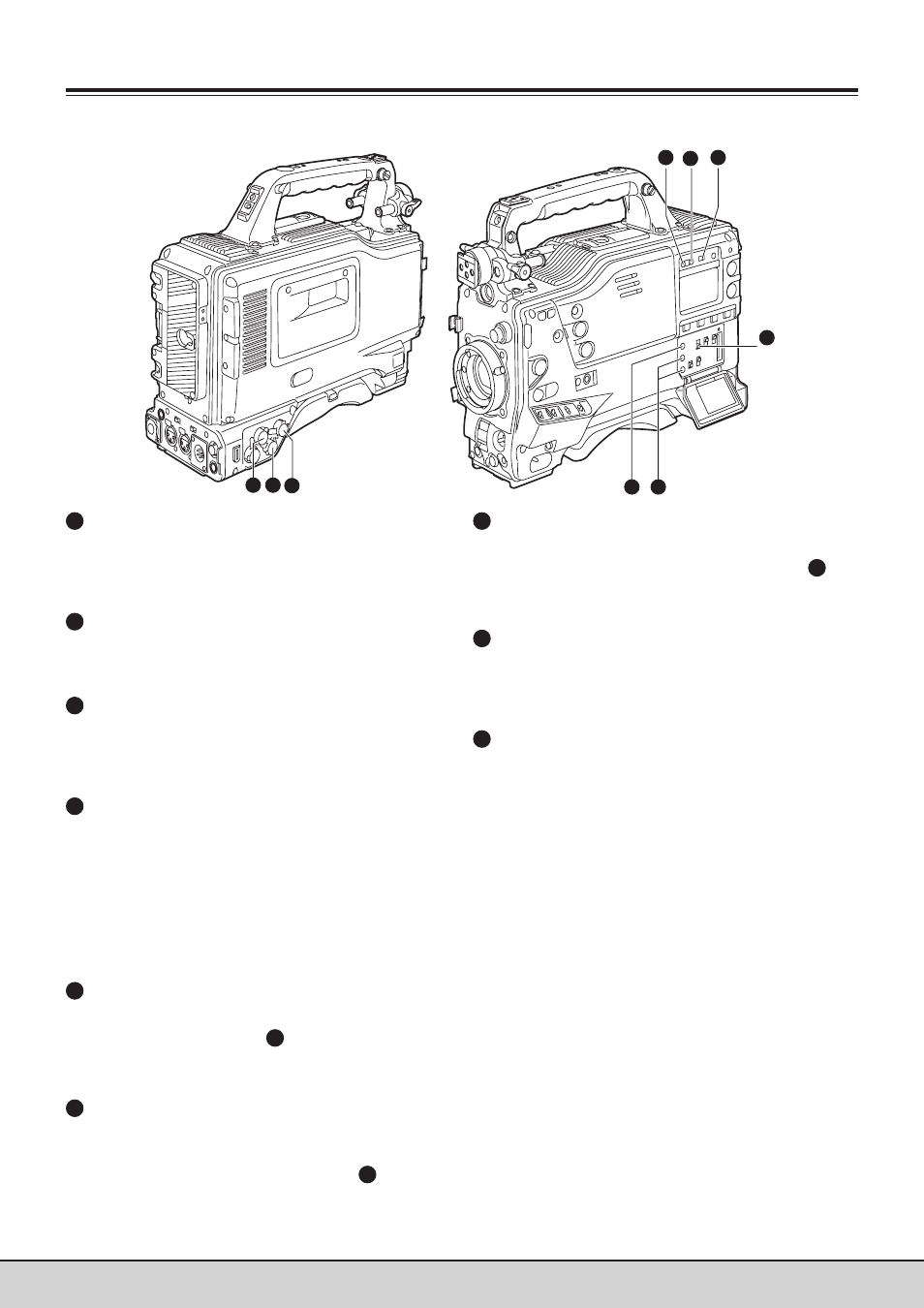

1 3 2 8 7
9
4 5 6
Разъем GENLOCK IN (BNC)
На этот разъем подается опорный сигнал при ис
пользовании камеры для синхронизации видеосиг
налов или при осуществлении внешней синхрониза
ции временного кода.
Разъем TC IN (BNC)
Используется для подачи временного кода, который
будет служить образцовым при внешней синхрони
зации временного кода.
Разъем TC OUT (BNC)
Для того чтобы синхронизировать временной код внеш
него видеомагнитофона по временному коду данного
устройства, соедините этот разъем с входным разъе
мом временного кода внешнего видеомагнитофона.
Кнопка HOLD
Если нажать на эту кнопку, индикация времени, ко
торая выводилась на дисплее счетчика в этот мо
мент, будет оставаться неизменной, т.е. удерживать
ся. (Но при этом генератор временного кода будет
продолжать работать). При повторном нажатии этой
кнопки состояние удержания будет отменено.
Эта функция используется, например, если нужно
найти временной код или показания счетчика CTL,
при котором была отснята конкретная сцена.
Кнопка RESET
Используется для сброса показаний счетчика в
“00:00:00:00” (обнуления). Если нажать эту кнопку,
когда переключатель TCG установлен в положе
ние SET, временной код и пользовательские биты бу
дут соответственно сброшены до “00:00:00:00.”
Переключатель DISPLAY
Используется для вывода индикации временного кода,
CTL или пользовательских битов на дисплей счетчика, в
зависимости от положения, в которое установлен дан
ный переключатель и переключатель TCG .
UB
: Выводятся пользовательские биты.
TC : Выводится временной код.
CTL : Выводится индикация CTL.
Глава 2 Основные части и их функции
Кнопка “+” , кнопка “ ”
Эти кнопки используются для увеличения или умень
шения на 1 числа или цифры, которая начинает ми
гать на дисплее после нажатия кнопки SHIFT при
установке временного кода или пользовательских
битов.
Кнопка SHIFT
Если нажать на эту кнопку, начнет мигать разряд,
который при этом можно изменить. Используется
при задании временного кода или пользовательских
битов.
Переключатель TCG (селектор временного кода)
Используется для включения режима работы встро
енного генератора временного кода.
F RUN : Установите переключатель в это положе
ние, если хотите, чтобы временной код из
менялся непрерывно, независимо от режи
ма работы видеомагнитофона.
Это положение используется для выстав
ления временного кода по часам или для
внешней синхронизации временного кода.
SET : Установите переключатель в это положе
ние, если нужно задать временной код или
пользовательские биты.
R RUN : Установите переключатель в это положе
ние, если хотите, чтобы временной код
увеличивался только во время записи.
Если запись на ленте выполнена без пере
рывов между сценами, то временной код
записывается на ленту непрерывно.
2 5 Функции, связанные с временным кодом
1
2
3
4
5
6
7
8
9
9
9
8
