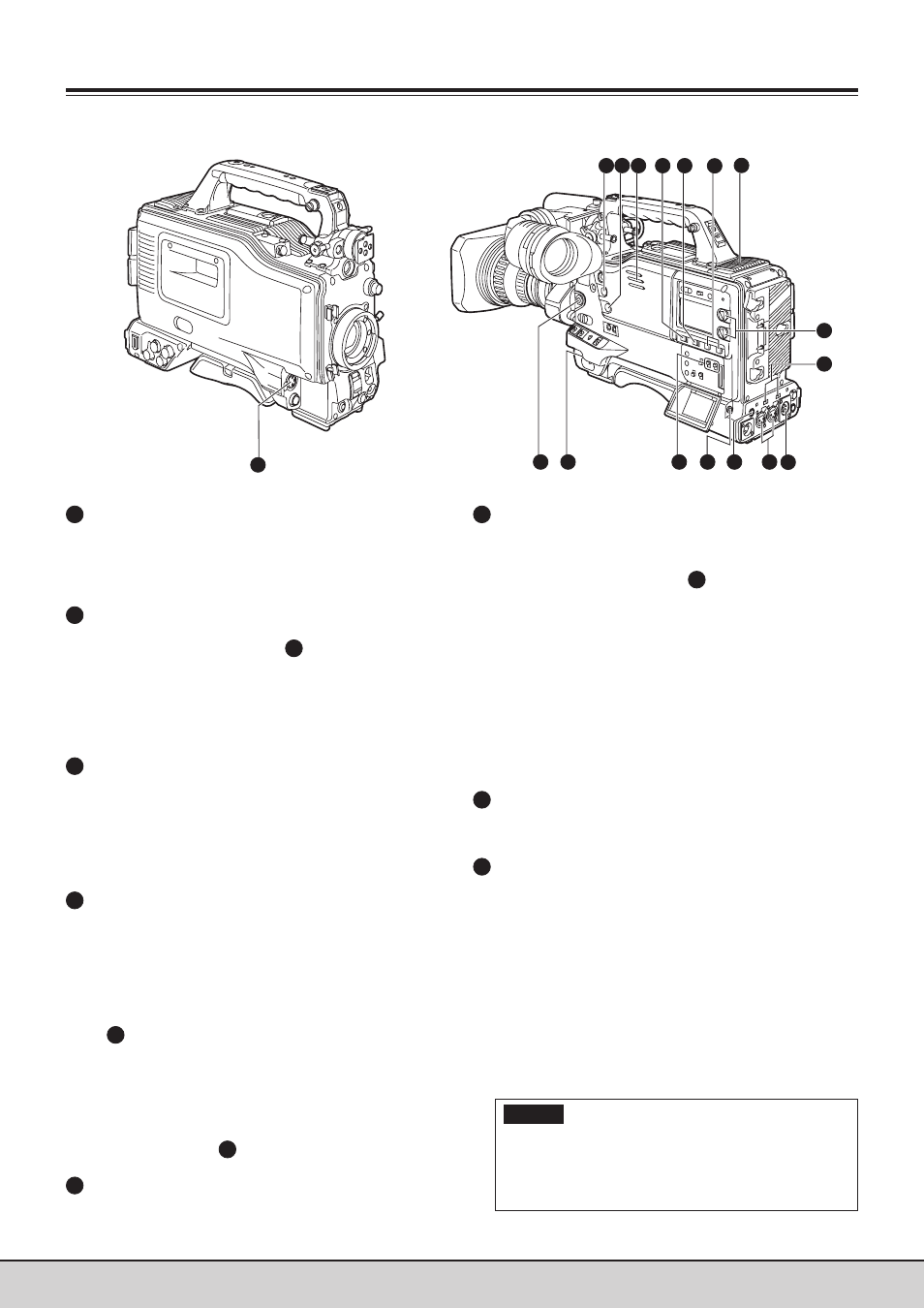

11 10 13 12 14
15 16 15 1 8 4 5 9
2
6
3 7
Разъем MIC IN (микрофонный вход) (XLR, 3 кон
тактный)
К этому разъему подключается микрофон (дополни
тельная принадлежность). На него подается пита
ние для микрофона.
Регуляторы AUDIO LEVEL CH1/CH2 (регулировка
уровня записи в каналах 1 и 2)
При установке переключателя AUDIO SELECT CH1/
CH2 в положение MAN, этими регуляторами можно регу
лировать уровень записи звуковых каналов 1 и 2.
Регуляторы снабжены механизмами фиксации. По
этому для регулировки звука необходимо одновре
менно нажимать и поворачивать их.
Переключатель AUDIO SELECT CH1/CH2 (автома
тическая/ручная регулировка уровня звука в ка
нале 1/2)
Используется для выбора метода регулировки уров
ня звука в каналах 1 и 2.
AUTO : автоматическая регулировка уровня.
MAN : ручная регулировка уровня.
Переключатель AUDIO IN (выбор источника зву
ка)
Этим переключателем осуществляется выбор ис
точника звука, который будет записываться в кана
лах 1 и 2.
FRONT :
Записываются входные звуковые сигналы, поступа
ющие от микрофона, подключенного к разъему MIC
IN .
W.L. (беспроводной) :
Записываются входные звуковые сигналы, поступа
ющие от беспроводного приемника микрофона.
REAR :
Записываются входные звуковые сигналы, поступа
ющие от аудиоустройства, подключенного к разъему
AUDIO IN CH1/CH2 .
Разъемы AUDIO IN CH1/CH2 (входные аудиока
налы 1 и 2) (XLR, 3 контактные)
Сюда подключается аудиоустройство или микро
фон.
Глава 2 Основные части и их функции
2 2 Функции работы со звуком (система ввода)
Переключатель LINE/MIC/+48V (линейный вход/
микрофонный вход/микрофонный вход + 48 В)
Используется для подключения входных звуковых
сигналов от аудиоустройства, подключенного к
разъему AUDIO IN CH1/CH2 .
LINE : Будут подаваться входные аудиосигналы от
аудиоустройства, исполняющего роль ли
нейного входа.
MIC : Будут подаваться входные аудиосигналы от
микрофона с внутренним источником пита
ния. (Питание фантомного микрофона не
подается от данного устройства.)
+48V : Будут подаваться входные аудиосигналы от
микрофона с внешним источником питания.
(Питание фантомного микрофона подается
от данного устройства.)
Слот беспроводного приемника
Сюда можно подключить беспроводной приемник
UniSlot ® (дополнительная принадлежность).
Регулятор уровня звука FRONT AUDIO LEVEL (ре
гулировка уровня записи звука)
Позволяет регулировать уровень записи звука в зву
ковых каналах 1 и 2. Этот уровень можно регулиро
вать независимо от положения переключателя
AUDIO SELECT.
Если со страницы меню видеомагнитофона открыт
экран <MIC/AUDIO1>, в этом экране меню можно
разрешить или запретить функционирование этого
регулятора с помощью настроек FRONT VR CH1 и
FRONT VR CH2.
SDC905
На звуковую дорожку CH3 записываются те же сиг
налы, что и на CH1. На звуковую дорожку CH4 запи
сываются те же сигналы, что и на CH2.
Если выбран формат DVCPRO (25 Мбит/сек), сигна
лы записываются на два канала (CH1 и CH2).
