Регулировка фланца объектива
Если объект съемки невозможно сфокусировать в узко
угольном и в широкоугольном режиме во время выпол
нения операции масштабирования с помощью объекти
ва, необходимо отрегулировать задний фланец (рассто
яние от поверхности монтажа объектива до поверхнос
ти, на которой формируется изображение).
После выполнения этой регулировки, ее не нужно будет
повторять, за исключением случая замены объектива.
<Примечание>
Подробнее о методе регулировки и положениях объек
тива вы можете также прочесть в инструкции по эксплу
атации объектива.
1
Установите объектив на камеру.
Не забудьте подключить кабель объектива.
2
Установите ручной режим регулировки апертуры и
откройте апертурную диафрагму.
3

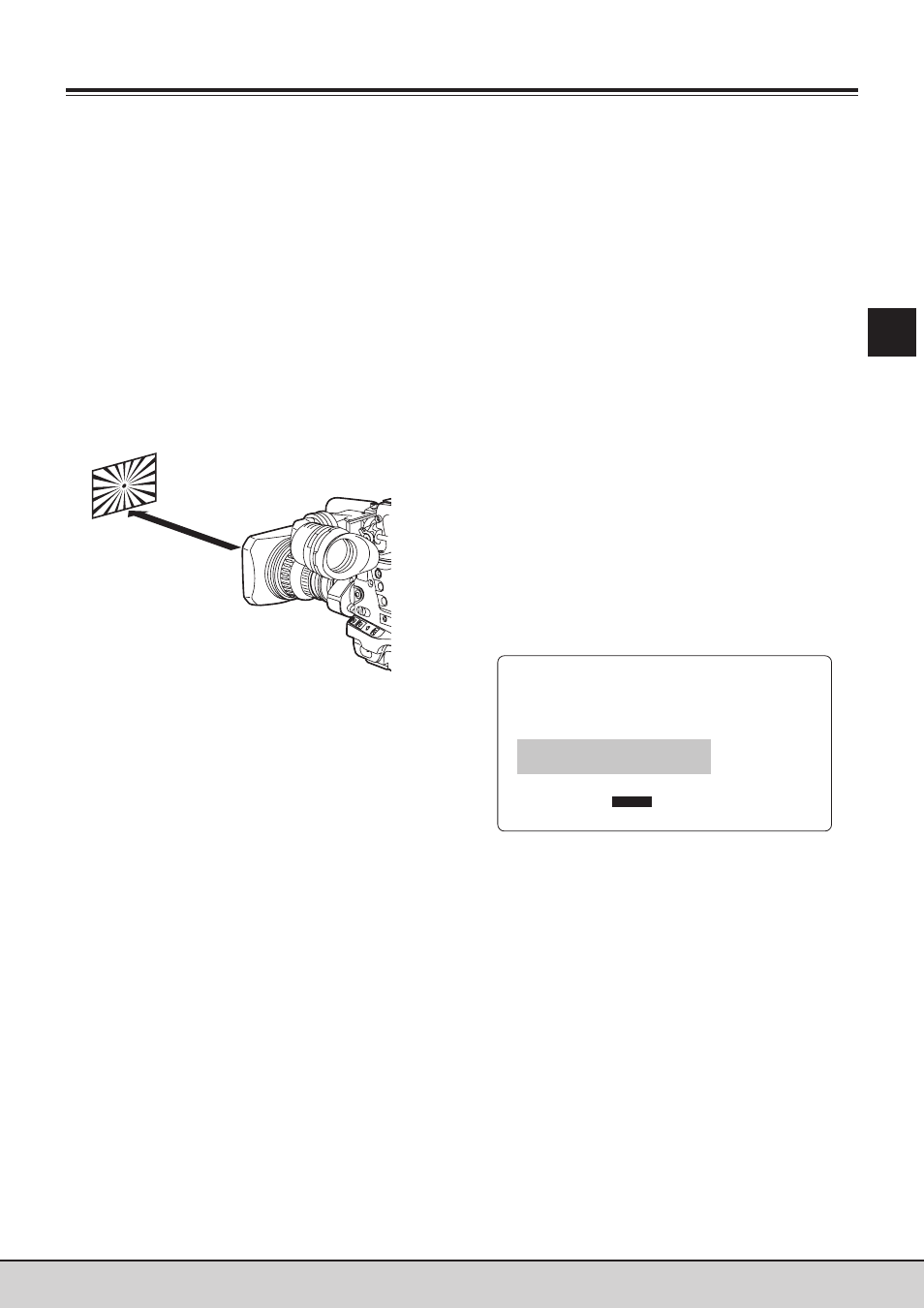

Установите освещение таким образом, чтобы на
расстоянии около 3 метров от схемы, используемой
для регулировки заднего фланца, получить необхо
димый уровень видеосигнала.
Если уровень видеосигнала слишком высок, исполь
зуйте фильтры и затвор.
4
Немного открутите винт, фиксирующий кольцо F.f
(фокуса фланца).
<Примечание>
На некоторых объективах оно может быть маркиро
вано как кольцо F.b (заднего фланца).
5
Установите кольцо масштабирования в узкоугольное
положение вручную или с помощью электродвига
теля.
6
Начните снимать схему, используемую для регули
ровки заднего фланца, и, поворачивая кольцо рас
стояния, отрегулируйте фокус.
7
Установите кольцо масштабирования в широко
угольное положение, и поверните кольцо F.f, чтобы
отрегулировать фокус.
Обратите внимание на то, что в это время кольцо
расстояния должно оставаться неподвижным.
8
Повторяйте шаги 5 7 до тех пор, пока не будет от
регулирован фокус как в узкоугольном, так и в широ
коугольном положении.
9
Затяните винт, фиксирующий кольцо F.f.
Регулировка белого пятна объектива
Регулировка белого пятна описана ниже.
<Примечания>
•
Даже после регулировки белого пятна, рядом с мес
том открытия апертурной диафрагмы объектива мо
жет появляться окрашивание в вертикальном на
правлении. Это явление иногда присуще объективам
и оптическим системам и поэтому оно не должно
считаться признаком неисправности или неправиль
ного функционирования.
• Регулировка белого пятна невозможна во время ра
боты цифрового масштабирования. Для того чтобы
отрегулировать белое пятно, необходимо сначала
отключить функцию цифрового масштабирования
(нажав на кнопку USER, которой назначена функция
цифрового масштабирования D.ZOOM).
1
Установите объектив на камеру.
Не забудьте подключить кабель объектива.
2
Отключите электронный затвор (OFF) и выберите на
стройку “L (0 dB)” для усиления.
3
Если на объектив установлен расширитель, отклю
чите его.
4
Откройте экран меню <VF DISPLAY> из страницы VF,
убедитесь в том, что настройки, выбранные в пунк
тах меню ZEBRA1 DETECT, ZEBRA2 DETECT и ZEBRA2,
совпадают с настройками, показанными на приве
денном ниже рисунке. Если они не совпадают, вне
сите необходимые изменения и закройте экран
меню.
5
Установите переключатель ZEBRA видоискателя в
положение ON.
6
Начните снимать равномерно белый лист бумаги.
<Примечание>
Поскольку флуоресцентные лампы, ртутные лампы
и подобные осветительные приборы производят
мерцание, используйте другое освещение дневной
свет или галогеновые лампы.
Глава 5 Подготовка
5
Примерно
3 метра
→ < WF DISPLAY >
DISP CONDITION : NORMAL
DISP MODE : 3
WF OUT : Y
WF DTL : 3
ZEBRA 1 DETECT : 070%
ZEBRA 2 DETECT : 085%
ZEBRA 2 : SPOT
LOW LIGHT LVL : 35%
ECU MENU DISP. : OFF
50M INDICATOR . SDC905 : OFF
MARKER / CHAR LVL : 50%
